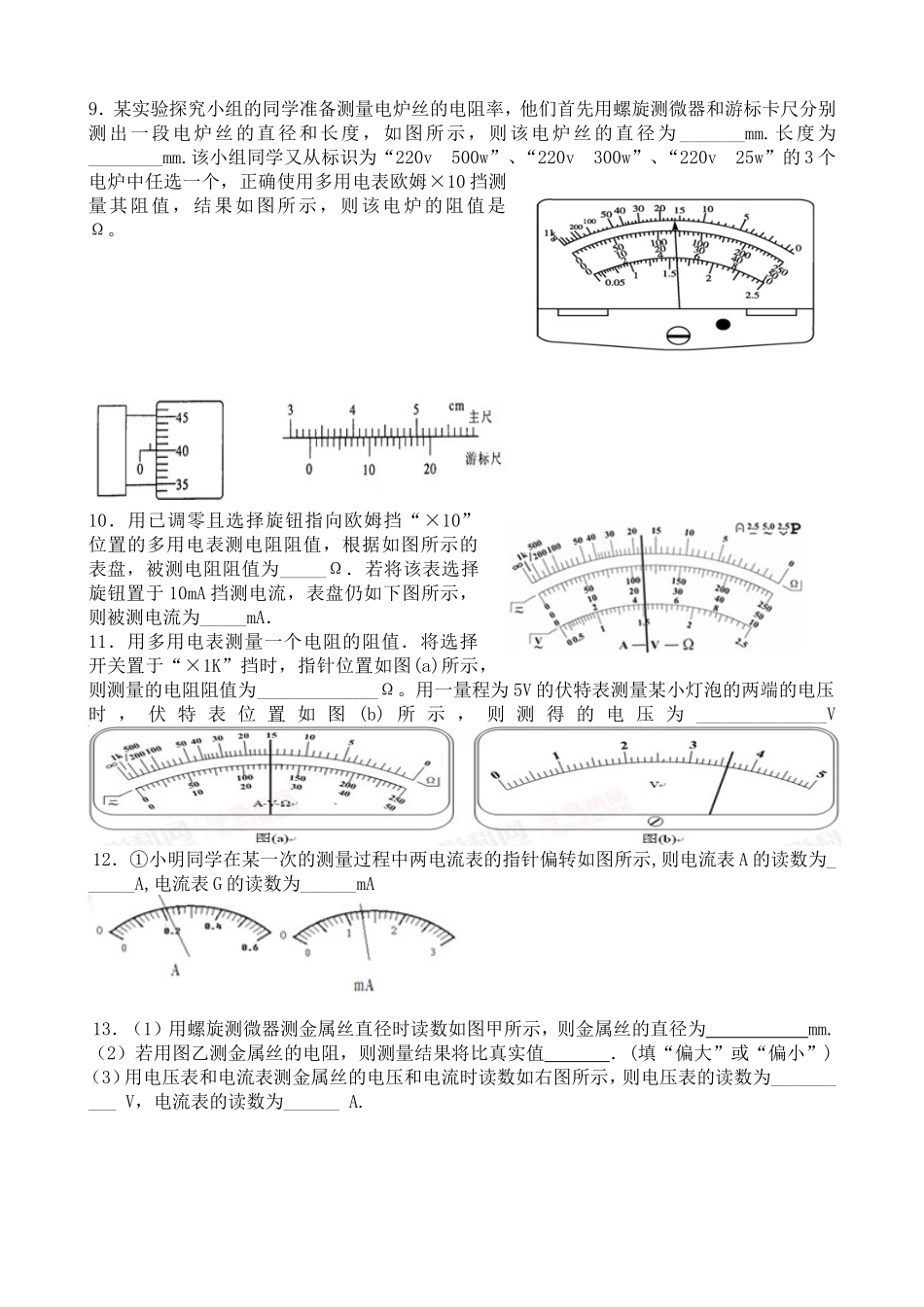

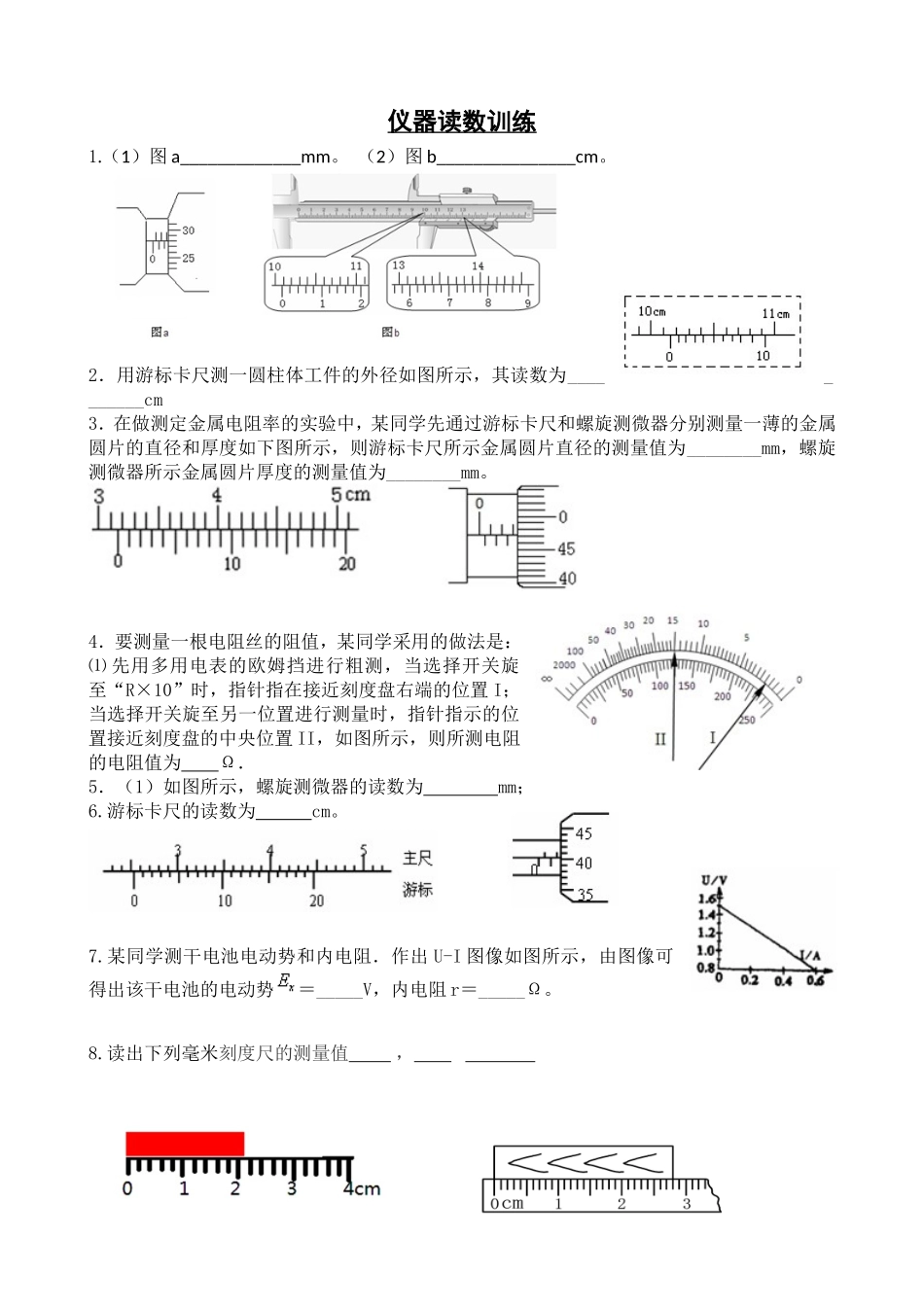

仪器读数训练1.（1）图a_____________mm。（2）图b_______________cm。2．用游标卡尺测一圆柱体工件的外径如图所示，其读数为___________cm3．在做测定金属电阻率的实验中，某同学先通过游标卡尺和螺旋测微器分别测量一薄的金属圆片的直径和厚度如下图所示，则游标卡尺所示金属圆片直径的测量值为________mm，螺旋测微器所示金属圆片厚度的测量值为________mm。4．要测量一根电阻丝的阻值，某同学采用的做法是：⑴先用多用电表的欧姆挡进行粗测，当选择开关旋至“R×10”时，指针指在接近刻度盘右端的位置I；当选择开关旋至另一位置进行测量时，指针指示的位置接近刻度盘的中央位置II，如图所示，则所测电阻的电阻值为Ω．5．（1）如图所示，螺旋测微器的读数为mm；6.游标卡尺的读数为cm。7.某同学测干电池电动势和内电阻．作出U-I图像如图所示，由图像可得出该干电池的电动势＝_____V，内电阻r＝_____Ω。8.读出下列毫米刻度尺的测量值，9．某实验探究小组的同学准备测量电炉丝的电阻率，他们首先用螺旋测微器和游标卡尺分别测出一段电炉丝的直径和长度，如图所示，则该电炉丝的直径为_______mm.长度为________mm.该小组同学又从标识为“220v500w”、“220v300w”、“220v25w”的3个电炉中任选一个，正确使用多用电表欧姆×10挡测量其阻值，结果如图所示，则该电炉的阻值是Ω。10．用已调零且选择旋钮指向欧姆挡“×10”位置的多用电表测电阻阻值，根据如图所示的表盘，被测电阻阻值为_____Ω．若将该表选择旋钮置于10mA挡测电流，表盘仍如下图所示，则被测电流为_____mA．11．用多用电表测量一个电阻的阻值．将选择开关置于“×1K”挡时，指针位置如图(a)所示，则测量的电阻阻值为_____________Ω。用一量程为5V的伏特表测量某小灯泡的两端的电压时，伏特表位置如图(b)所示，则测得的电压为______________V12．①小明同学在某一次的测量过程中两电流表的指针偏转如图所示,则电流表A的读数为______A,电流表G的读数为______mA13．（1）用螺旋测微器测金属丝直径时读数如图甲所示，则金属丝的直径为mm.（2）若用图乙测金属丝的电阻，则测量结果将比真实值．(填“偏大”或“偏小”)（3）用电压表和电流表测金属丝的电压和电流时读数如右图所示，则电压表的读数为__________V，电流表的读数为______A.14．他组装好单摆后在摆球自然悬垂的情况下，用毫米刻度尺从悬点量到摆球的最低端的长度L=0.9990m，再用游标卡尺测量摆球直径，结果如图所示，则摆球的直径为mm，单摆摆长为
