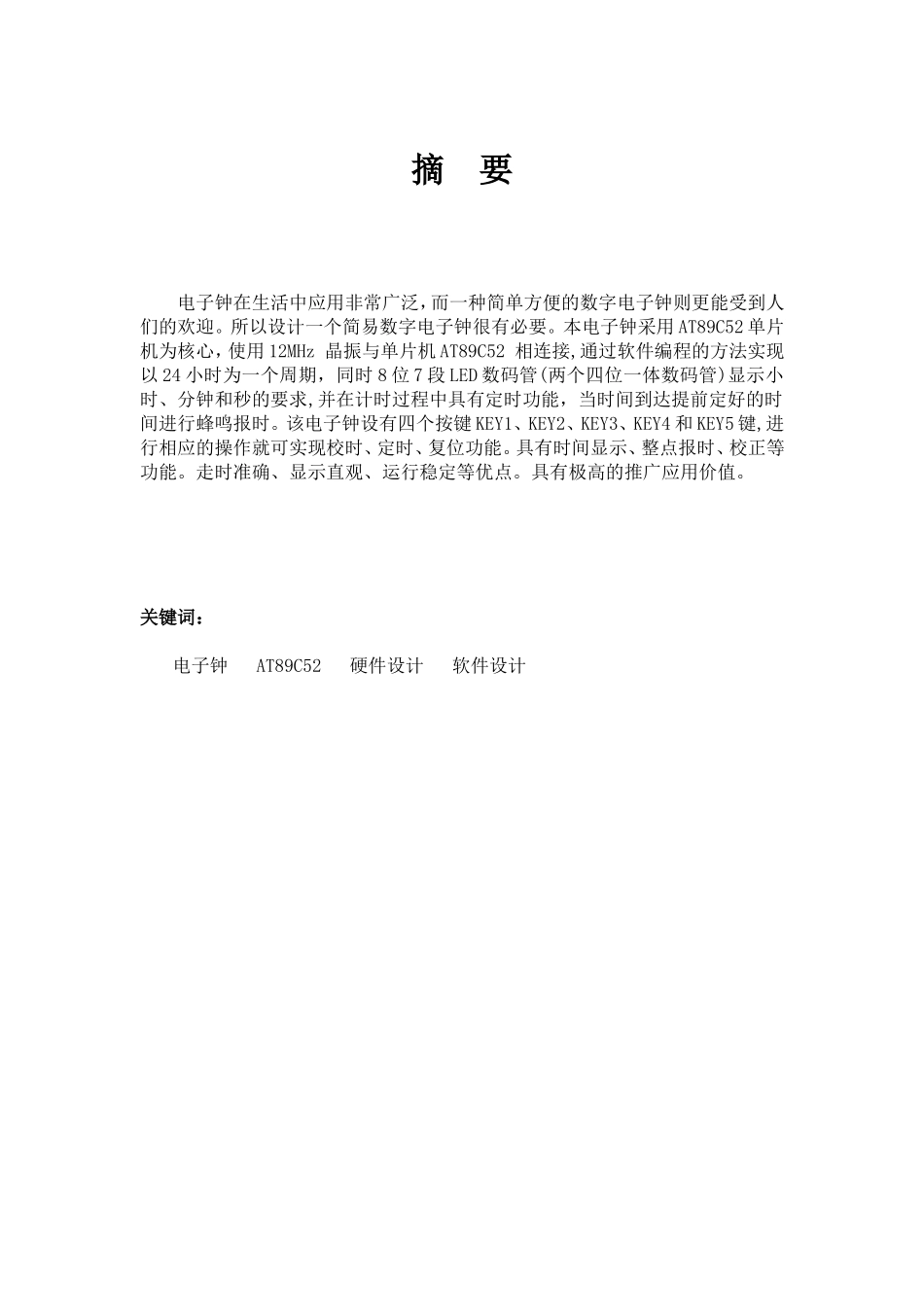

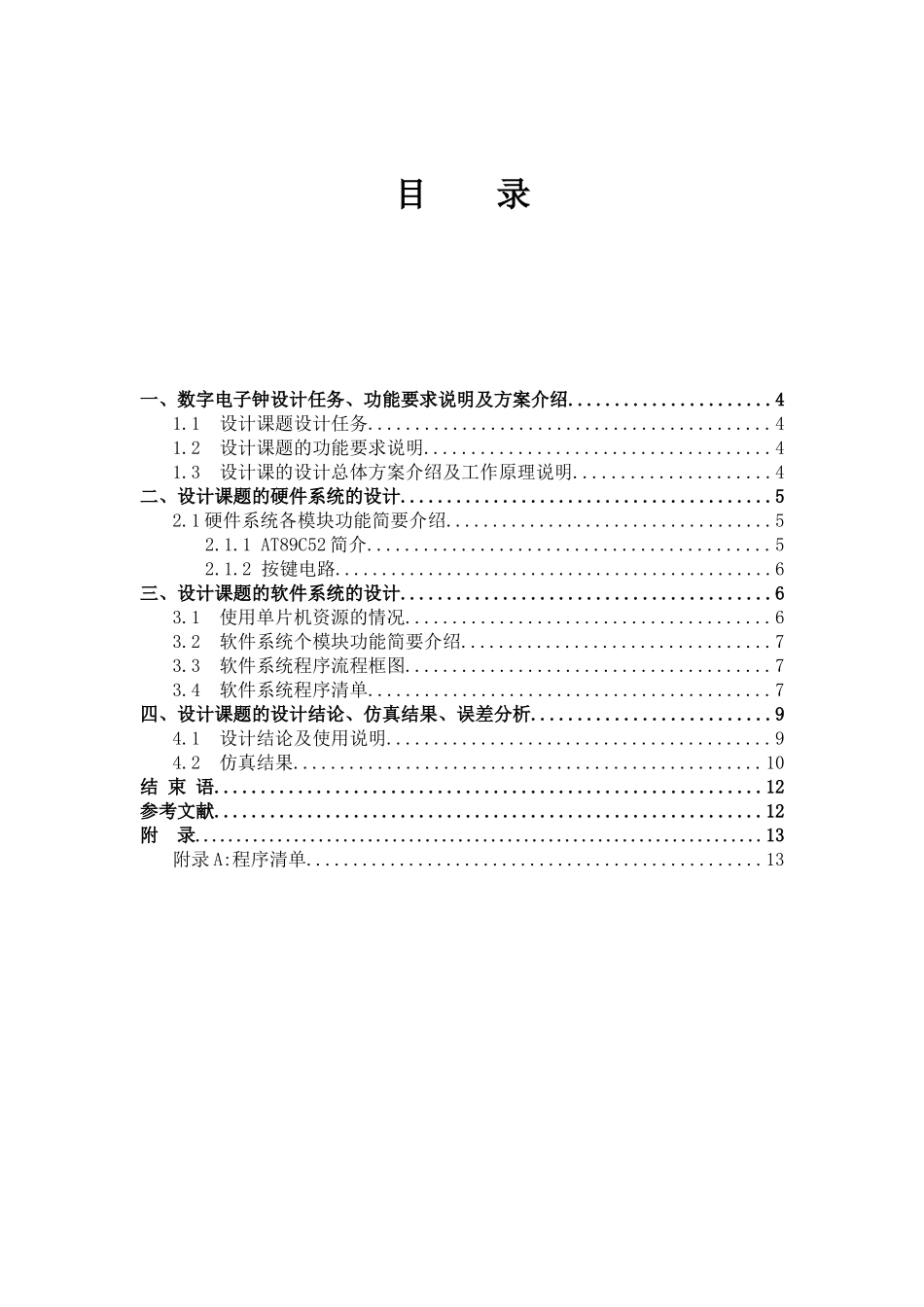

单片机技术课程设计数字电子钟学院：班级：姓名：学号：教师：摘要电子钟在生活中应用非常广泛，而一种简单方便的数字电子钟则更能受到人们的欢迎。所以设计一个简易数字电子钟很有必要。本电子钟采用AT89C52单片机为核心，使用12MHz晶振与单片机AT89C52相连接,通过软件编程的方法实现以24小时为一个周期，同时8位7段LED数码管(两个四位一体数码管)显示小时、分钟和秒的要求,并在计时过程中具有定时功能，当时间到达提前定好的时间进行蜂鸣报时。该电子钟设有四个按键KEY1、KEY2、KEY3、KEY4和KEY5键,进行相应的操作就可实现校时、定时、复位功能。具有时间显示、整点报时、校正等功能。走时准确、显示直观、运行稳定等优点。具有极高的推广应用价值。关键词：电子钟AT89C52硬件设计软件设计目录一、数字电子钟设计任务、功能要求说明及方案介绍......................41.1设计课题设计任务...........................................41.2设计课题的功能要求说明.....................................41.3设计课的设计总体方案介绍及工作原理说明.....................4二、设计课题的硬件系统的设计........................................52.1硬件系统各模块功能简要介绍...................................52.1.1AT89C52简介...........................................52.1.2按键电路...............................................6三、设计课题的软件系统的设计........................................63.1使用单片机资源的情况.......................................63.2软件系统个模块功能简要介绍.................................73.3软件系统程序流程框图.......................................73.4软件系统程序清单...........................................7四、设计课题的设计结论、仿真结果、误差分析..........................94.1设计结论及使用说明.........................................94.2仿真结果..................................................10结束语...........................................................12参考文献...........................................................12附录.....................................................................13附录A:程序清单.................................................13一、数字电子钟设计任务、功能要求说明及方案介绍1.1设计课题设计任务设计一个具有特定功能的电子钟。具有时间显示，并有时间设定，时间调整功能。1.2设计课题的功能要求说明设计一个具有特定功能的电子钟。该电子钟上电或按键复位后能自动显示系统提示符“d.1004-22”，进入时钟准备状态；第一次按电子钟启动/调整键，电子钟从12时59分0秒开始运行，进入时钟运行状态；按电子钟S5键，则电子钟进入时钟调整状态，此时可利用各调整键调整时间，调整结束后可按S5键再次进入时钟运行状态。1.3设计课的设计总体方案介绍及工作原理说明本电子钟主要由单片机、键盘、显示接口电路和复位电路构成，设计课题的总体方案如图1所示：图1-1总体设计方案图本电子钟的所有的软件、参数均存放在AT89C52的FlashROM和内部RAM中减少了芯片的使用数量简化了整体电路也降低了整机的工作电流。键盘采用动态扫描方式。利用单片机定时器及计数器产生定时效果通过编程形成数字钟效果，再利用数码管动态扫描显示单片机内部处理的数据，同时通过端口读入当前外部控制状态来改变程序的不同状态，实现不同功能。二、设计课题的硬件系统的设计2.1硬件系统各模块功能简要介绍2.1.1AT89C52简介(1)兼容MCS51指令系统；（2）8kB可反复擦写(大于1000次）FlashROM；（3）32个双向I/O口；（4）256x8bit内部RAM；（5）3个16位可编程定时/计数器中断；（6）时钟频率0-24MHz；（7）2个串行中断，可编程UART串行通道；（8）2个外部中断源，共8个中断源；（9）2个读写中断口线，3级加密位；（10）低功耗空闲和掉电模式，软件设置睡眠和唤醒功能；（11）有PDIP、PQFP、TQFP及PLCC等几种封装形式，以适应不同产品的需求。它的价格...
