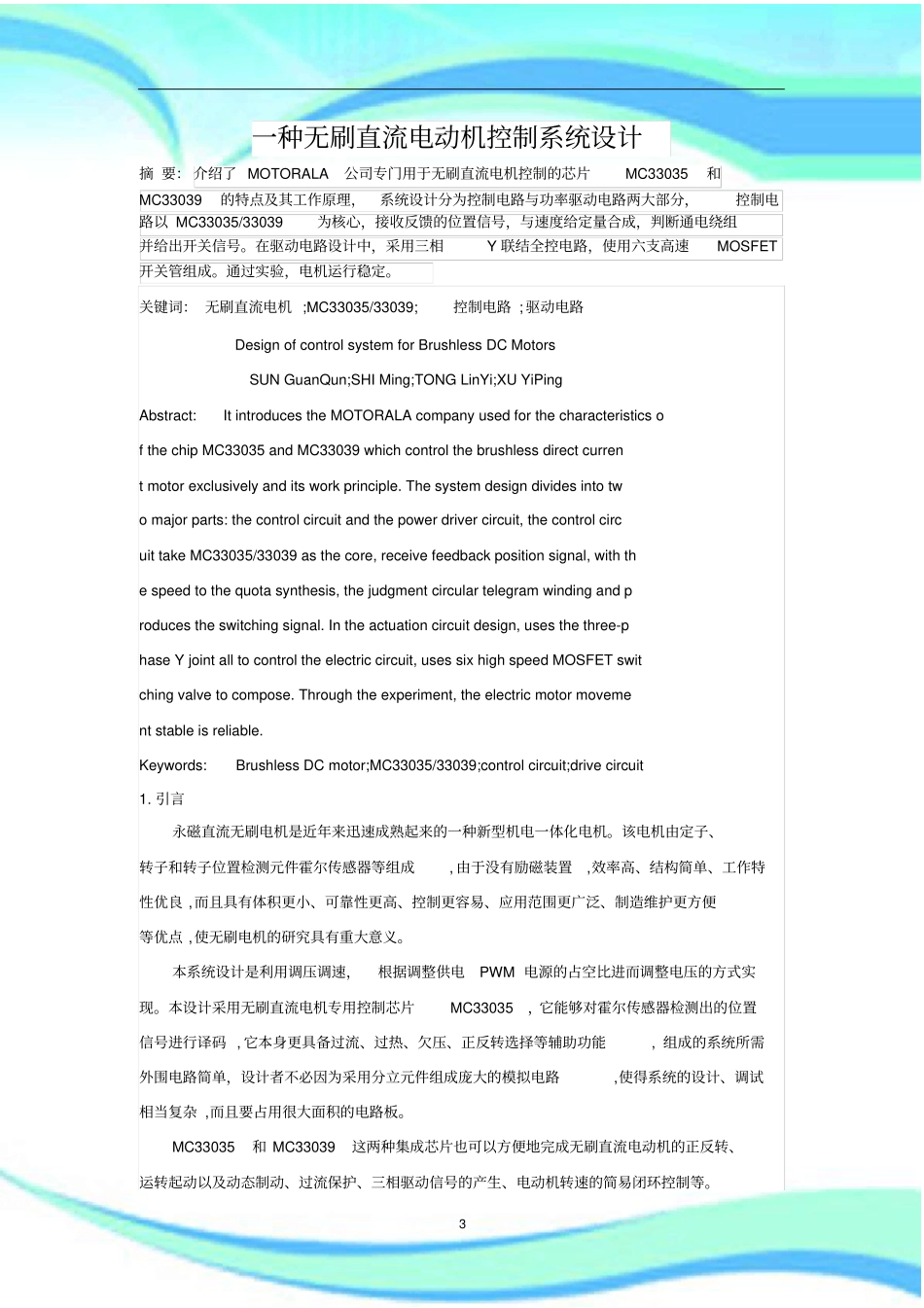

一种无刷直流电动机控制系统设计2————————————————————————————————作者：————————————————————————————————日期：3一种无刷直流电动机控制系统设计摘要：介绍了MOTORALA公司专门用于无刷直流电机控制的芯片MC33035和MC33039的特点及其工作原理，系统设计分为控制电路与功率驱动电路两大部分，控制电路以MC33035/33039为核心，接收反馈的位置信号，与速度给定量合成，判断通电绕组并给出开关信号。在驱动电路设计中，采用三相Y联结全控电路，使用六支高速MOSFET开关管组成。通过实验，电机运行稳定。关键词：无刷直流电机;MC33035/33039;控制电路;驱动电路DesignofcontrolsystemforBrushlessDCMotorsSUNGuanQun;SHIMing;TONGLinYi;XUYiPingAbstract:ItintroducestheMOTORALAcompanyusedforthecharacteristicsofthechipMC33035andMC33039whichcontrolthebrushlessdirectcurrentmotorexclusivelyanditsworkprinciple.Thesystemdesigndividesintotwomajorparts:thecontrolcircuitandthepowerdrivercircuit,thecontrolcircuittakeMC33035/33039asthecore,receivefeedbackpositionsignal,withthespeedtothequotasynthesis,thejudgmentcirculartelegramwindingandproducestheswitchingsignal.Intheactuationcircuitdesign,usesthethree-phaseYjointalltocontroltheelectriccircuit,usessixhighspeedMOSFETswitchingvalvetocompose.Throughtheexperiment,theelectricmotormovementstableisreliable.Keywords:BrushlessDCmotor;MC33035/33039;controlcircuit;drivecircuit1.引言永磁直流无刷电机是近年来迅速成熟起来的一种新型机电一体化电机。该电机由定子、转子和转子位置检测元件霍尔传感器等组成,由于没有励磁装置,效率高、结构简单、工作特性优良,而且具有体积更小、可靠性更高、控制更容易、应用范围更广泛、制造维护更方便等优点,使无刷电机的研究具有重大意义。本系统设计是利用调压调速，根据调整供电PWM电源的占空比进而调整电压的方式实现。本设计采用无刷直流电机专用控制芯片MC33035，它能够对霍尔传感器检测出的位置信号进行译码,它本身更具备过流、过热、欠压、正反转选择等辅助功能,组成的系统所需外围电路简单，设计者不必因为采用分立元件组成庞大的模拟电路,使得系统的设计、调试相当复杂,而且要占用很大面积的电路板。MC33035和MC33039这两种集成芯片也可以方便地完成无刷直流电动机的正反转、运转起动以及动态制动、过流保护、三相驱动信号的产生、电动机转速的简易闭环控制等。4利用专用集成芯片构成的无刷直流电机控制系统，具有集成度高、速度快及完善的保护功能等特点。驱动电路结构简单，因而整个线路外围元件少、走线简单，可大大减小逆变器体积。2.系统原理该闭环速度控制系统用三个霍尔集成电路作为转子位置传感器。用MC33035的8脚参考电压（6.24V）作为它们的电源，霍尔集成电路输出信号送至MC33035和MC33039。系统控制结构框图如图1所示，MC33039的输出经低通滤波器平滑，引入MC33035的误差放入器的反相输入端，而转速给定信号经积分环节输入MC33035的误差放大器的同相输入端，从而构成系统的转速闭环控制。图1系统控制原理3.控制电路设计MC33035的工作电源电压范围很宽，在10V-30V之间，芯片内含有基准电压6.25V。MC33035内部的转子位置译码器主要用于监控三个传感器输入,以便系统能够正确提供高端和低端驱动输入的正确时序。传感器输入可直接与集电极开路型霍尔效应开关或者光电耦合器相连接。此外,该电路还内含上拉电阻,其输入与门限典型值为2.2V的TTL电平兼容。用MC33035系列产品控制的三相电机可在最常见的四种传感器相位下工作。MC33035所提供的60°/120°选择可使MC33035很方便地控制具有60°、120°、240°或300°的传感器相位电机。其三个传感器输入有八种可能的输入编码组合,其中六种是有效的转子位置,另外两种编码组合无效，通过六个有效输入编码可使译码器在使用60°电气相位的窗5口内分辨出电机转子的位置。MC33035直流无刷电机控制器的正向/反向输出可通过翻转定子绕组上...
