一级建造师机电工程教材知识点：1H413025防雷和接地装置的安装要求VIP免费

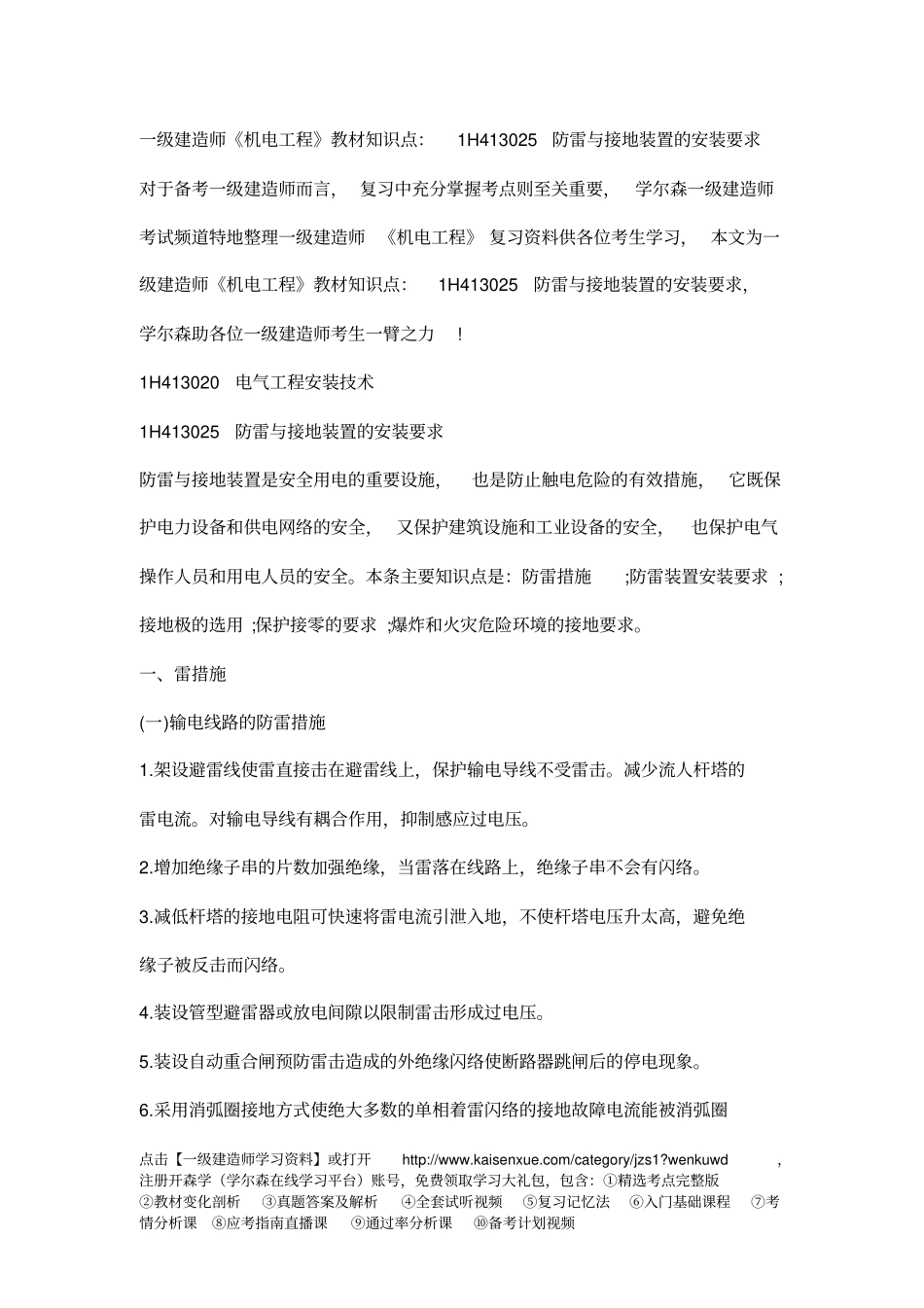

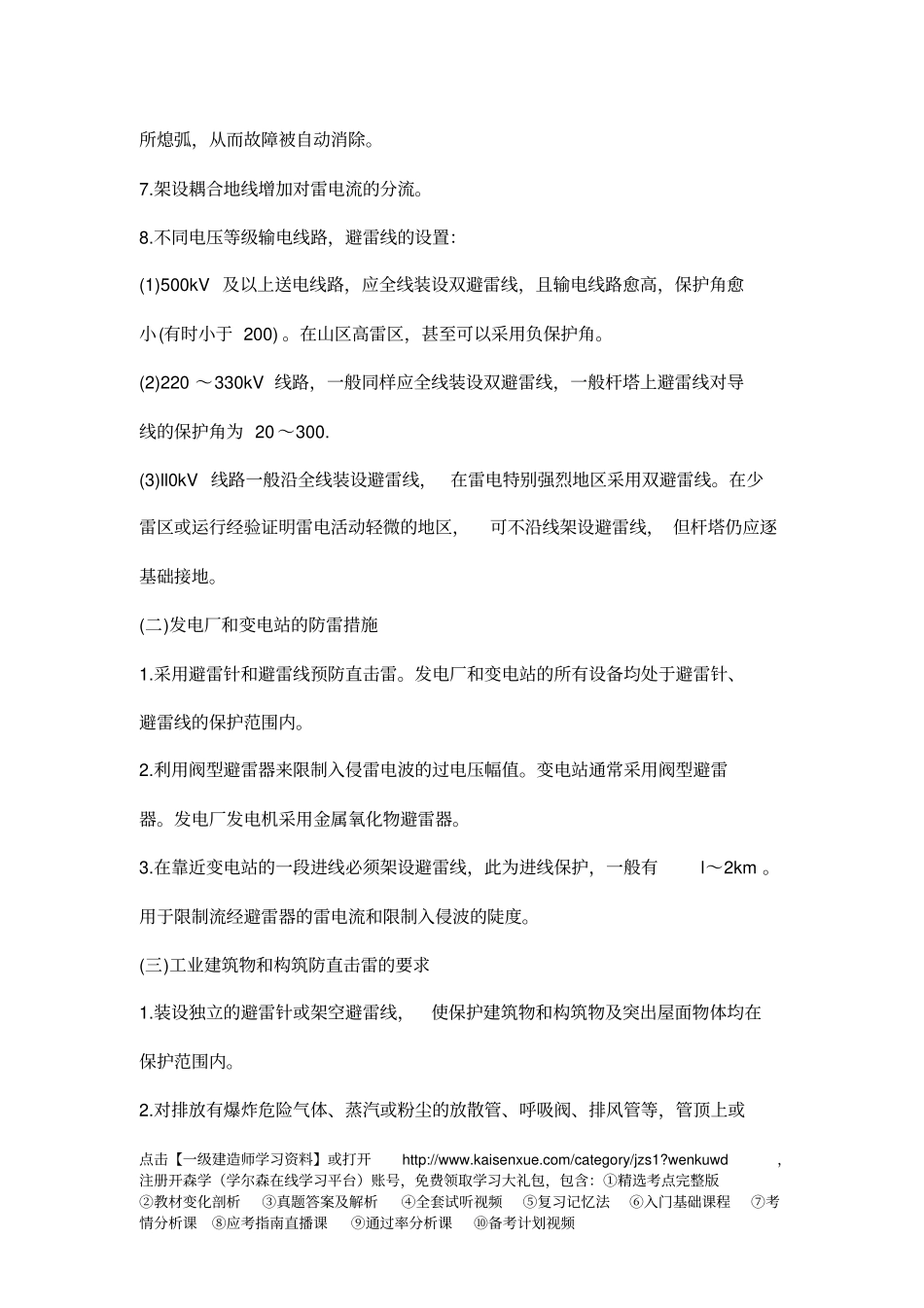

点击【一级建造师学习资料】或打开http://www.kaisenxue.com/category/jzs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版②教材变化剖析③真题答案及解析④全套试听视频⑤复习记忆法⑥入门基础课程⑦考情分析课⑧应考指南直播课⑨通过率分析课⑩备考计划视频一级建造师《机电工程》教材知识点：1H413025防雷与接地装置的安装要求对于备考一级建造师而言，复习中充分掌握考点则至关重要，学尔森一级建造师考试频道特地整理一级建造师《机电工程》复习资料供各位考生学习，本文为一级建造师《机电工程》教材知识点：1H413025防雷与接地装置的安装要求，学尔森助各位一级建造师考生一臂之力!1H413020电气工程安装技术1H413025防雷与接地装置的安装要求防雷与接地装置是安全用电的重要设施，也是防止触电危险的有效措施，它既保护电力设备和供电网络的安全，又保护建筑设施和工业设备的安全，也保护电气操作人员和用电人员的安全。本条主要知识点是：防雷措施;防雷装置安装要求;接地极的选用;保护接零的要求;爆炸和火灾危险环境的接地要求。一、雷措施(一)输电线路的防雷措施1.架设避雷线使雷直接击在避雷线上，保护输电导线不受雷击。减少流人杆塔的雷电流。对输电导线有耦合作用，抑制感应过电压。2.增加绝缘子串的片数加强绝缘，当雷落在线路上，绝缘子串不会有闪络。3.减低杆塔的接地电阻可快速将雷电流引泄入地，不使杆塔电压升太高，避免绝缘子被反击而闪络。4.装设管型避雷器或放电间隙以限制雷击形成过电压。5.装设自动重合闸预防雷击造成的外绝缘闪络使断路器跳闸后的停电现象。6.采用消弧圈接地方式使绝大多数的单相着雷闪络的接地故障电流能被消弧圈点击【一级建造师学习资料】或打开http://www.kaisenxue.com/category/jzs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版②教材变化剖析③真题答案及解析④全套试听视频⑤复习记忆法⑥入门基础课程⑦考情分析课⑧应考指南直播课⑨通过率分析课⑩备考计划视频所熄弧，从而故障被自动消除。7.架设耦合地线增加对雷电流的分流。8.不同电压等级输电线路，避雷线的设置：(1)500kV及以上送电线路，应全线装设双避雷线，且输电线路愈高，保护角愈小(有时小于200)。在山区高雷区，甚至可以采用负保护角。(2)220～330kV线路，一般同样应全线装设双避雷线，一般杆塔上避雷线对导线的保护角为20～300.(3)ll0kV线路一般沿全线装设避雷线，在雷电特别强烈地区采用双避雷线。在少雷区或运行经验证明雷电活动轻微的地区，可不沿线架设避雷线，但杆塔仍应逐基础接地。(二)发电厂和变电站的防雷措施1.采用避雷针和避雷线预防直击雷。发电厂和变电站的所有设备均处于避雷针、避雷线的保护范围内。2.利用阀型避雷器来限制入侵雷电波的过电压幅值。变电站通常采用阀型避雷器。发电厂发电机采用金属氧化物避雷器。3.在靠近变电站的一段进线必须架设避雷线，此为进线保护，一般有l～2km。用于限制流经避雷器的雷电流和限制入侵波的陡度。(三)工业建筑物和构筑防直击雷的要求1.装设独立的避雷针或架空避雷线，使保护建筑物和构筑物及突出屋面物体均在保护范围内。2.对排放有爆炸危险气体、蒸汽或粉尘的放散管、呼吸阀、排风管等，管顶上或点击【一级建造师学习资料】或打开http://www.kaisenxue.com/category/jzs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版②教材变化剖析③真题答案及解析④全套试听视频⑤复习记忆法⑥入门基础课程⑦考情分析课⑧应考指南直播课⑨通过率分析课⑩备考计划视频其附近的避雷针针尖应高出管顶3m以上，保护范围应高出管顶2m以上。3.装设均压环，可利用电气设备的接零干线或接地干线作均压环。环间垂直距离不应大于12m，并与建筑物和构筑物内的金属结构和金属设备相连。4.采用避雷带时，其与屋面任何一点的距离不应大于10m。5.采用避雷针时，单支避雷针的保护范围可按600保护角确定。两支避雷针之间的距离不宜大于30m，且不超过避雷针有效高度的15倍。一、防雷装置安...
