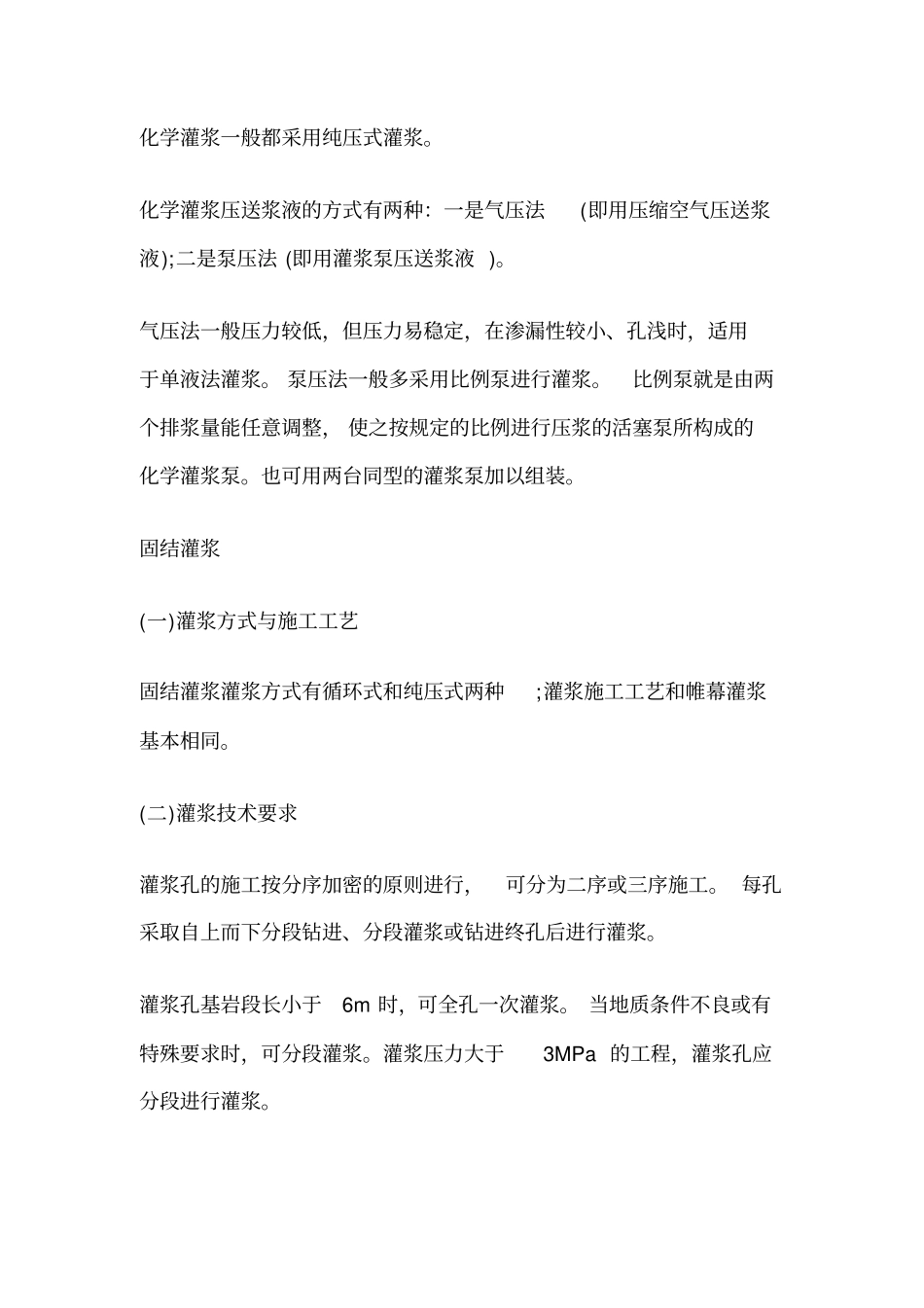

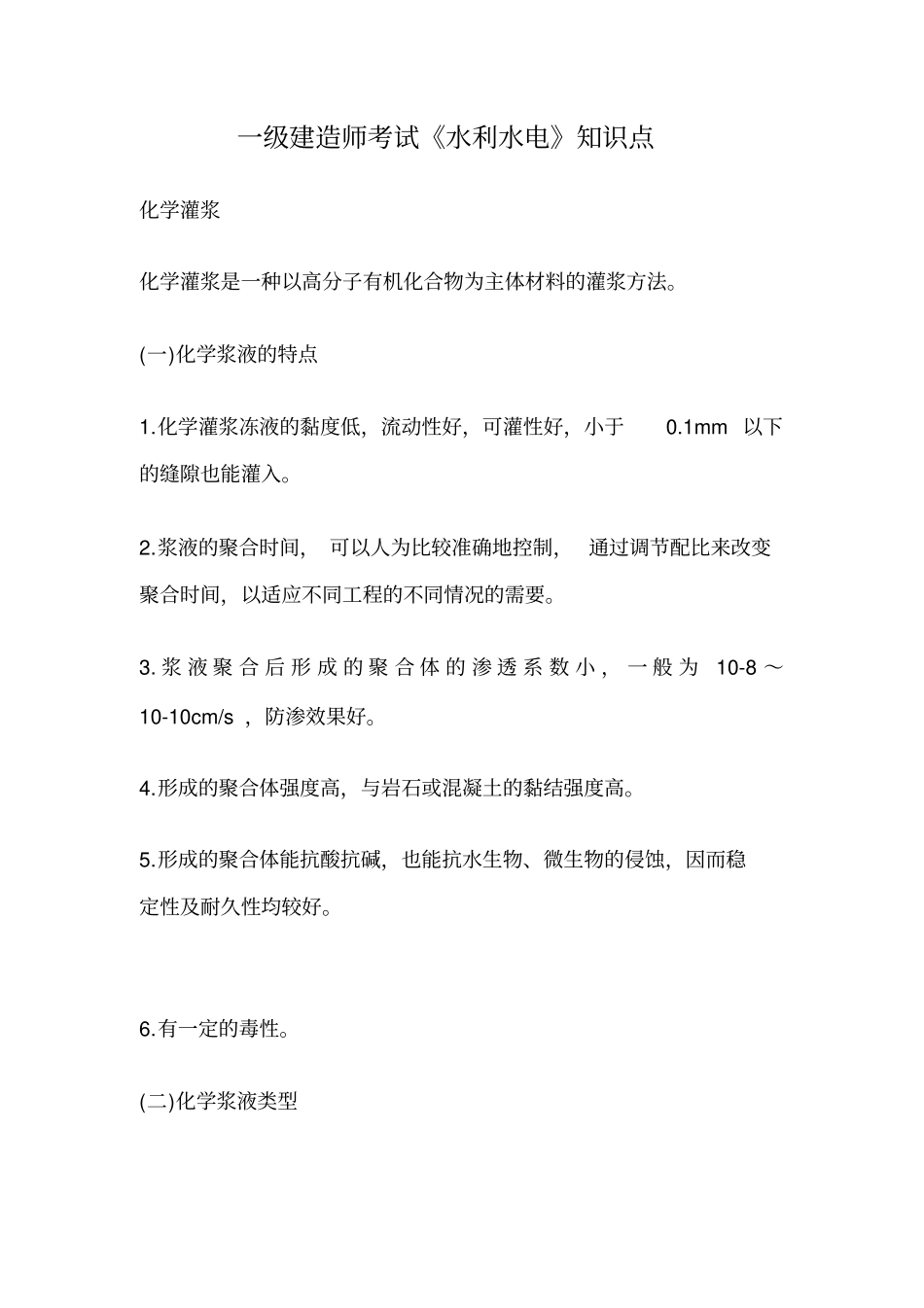

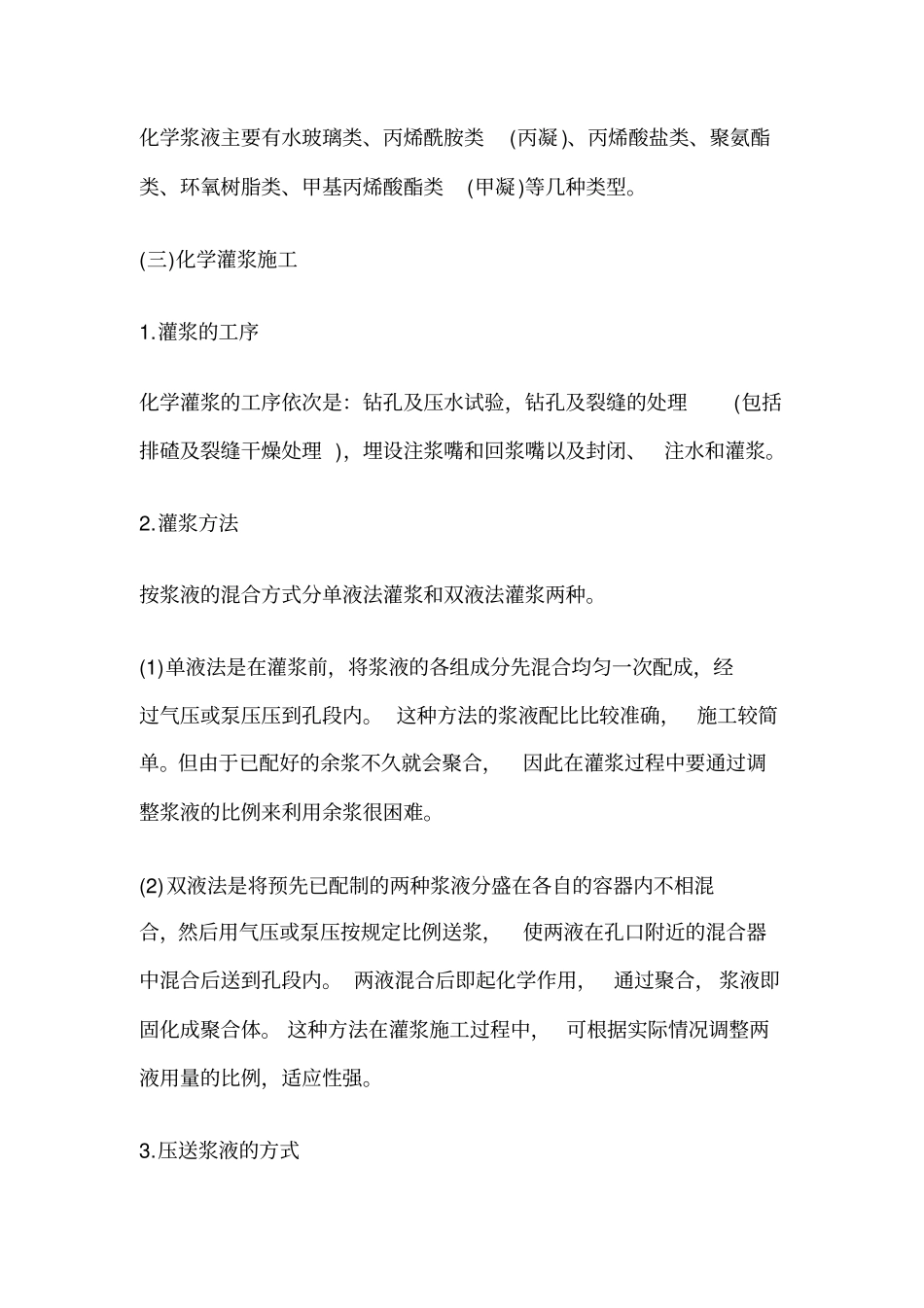

一级建造师考试《水利水电》知识点化学灌浆化学灌浆是一种以高分子有机化合物为主体材料的灌浆方法。(一)化学浆液的特点1.化学灌浆冻液的黏度低，流动性好，可灌性好，小于0.1mm以下的缝隙也能灌入。2.浆液的聚合时间，可以人为比较准确地控制，通过调节配比来改变聚合时间，以适应不同工程的不同情况的需要。3.浆液聚合后形成的聚合体的渗透系数小，一般为10-8～10-10cm/s，防渗效果好。4.形成的聚合体强度高，与岩石或混凝土的黏结强度高。5.形成的聚合体能抗酸抗碱，也能抗水生物、微生物的侵蚀，因而稳定性及耐久性均较好。6.有一定的毒性。(二)化学浆液类型化学浆液主要有水玻璃类、丙烯酰胺类(丙凝)、丙烯酸盐类、聚氨酯类、环氧树脂类、甲基丙烯酸酯类(甲凝)等几种类型。(三)化学灌浆施工1.灌浆的工序化学灌浆的工序依次是：钻孔及压水试验，钻孔及裂缝的处理(包括排碴及裂缝干燥处理)，埋设注浆嘴和回浆嘴以及封闭、注水和灌浆。2.灌浆方法按浆液的混合方式分单液法灌浆和双液法灌浆两种。(1)单液法是在灌浆前，将浆液的各组成分先混合均匀一次配成，经过气压或泵压压到孔段内。这种方法的浆液配比比较准确，施工较简单。但由于已配好的余浆不久就会聚合，因此在灌浆过程中要通过调整浆液的比例来利用余浆很困难。(2)双液法是将预先已配制的两种浆液分盛在各自的容器内不相混合，然后用气压或泵压按规定比例送浆，使两液在孔口附近的混合器中混合后送到孔段内。两液混合后即起化学作用，通过聚合，浆液即固化成聚合体。这种方法在灌浆施工过程中，可根据实际情况调整两液用量的比例，适应性强。3.压送浆液的方式化学灌浆一般都采用纯压式灌浆。化学灌浆压送浆液的方式有两种：一是气压法(即用压缩空气压送浆液);二是泵压法(即用灌浆泵压送浆液)。气压法一般压力较低，但压力易稳定，在渗漏性较小、孔浅时，适用于单液法灌浆。泵压法一般多采用比例泵进行灌浆。比例泵就是由两个排浆量能任意调整，使之按规定的比例进行压浆的活塞泵所构成的化学灌浆泵。也可用两台同型的灌浆泵加以组装。固结灌浆(一)灌浆方式与施工工艺固结灌浆灌浆方式有循环式和纯压式两种;灌浆施工工艺和帷幕灌浆基本相同。(二)灌浆技术要求灌浆孔的施工按分序加密的原则进行，可分为二序或三序施工。每孔采取自上而下分段钻进、分段灌浆或钻进终孔后进行灌浆。灌浆孔基岩段长小于6m时，可全孔一次灌浆。当地质条件不良或有特殊要求时，可分段灌浆。灌浆压力大于3MPa的工程，灌浆孔应分段进行灌浆。灌浆孔应采用压力水进行裂隙冲洗，直至回水清净时止。冲洗压力可为灌浆压力的80%，该值若大于1MPa时，采用1MPa.灌浆孔灌浆前的压水试验应在裂隙冲洗后进行，采用单点法。试验孔数不宜少于总孔数的5%。在规定的压力下，当注人率不大于0.4L/min时，继续灌注30min，灌浆可以结束。固结灌浆质量压水试验检查、岩体波速检查、静弹性模量检查应分别在灌浆结束3～7d、14d、28d后进行。灌浆质量压水试验检查，孔段合格率应在80%以上，不合格孔段的透水率值不超过设计规定值的50%，且不集中。灌浆孔封孔应采用“机械压浆封孔法”或“压力灌浆封孔法”。(五)灌浆结束标准和封孔方法1.灌浆结束标准采用自上而下分段灌浆法时，在规定的压力下，当注人率不大于0.4L/min时，继续灌注60min;或不大于1L/min时，继续灌注90min，灌浆可以结束。采用自下而上分段灌浆法时，继续灌注的时间可相应地减少为30min和60min，灌浆可以结束。2.封孔方法采用自上而下分段灌浆法时，灌浆孔封孔应采用“分段压力灌浆封孔法”;采用自下而上分段灌浆时，应采用“置换和压力灌浆封孔法”或“压力灌浆封孔法”。(六)特殊情况处理灌浆过程中，发现冒浆漏浆，应根据具体情况采用嵌缝、表面封堵、低压、浓浆、限流、限量、间歇灌浆等方法进行处理。发生串浆时，如串浆孔具备灌浆条件，可以同时进行灌浆。应一泵灌一孔。否则应将串浆孔用塞塞住，待灌浆孔灌浆结束后，再对串浆孔并行扫孔、冲洗，而后继续钻进和灌浆。灌浆工作必须连续进行，若因故中断，应及早恢复灌浆。否则应立即冲洗钻孔，而后恢复灌浆。若无法冲洗或冲洗无效，则应进行扫孔，...
