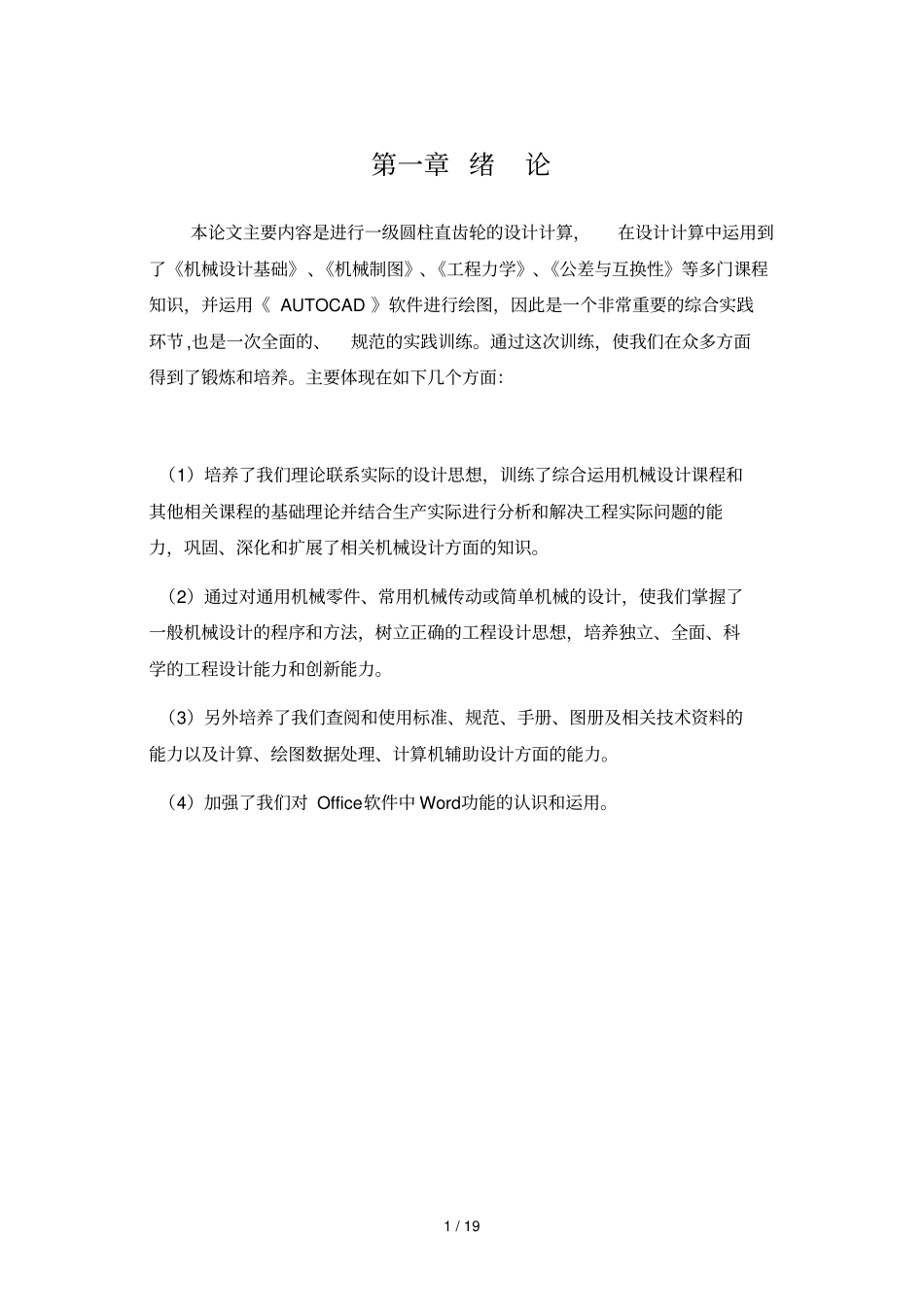

1/19第一章绪论本论文主要内容是进行一级圆柱直齿轮的设计计算，在设计计算中运用到了《机械设计基础》、《机械制图》、《工程力学》、《公差与互换性》等多门课程知识，并运用《AUTOCAD》软件进行绘图，因此是一个非常重要的综合实践环节,也是一次全面的、规范的实践训练。通过这次训练，使我们在众多方面得到了锻炼和培养。主要体现在如下几个方面：（1）培养了我们理论联系实际的设计思想，训练了综合运用机械设计课程和其他相关课程的基础理论并结合生产实际进行分析和解决工程实际问题的能力，巩固、深化和扩展了相关机械设计方面的知识。（2）通过对通用机械零件、常用机械传动或简单机械的设计，使我们掌握了一般机械设计的程序和方法，树立正确的工程设计思想，培养独立、全面、科学的工程设计能力和创新能力。（3）另外培养了我们查阅和使用标准、规范、手册、图册及相关技术资料的能力以及计算、绘图数据处理、计算机辅助设计方面的能力。（4）加强了我们对Office软件中Word功能的认识和运用。2/19第二章课题题目及主要技术参数说明2.1课题题目带式输送机传动系统中的减速器。要求传动系统中含有单级圆柱齿轮减速器及V带传动。2.2主要技术参数说明输送带的最大有效拉力F=1150N，输送带的工作速度V=1.6m/s，输送机滚筒直径D=260mm。2.3传动系统工作条件带式输送机在常温下连续工作、单向运转；空载起动，工作载荷较平稳；两班制（每班工作8小时），要求减速器设计寿命为8年，大修期为3年，中批量生产；三相交流电源的电压为380/220V。2.4传动系统方案的选择图1带式输送机传动系统简图3/19计算及说明结果第三章减速器结构选择及相关性能参数计算3.1减速器结构本减速器设计为水平剖分，封闭卧式结构。3.2电动机选择（一）工作机的功率PwwP=FV/1000=1150×1.6/1000=1.84kw（二）总效率总总=带齿轮联轴器滚筒2轴承=20.960.980.990.960.990.876＝（三）所需电动机功率dP)(2.1001.84/0.876/KWPPwd总查《机械零件设计手册》得Ped=3kw电动机选用Y112M-4n满=1420r/min3.3传动比分配工作机的转速n=60×1000v/（D）=60×1000×1.6/(3.14×260)=117.589r/minmin)/(076.12589.117/1420/rnni满总取3带i则4.02512.076/3/带总齿iii3.4动力运动参数计算（一）转速n电动机选用：Y100L2-43带i齿i=4.0254/19计算及说明结果0n=满n=1420（r/min）In=0n/带i=满n/带i=1420/3=473.333（r/min）IIn=In/齿i=473.333/4.025=117.589（r/min）IIIn=IIn=117.589（r/min）（二）功率P)(100.20kwPPd)(1.9740.962.10001kwPP带)(1.9160.990.981.97412kwPP轴承齿轮)(1.8750.990.99916.123kwPP轴承联轴器（三）转矩T2.100/14209.55x10/1055.960060nPxT=14.126x103(N﹒mm))(40.684x1030.9614.126301mmNiTT带带025.40.990.98684.4012齿轴承齿轮iTT=158.872x103(N﹒mm)10.990.99872.15823齿带轴承联轴器iTT=155.710x103(N﹒mm)5/19计算及说明结果将上述数据列表如下：轴号功率P/kWN/(r.min-1)T/(N﹒m)i02.100142014.12630.9611.974473.33340.68421.916117.589158.8724.0250.9731.875117.589155.71010.98第四章齿轮的设计计算4.1齿轮材料和热处理的选择小齿轮选用45号钢，调质处理，硬度设取HBS230大齿轮选用45号钢，正火处理，硬度设取HBS1904.2齿轮几何尺寸的设计计算4.2.1按照接触强度初步设计齿轮主要尺寸由《机械零件设计手册》查得aHaHMPMP530,5802lim1lim,SHlim=11,200,215lim2lim1limFaFaFSMPMP025.4589.117/333.473/21nn由《机械零件设计手册》查得ZN1=ZN2=1YN1=YN2=1.1由aHNHHMPSZ58011580lim11lim1aHNHHMPSZ53011530lim22lim26/19计算及说明结果aFNFFMPSY24411.1215lim11lim1aFNFFMPSY20411.1200lim22lim2（一）小齿轮的转矩IT)(42.3793771.974/473.9550/9550111mNnPT（二）选载荷系数K由原动机为电动机，工作机为带式输送机，载荷平稳，齿轮在两轴承间对称布置。查《机械原理与机械零件》教材中表得，取K＝1.1（三）计算齿数比=4.025（四）选择齿宽系数d根据齿轮为软齿轮在两轴承间为对称布置。查《机械原理与机械零件》教材中表得，取d＝1（五）计算小齿轮分度圆直径1d1d≥76.43uuKTHdI223][)1(=76.430...
