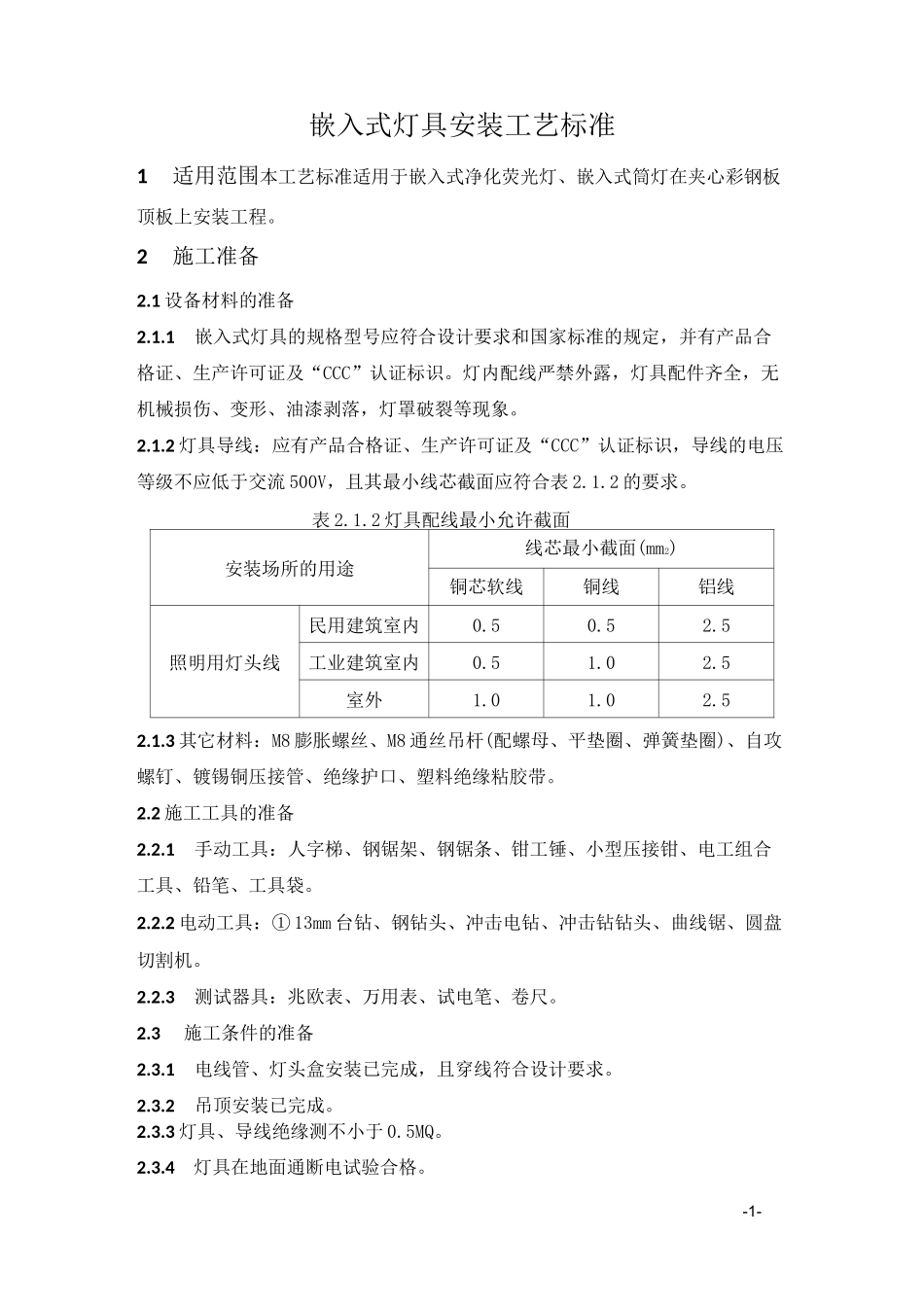

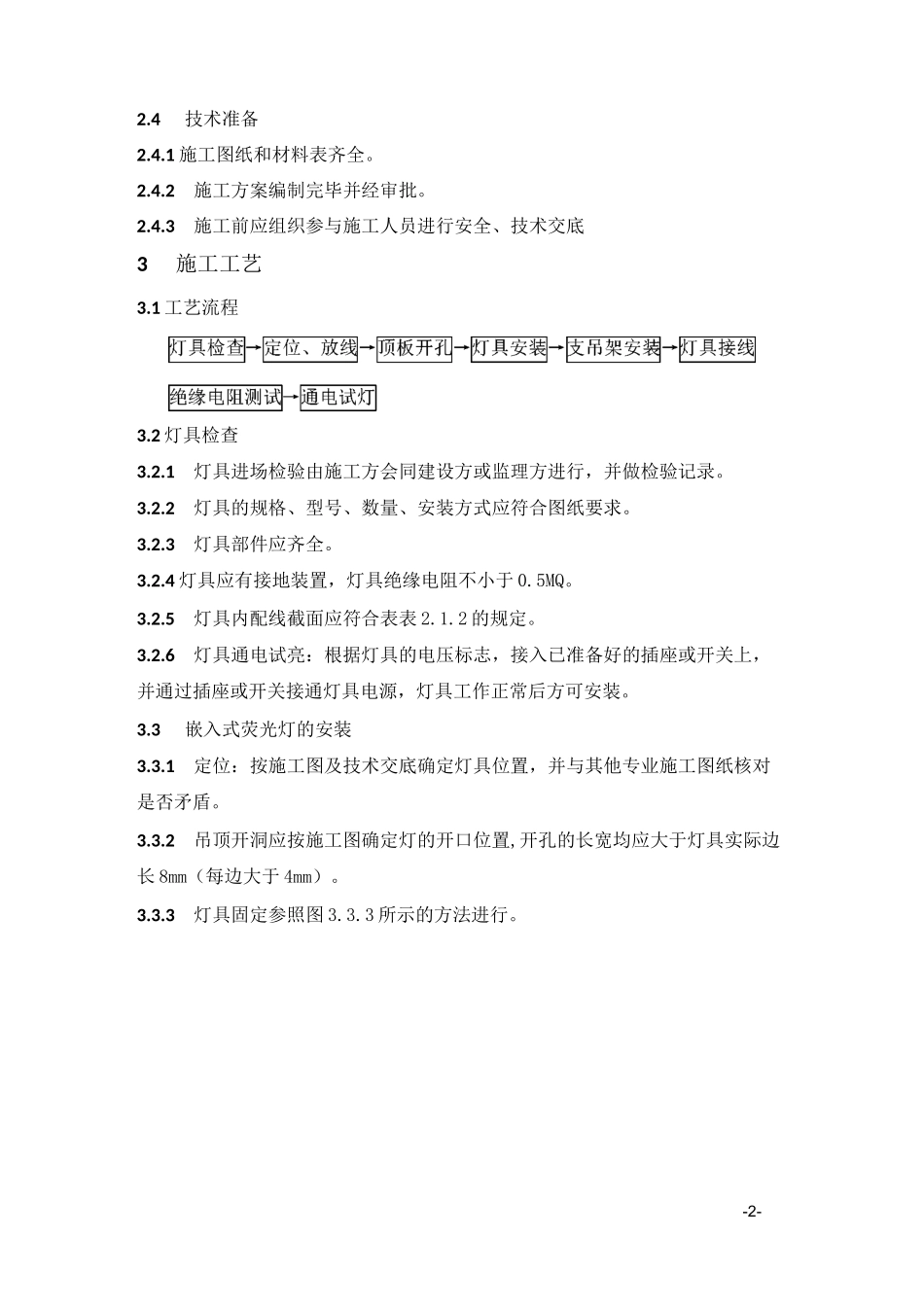

嵌入式灯具安装工艺标准-1-嵌入式灯具安装工艺标准1适用范围本工艺标准适用于嵌入式净化荧光灯、嵌入式筒灯在夹心彩钢板顶板上安装工程。2施工准备2.1设备材料的准备2.1.1嵌入式灯具的规格型号应符合设计要求和国家标准的规定，并有产品合格证、生产许可证及“CCC”认证标识。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂等现象。2.1.2灯具导线：应有产品合格证、生产许可证及“CCC”认证标识，导线的电压等级不应低于交流500V，且其最小线芯截面应符合表2.1.2的要求。表2.1.2灯具配线最小允许截面安装场所的用途线芯最小截面(mm2)铜芯软线铜线铝线照明用灯头线民用建筑室内0.50.52.5工业建筑室内0.51.02.5室外1.01.02.52.1.3其它材料：M8膨胀螺丝、M8通丝吊杆(配螺母、平垫圈、弹簧垫圈)、自攻螺钉、镀锡铜压接管、绝缘护口、塑料绝缘粘胶带。2.2施工工具的准备2.2.1手动工具：人字梯、钢锯架、钢锯条、钳工锤、小型压接钳、电工组合工具、铅笔、工具袋。2.2.2电动工具：①13mm台钻、钢钻头、冲击电钻、冲击钻钻头、曲线锯、圆盘切割机。2.2.3测试器具：兆欧表、万用表、试电笔、卷尺。2.3施工条件的准备2.3.1电线管、灯头盒安装已完成，且穿线符合设计要求。2.3.2吊顶安装已完成。2.3.3灯具、导线绝缘测不小于0.5MQ。2.3.4灯具在地面通断电试验合格。-2-2.4技术准备2.4.1施工图纸和材料表齐全。2.4.2施工方案编制完毕并经审批。2.4.3施工前应组织参与施工人员进行安全、技术交底3施工工艺3.1工艺流程3.2灯具检查3.2.1灯具进场检验由施工方会同建设方或监理方进行，并做检验记录。3.2.2灯具的规格、型号、数量、安装方式应符合图纸要求。3.2.3灯具部件应齐全。3.2.4灯具应有接地装置，灯具绝缘电阻不小于0.5MQ。3.2.5灯具内配线截面应符合表表2.1.2的规定。3.2.6灯具通电试亮：根据灯具的电压标志，接入已准备好的插座或开关上，并通过插座或开关接通灯具电源，灯具工作正常后方可安装。3.3嵌入式荧光灯的安装3.3.1定位：按施工图及技术交底确定灯具位置，并与其他专业施工图纸核对是否矛盾。3.3.2吊顶开洞应按施工图确定灯的开口位置,开孔的长宽均应大于灯具实际边长8mm（每边大于4mm）。3.3.3灯具固定参照图3.3.3所示的方法进行。-3-3.3.4支架及吊杆安装应根据嵌入式灯具的安装孔间距、尺寸及数量选用M8的通丝吊杆。吊杆长度为支架与灯具吊孔的距离加40mm，调节通丝吊杆上的螺母,使灯具安装美观平整。3.3.5根据灯具与吊顶内接线盒之间的距离配制金属软管,金属软管长度不得大于1.2m,金属软管应有固定措施。金属软管必须与盒、灯具可靠接地，如果采用阻燃喷塑金属软管可不做跨接地线。3.3.6金属软管连接必须采用配套的软管接头与接线盒及灯箱可靠连接,吊顶内严禁有导线明露。3.3.7将电源线留足余量后断线,切剥绝缘并与接线端子连接,并压紧。3.3.8导线绝缘测试应在灯具、照明开关全部安装完成后,通电试灯前进行。测试时照明开关要全部处在开的状态下,在照明配电箱出线端检查,每个回路的绝缘电阻不得小于0.5MQ。绝缘遥测应该在所有的电线接好后未安装灯管前遥测。3.3.9线路绝缘检查合格后将照明开关全部置于关的状态下方可通电试灯,送电时,先合上照明配电箱总开关；无异常时再依次合上分开关；无异常时再依次合上照明开关,检查开关控制对象是否符合图纸要求,灯具亮度是否正常。3.4嵌入式筒灯的安装-4-3.4.1按施工图确定灯口位置并交予土建在吊顶板上开孔,孔径为灯筒直径加8mm,安装方法参照图3.4.1。图3.4.1嵌入式筒灯安装方法示意图备注：1—灯具；2—接线盒；3—灯具接线盒；4—金属软管3.4.2电源线穿金属软管后由开好的板洞引出，将金属软管接线盒至引入灯具接线盒，压牢电源线。然后将筒灯从洞口向上推入，利用灯具本身的卡具与吊顶板紧密固定。3.4.3吊顶内的接线盒与灯具灯头盒应采用金属软管连接，属软管连接应采用专用接头，并做跨接地线，但采用带有阻燃喷塑层的金属软管可不用做跨接地线。3.4.4调整灯具与顶板平整牢固，上好灯管或灯泡。4质量标准4.1主控项目4.1.1普通嵌入式荧光灯具安装用支架固定不得使用木螺丝，每个灯具固定点应与灯具的安装...
