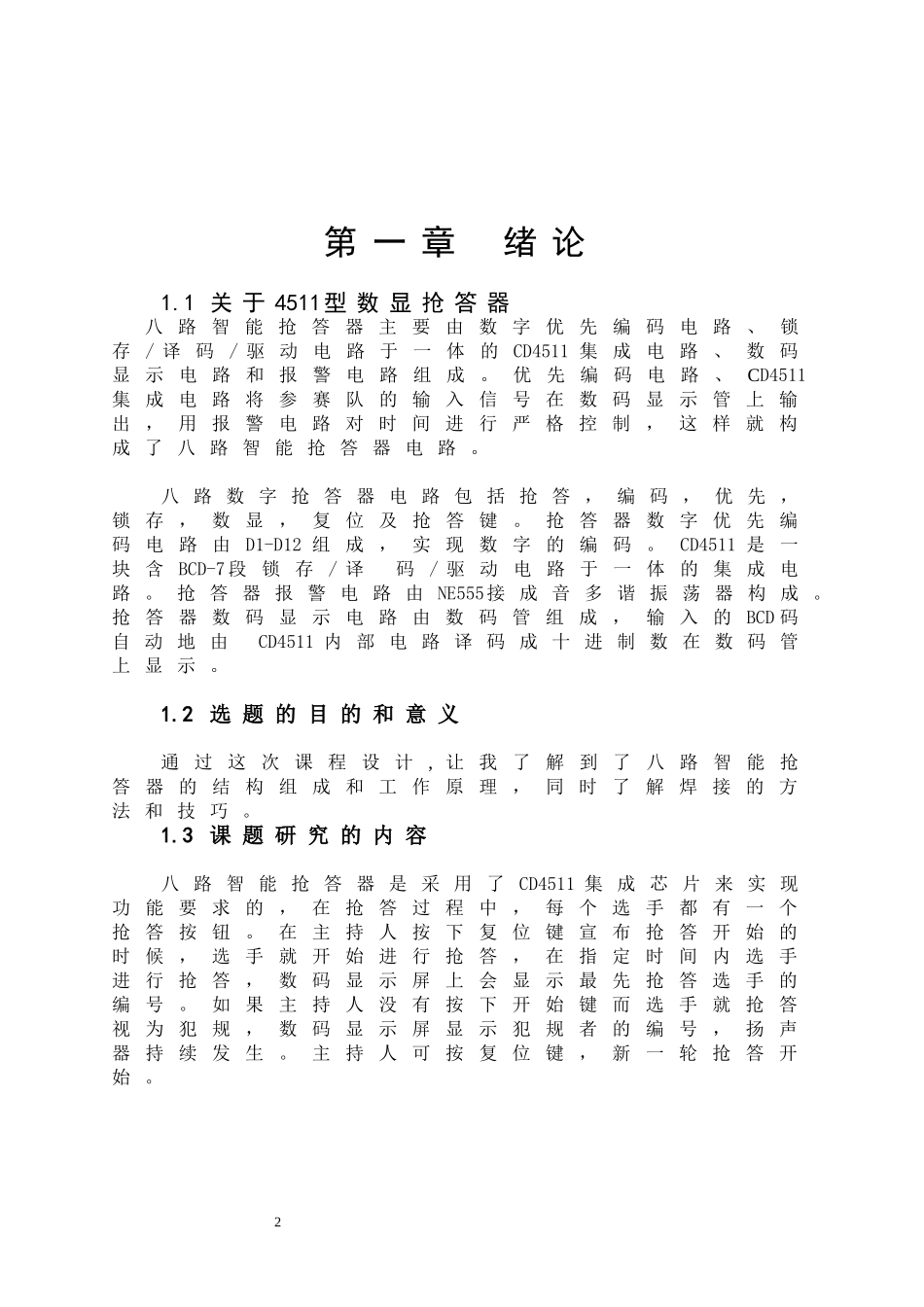

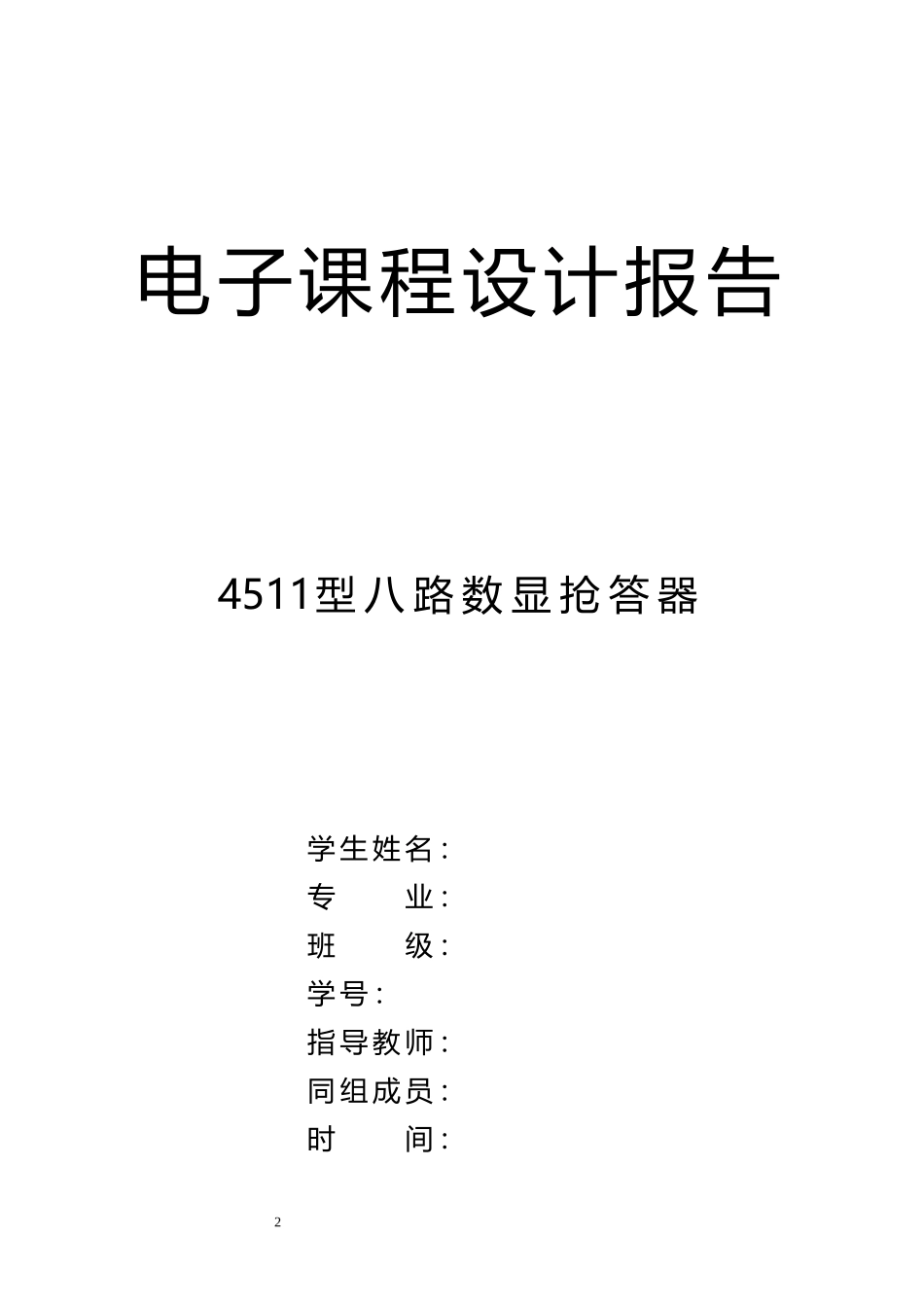

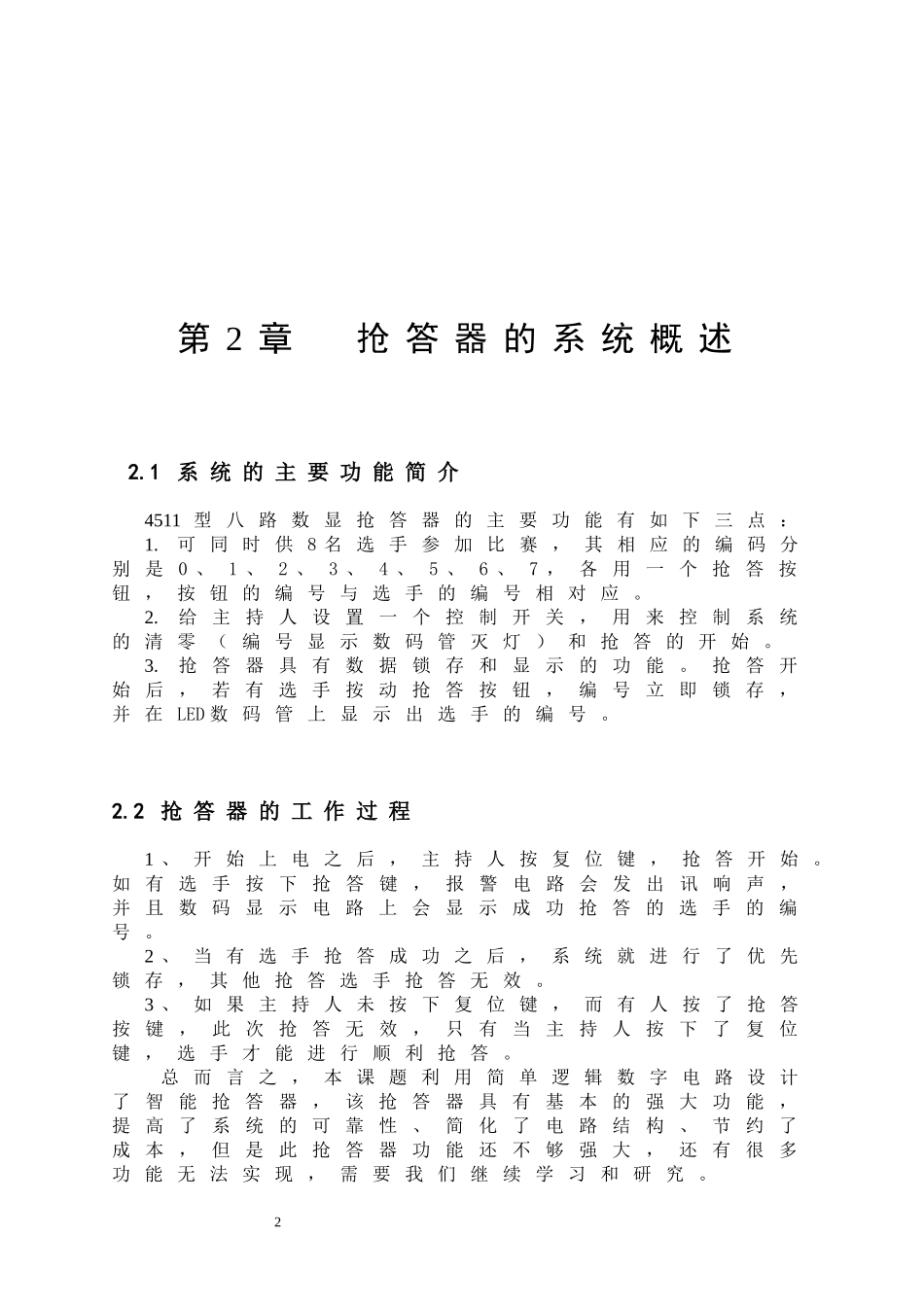

电子课程设计报告4511型八路数显抢答器学生姓名：专业：班级：学号：指导教师：同组成员：时间：2第一章绪论1.1关于4511型数显抢答器八路智能抢答器主要由数字优先编码电路、锁存/译码/驱动电路于一体的CD4511集成电路、数码显示电路和报警电路组成。优先编码电路、CD4511集成电路将参赛队的输入信号在数码显示管上输出，用报警电路对时间进行严格控制，这样就构成了八路智能抢答器电路。八路数字抢答器电路包括抢答，编码，优先，锁存，数显，复位及抢答键。抢答器数字优先编码电路由D1-D12组成，实现数字的编码。CD4511是一块含BCD-7段锁存/译码/驱动电路于一体的集成电路。抢答器报警电路由NE555接成音多谐振荡器构成。抢答器数码显示电路由数码管组成，输入的BCD码自动地由CD4511内部电路译码成十进制数在数码管上显示。1.2选题的目的和意义通过这次课程设计,让我了解到了八路智能抢答器的结构组成和工作原理，同时了解焊接的方法和技巧。1.3课题研究的内容八路智能抢答器是采用了CD4511集成芯片来实现功能要求的，在抢答过程中，每个选手都有一个抢答按钮。在主持人按下复位键宣布抢答开始的时候，选手就开始进行抢答，在指定时间内选手进行抢答，数码显示屏上会显示最先抢答选手的编号。如果主持人没有按下开始键而选手就抢答视为犯规，数码显示屏显示犯规者的编号，扬声器持续发生。主持人可按复位键，新一轮抢答开始。2第2章抢答器的系统概述2.1系统的主要功能简介4511型八路数显抢答器的主要功能有如下三点：1.可同时供8名选手参加比赛，其相应的编码分别是0、1、2、3、4、5、6、7，各用一个抢答按钮，按钮的编号与选手的编号相对应。2.给主持人设置一个控制开关，用来控制系统的清零（编号显示数码管灭灯）和抢答的开始。3.抢答器具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮，编号立即锁存，并在LED数码管上显示出选手的编号。2.2抢答器的工作过程1、开始上电之后，主持人按复位键，抢答开始。如有选手按下抢答键，报警电路会发出讯响声，并且数码显示电路上会显示成功抢答的选手的编号。2、当有选手抢答成功之后，系统就进行了优先锁存，其他抢答选手抢答无效。3、如果主持人未按下复位键，而有人按了抢答按键，此次抢答无效，只有当主持人按下了复位键，选手才能进行顺利抢答。总而言之，本课题利用简单逻辑数字电路设计了智能抢答器，该抢答器具有基本的强大功能，提高了系统的可靠性、简化了电路结构、节约了成本，但是此抢答器功能还不够强大，还有很多功能无法实现，需要我们继续学习和研究。2第3章抢答器的单元电路设计八路智能抢答器主要由数字编码电路、译码\优先\锁存驱动电路、数码显示电路和报警电路组成。现简单介绍八路智能抢答器设计中的各单元电路的设计的情况。3.1抢答器设计中的数字编码电路参考电路如图3-1所示，S1—S8组成1—8路抢答器，D1—D12组成数字编码器。该电路完成的功能是：通过编码二极管编成BCD码，将高电平加到CD4511所对应的输入端。从CD4511的引脚可以看出，引脚6，2，1，7分别为BCD码的D、C、B、A位（D这高位，A为低位，即D、C、B、A分别代表BCD码8、4、2、1位）。工作过程：当电路上电，主持人按下复位键，选手就可以开始抢答。当选手1按下S1抢答键，高电平通过编码二极管D1加到CD4511集成芯片的7脚（A位），7脚为高电平，1、2、6脚保持低电平，此时CD4511输入BCD码为“0001”；当选手2按下S2抢答键，高电平通过编码二极管D2加到CD4511集成芯片的1脚（B位），1脚为高电平，2、6、7脚保持低电平，此时CD4511输入BCD码为“0010”；当选手3按下S3抢答键，高电平通过编码二极管D3、D4加到CD4511集成芯片的1、7脚（B、A位），1、7脚为高电平，2、6脚保持低电平，此时CD4511输入BCD码为“0011”；当选手4按下S4抢答键，高电平通过编2码二极管D5加到CD4511集成芯片的2脚（C位），2脚为高电平，1、6、7脚保持低电平，此时CD4511输入BCD码为“0100”；当选手5按下S5抢答键，高电平通过编码二极管D6、D7加到CD4511集成芯片的2、7脚（C、A位），2、7脚为高电平，1、6脚保持低电平，此时CD4511输入BCD码为“0101”；当选手6按...
