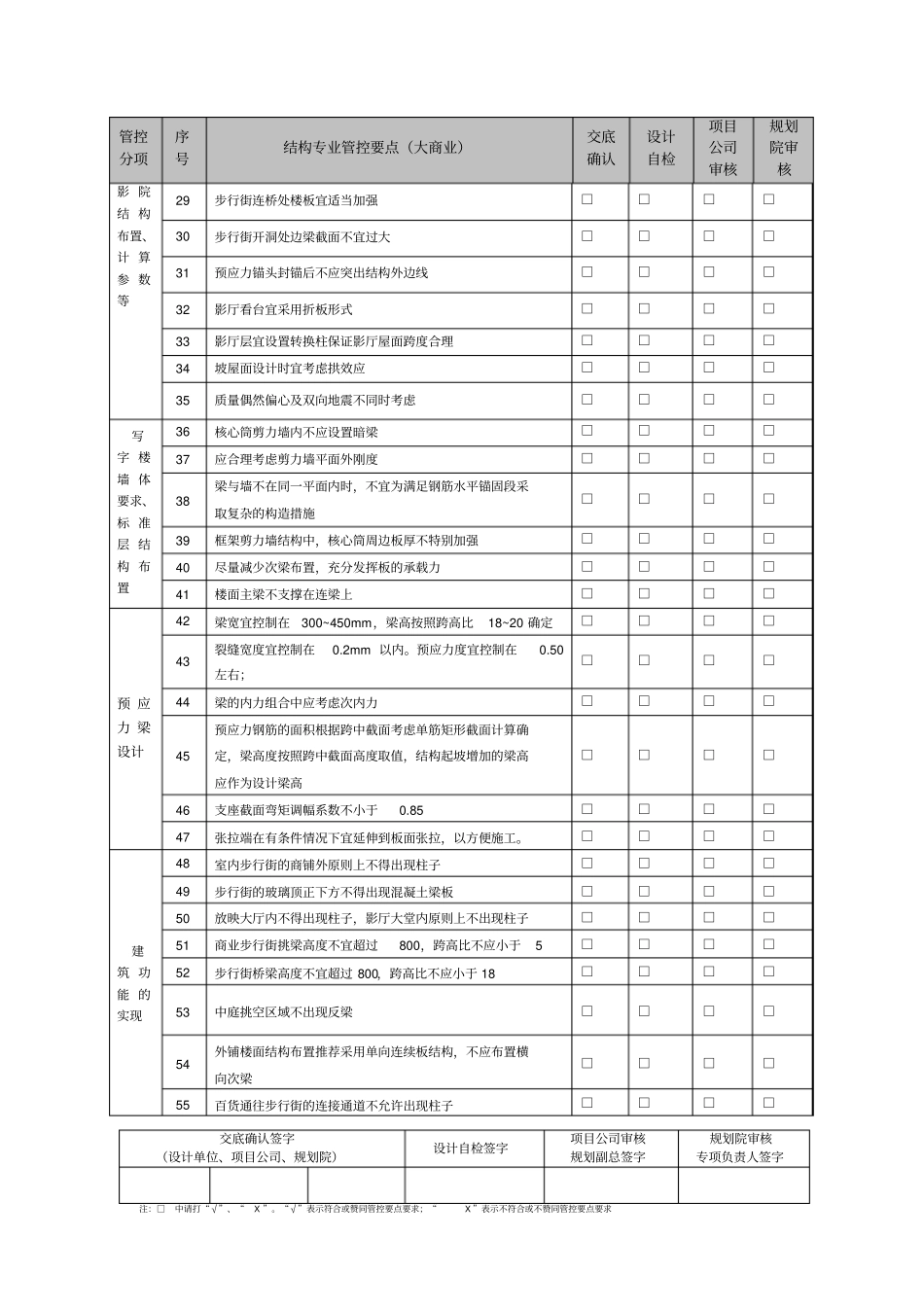

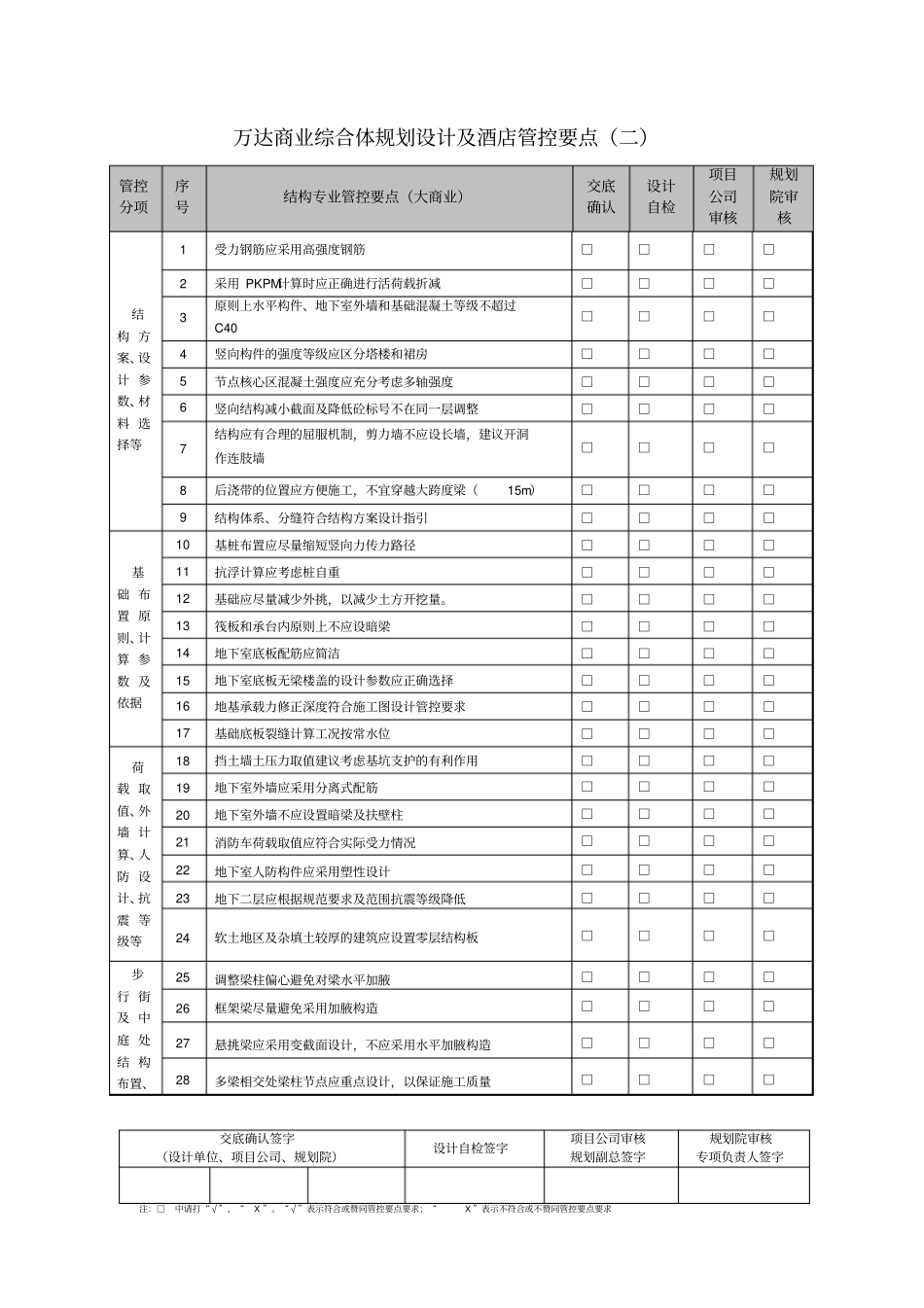

交底确认签字（设计单位、项目公司、规划院）设计自检签字项目公司审核规划副总签字规划院审核专项负责人签字注：□中请打“√”、“X”。“√”表示符合或赞同管控要点要求；“X”表示不符合或不赞同管控要点要求万达商业综合体规划设计及酒店管控要点（二）管控分项序号结构专业管控要点（大商业）交底确认设计自检项目公司审核规划院审核结构方案、设计参数、材料选择等1受力钢筋应采用高强度钢筋□□□□2采用PKPM计算时应正确进行活荷载折减□□□□3原则上水平构件、地下室外墙和基础混凝土等级不超过C40□□□□4竖向构件的强度等级应区分塔楼和裙房□□□□5节点核心区混凝土强度应充分考虑多轴强度□□□□6竖向结构减小截面及降低砼标号不在同一层调整□□□□7结构应有合理的屈服机制，剪力墙不应设长墙，建议开洞作连肢墙□□□□8后浇带的位置应方便施工，不宜穿越大跨度梁（15m）□□□□9结构体系、分缝符合结构方案设计指引□□□□基础布置原则、计算参数及依据10基桩布置应尽量缩短竖向力传力路径□□□□11抗浮计算应考虑桩自重□□□□12基础应尽量减少外挑，以减少土方开挖量。□□□□13筏板和承台内原则上不应设暗梁□□□□14地下室底板配筋应简洁□□□□15地下室底板无梁楼盖的设计参数应正确选择□□□□16地基承载力修正深度符合施工图设计管控要求□□□□17基础底板裂缝计算工况按常水位□□□□荷载取值、外墙计算、人防设计、抗震等级等18挡土墙土压力取值建议考虑基坑支护的有利作用□□□□19地下室外墙应采用分离式配筋□□□□20地下室外墙不应设置暗梁及扶壁柱□□□□21消防车荷载取值应符合实际受力情况□□□□22地下室人防构件应采用塑性设计□□□□23地下二层应根据规范要求及范围抗震等级降低□□□□24软土地区及杂填土较厚的建筑应设置零层结构板□□□□步行街及中庭处结构布置、25调整梁柱偏心避免对梁水平加腋□□□□26框架梁尽量避免采用加腋构造□□□□27悬挑梁应采用变截面设计，不应采用水平加腋构造□□□□28多梁相交处梁柱节点应重点设计，以保证施工质量□□□□交底确认签字（设计单位、项目公司、规划院）设计自检签字项目公司审核规划副总签字规划院审核专项负责人签字注：□中请打“√”、“X”。“√”表示符合或赞同管控要点要求；“X”表示不符合或不赞同管控要点要求管控分项序号结构专业管控要点（大商业）交底确认设计自检项目公司审核规划院审核影院结构布置、计算参数等29步行街连桥处楼板宜适当加强□□□□30步行街开洞处边梁截面不宜过大□□□□31预应力锚头封锚后不应突出结构外边线□□□□32影厅看台宜采用折板形式□□□□33影厅层宜设置转换柱保证影厅屋面跨度合理□□□□34坡屋面设计时宜考虑拱效应□□□□35质量偶然偏心及双向地震不同时考虑□□□□写字楼墙体要求、标准层结构布置36核心筒剪力墙内不应设置暗梁□□□□37应合理考虑剪力墙平面外刚度□□□□38梁与墙不在同一平面内时，不宜为满足钢筋水平锚固段采取复杂的构造措施□□□□39框架剪力墙结构中，核心筒周边板厚不特别加强□□□□40尽量减少次梁布置，充分发挥板的承载力□□□□41楼面主梁不支撑在连梁上□□□□预应力梁设计42梁宽宜控制在300~450mm，梁高按照跨高比18~20确定□□□□43裂缝宽度宜控制在0.2mm以内。预应力度宜控制在0.50左右；□□□□44梁的内力组合中应考虑次内力□□□□45预应力钢筋的面积根据跨中截面考虑单筋矩形截面计算确定，梁高度按照跨中截面高度取值，结构起坡增加的梁高应作为设计梁高□□□□46支座截面弯矩调幅系数不小于0.85□□□□47张拉端在有条件情况下宜延伸到板面张拉，以方便施工。□□□□建筑功能的实现48室内步行街的商铺外原则上不得出现柱子□□□□49步行街的玻璃顶正下方不得出现混凝土梁板□□□□50放映大厅内不得出现柱子，影厅大堂内原则上不出现柱子□□□□51商业步行街挑梁高度不宜超过800，跨高比不应小于5□□□□52步行街桥梁高度不宜超过800，跨高比不应小于18□□□□53中庭挑空区域不出现反梁□□□□54外铺楼面结构布置推荐采用单向连续板结构，不应布置横...
