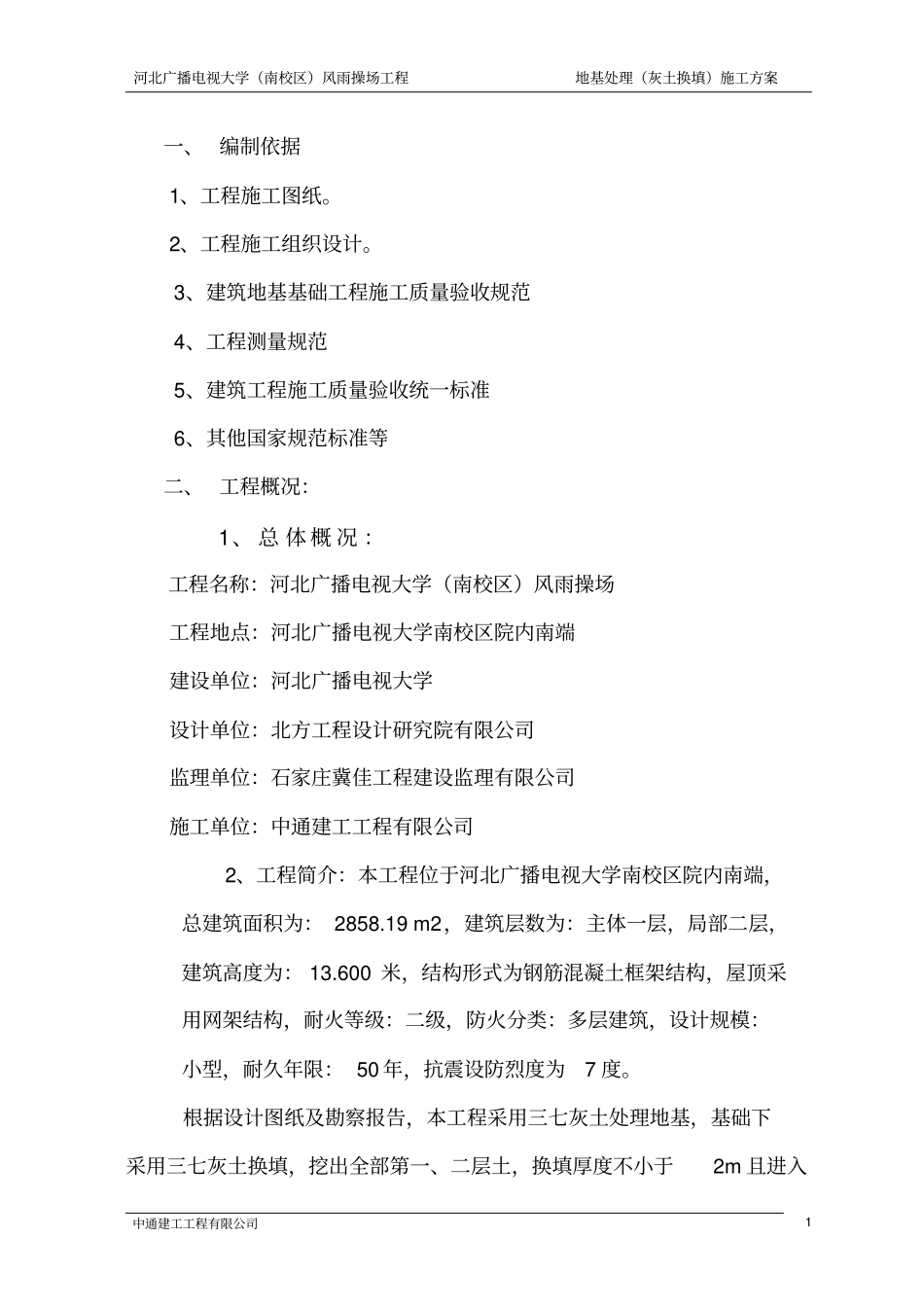

河北广播电视大学(南校区)风雨操场工程地基处理(灰土换填)施工方案中通建工工程有限公司1一、编制依据1、工程施工图纸。2、工程施工组织设计。3、建筑地基基础工程施工质量验收规范4、工程测量规范5、建筑工程施工质量验收统一标准6、其他国家规范标准等二、工程概况:1、总体概况:工程名称:河北广播电视大学(南校区)风雨操场工程地点:河北广播电视大学南校区院内南端建设单位:河北广播电视大学设计单位:北方工程设计研究院有限公司监理单位:石家庄冀佳工程建设监理有限公司施工单位:中通建工工程有限公司2、工程简介:本工程位于河北广播电视大学南校区院内南端,总建筑面积为:2858.19m2,建筑层数为:主体一层,局部二层,建筑高度为:13.600米,结构形式为钢筋混凝土框架结构,屋顶采用网架结构,耐火等级:二级,防火分类:多层建筑,设计规模:小型,耐久年限:50年,抗震设防烈度为7度。根据设计图纸及勘察报告,本工程采用三七灰土处理地基,基础下采用三七灰土换填,挖出全部第一、二层土,换填厚度不小于2m且进入河北广播电视大学(南校区)风雨操场工程地基处理(灰土换填)施工方案中通建工工程有限公司2第三层土不小于100mm,换填范围为基础外300,压实系数不小于0.97,处理后复合地基承载力特征值不小于200kpa,三七灰土顶标高为-2.5米,处理后地基湿陷性应全部消除。三、施工准备1、材料准备1.1、土料:采用就地挖出的粘性土,不得含有有机杂质;土料应过筛,其颗粒不应大于15mm。1.2、石灰:采用同产地、同品种、同规格的熟石灰,并过筛,其颗粒不得大于5mm。石灰陈伏期不小于7天,不得夹有未熟化的生石灰块粒及其他杂质,也不得含有过多的水分。2、主要机具设备2.1、机械设备:旋耕机1台、装载机1台、压路机1台。运输设备有:翻斗汽车3辆、1.5t机动翻斗车1辆。2.2、主要工具:铁锨、铁耙、量斗、水桶、喷壶、胶管、铁筛(孔径为5mm、15mm)以及手推胶轮车等。3、人员组织3.1、现场管理人员:技术员1人,施工员1人,质检员1人,实验员1人,安全员1人。3.2、现场施工人员:班组长1人,压路机司机2人,旋耕机司机2人,装载机司机2人,汽车司机4人,翻斗车司机2人,普工15人。4、作业条件河北广播电视大学(南校区)风雨操场工程地基处理(灰土换填)施工方案中通建工工程有限公司34.1、验槽后原土碾压并办完隐蔽检查手续。4.2、根据本工程的特点、填料种类、设计要求的压实系数及施工条件,确定填料含水量控制范围在WOP±2%,虚铺厚度35cm、碾压遍数为4遍。含水率控制现场以手握成团,两指轻捏即碎为宜。4.3、做好测量放线等技术准备工作,在基坑的边坡上每隔20米钉好水平木桩,配合钢筋钢尺,层层拉线,以便施工过程中控制每层标高。4.4、施工用水、用电引至施工现场,具备施工条件。四、施工工艺1、工艺流程基底清理→灰土拌和→分层摊铺→分层夯(压)→分层检测→修整找平→养生2、基底清理对基坑应先验槽,清除松土,要求平整干净。如有积水、淤泥,应晾干;局部有软弱土层或孔洞,应及时挖除后用灰土分层回填夯实。3、灰土拌和:采用铲车拌合。在基坑外存土场拌合均匀后,汽车运至基坑内进行分层碾压回填。3.1、检查土料以及石灰质量是否符合标准的要求,然后分别过筛,以确保粒径的要求。3.2、土料摊铺:在摊铺石灰前一天,将土均匀地摊铺在场地预定的宽度上,表面力求平整;摊料过程中,将土块、超尺寸颗粒及其他杂物拣除,如土中含有较多河北广播电视大学(南校区)风雨操场工程地基处理(灰土换填)施工方案中通建工工程有限公司4土块,进行粉碎;3.3、洒水闷料摊铺完成后,检查土含水量,若过小,用洒水车在土层上洒水闷料,洒水要均匀,防止出现局部水分过多现象;3.4、配料拌和3.4.1、按设计规定的灰土配合比3:7(石灰:土,体积比),计算摊铺土方所需的石灰数量,将石灰铺在土层上;3.4.2、用装载机辅以人工将石灰均匀摊开,石灰摊铺完后,表面没有空白位置,并校核石灰用量;3.4.3、拌和:装载机翻拌三遍→旋耕机拌和两遍→装载机翻拌一遍。拌和过程中随时检查调整拌和深度,使土层全部翻透。并避免翻拌过深。并适当控制含水量,如含水分...
