工业管道颜色及标识规范VIP免费

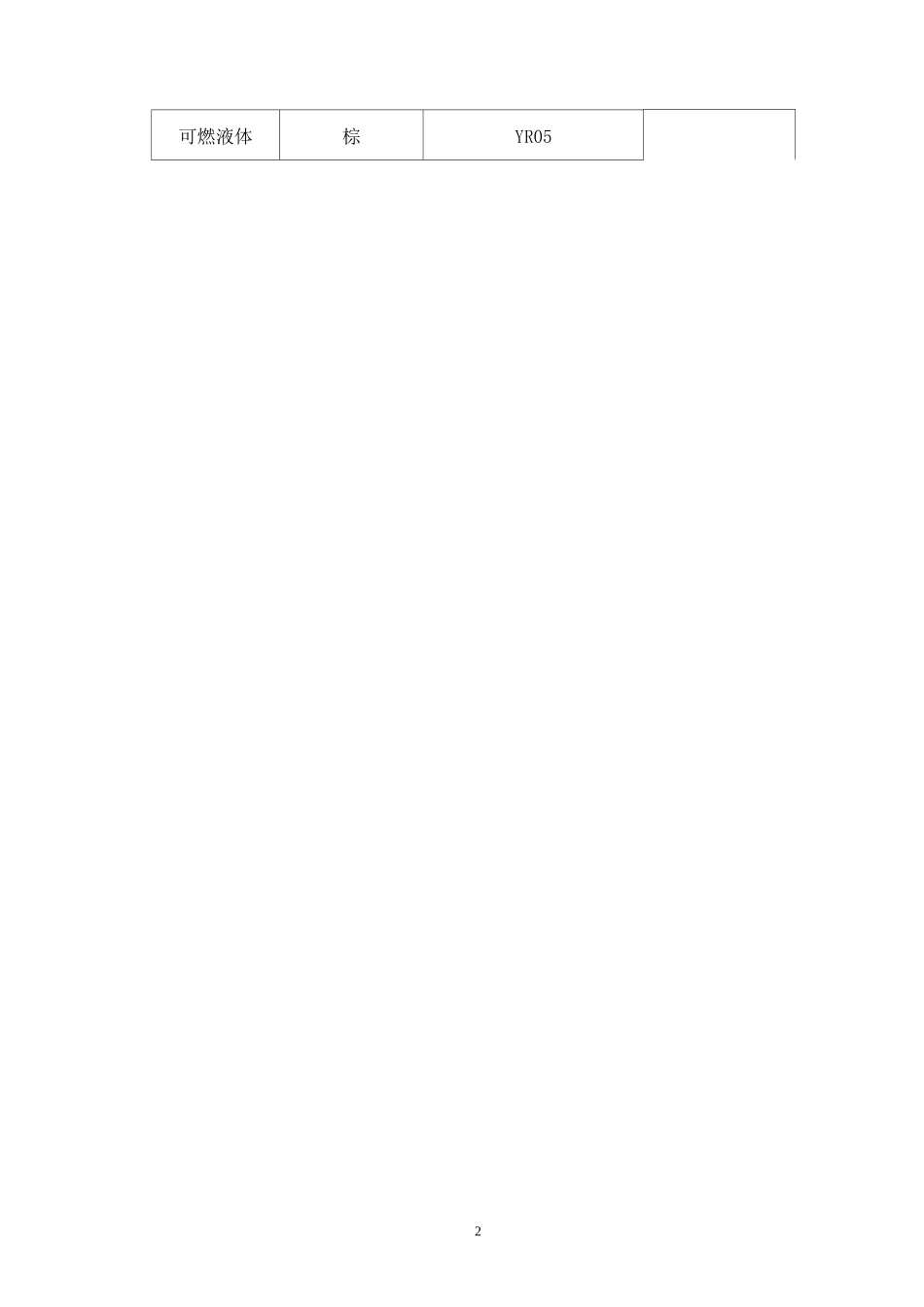

11.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。本规范适用于工业生产中非地下埋没的气体和液体的输送管道。3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。3.2识别符号：用以识别工业管道内的物质名称和状态的记号。3.3危险标识：表示工业管道内的物质为危险化学品。3.4消防标识：表示工业管道内的物质专用于灭火。4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。物质种类基本识别色颜色标准编号色样水艳绿G03见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P022可燃液体棕YR05物盛种类基本识别強水，艳録.水蒸气丈红空气淡灰气体中黄醱或碱紫可燃液体棕其它液怵里氧气渎蓝3勰色标准编号C03R03B03Y07P02YR05FE06其他液体黑氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。a）管道全长上标识;b）在管道上以宽为150mm的色环标识；c）在管道上以长方形的识别色标牌标识；d）在管道上以带箭头的长方形识别色标牌标识;e）在管道上以系挂的识别色标牌标识。4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。4.44.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。4.5当管道采用4.2中b）,c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1物质名称的标识a）物质全称。例如：氮气、硫酸、甲醇。b）化学分子式。例如：N、HSO、CHOH。22435.2物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以4双向箭头表示。5.2.2当基本识别色的标识方法米用4.2中d）和e）时，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。5.3物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定米用。5.45.1和5.3中的字母、数字的最小字体，以及5.2中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。6.安全标识6.1危险标识a）适用范围：管道内的物质，凡属于GB13690所列的危险化学品，其管道应设置危险标识。b）表示方法：在管道上涂150mm宽黄色，在黄色两侧各涂25mm宽黑色的色环或色带，安全色范围应符合GB2893的规定。c）表示场所：基本识别色的标识上或附近。6.2消防标识工业生产中设置的消防专用管道应遵守GB13495的规定，并在管道上标识“消防专用”识别符号。标识部位、最小字体应分别符合4.5、5.4的规定。57.工业管道涂颜色和注字规定表工业管道涂颜色和注字规定表序号介质名称涂色管道注字名称注字颜色1工业水绿上水白2井水绿井水白3生活水绿生活水白4过滤水绿过滤水白5循环上水绿循环上水白6循环下水绿循环回水白7软化水绿软化水白8清静下水绿净化水白9热循环回水（上）暗红热水（上）白10热循环回水暗红热水（回）白11消防水绿消防水红12消防泡沫红消防泡沫白13冷冻水（上）淡绿冷冻水红14冷冻回水淡绿冷冻回水红15冷冻盐水（上）淡绿冷冻盐水（上）红16冷冻盐水（回）淡绿冷冻盐水（回）红17低压蒸汽红低压蒸汽白18中压蒸汽红中压蒸汽白19高压蒸汽红高压蒸汽白620过热蒸汽暗红过热蒸汽白21蒸汽回水冷凝液暗红蒸汽冷凝液（回）绿22废气的蒸汽冷凝液暗红蒸汽冷凝液（废）黑八、、23空气（压缩空气）深蓝压缩空气白24仪表用空气深蓝仪表空气白25氧气天蓝氧气黑八、、26氢气深绿氢气红27氮（低压气）黄低压氮黑八、、28氮（高压气）黄高压氮黑八、、29仪表用氮黄仪表用氮黑八、、30二氧化氮黑八、、二氧化氮黄31真空白真空天蓝32氨气黄氨黑八、、33液氨黄液氨黑八、、34氨水黄氨水绿35氯气草绿氯气白36液氨草绿纯氯白37纯碱粉红纯碱白38烧碱深蓝烧碱白39盐碱灰盐酸...
