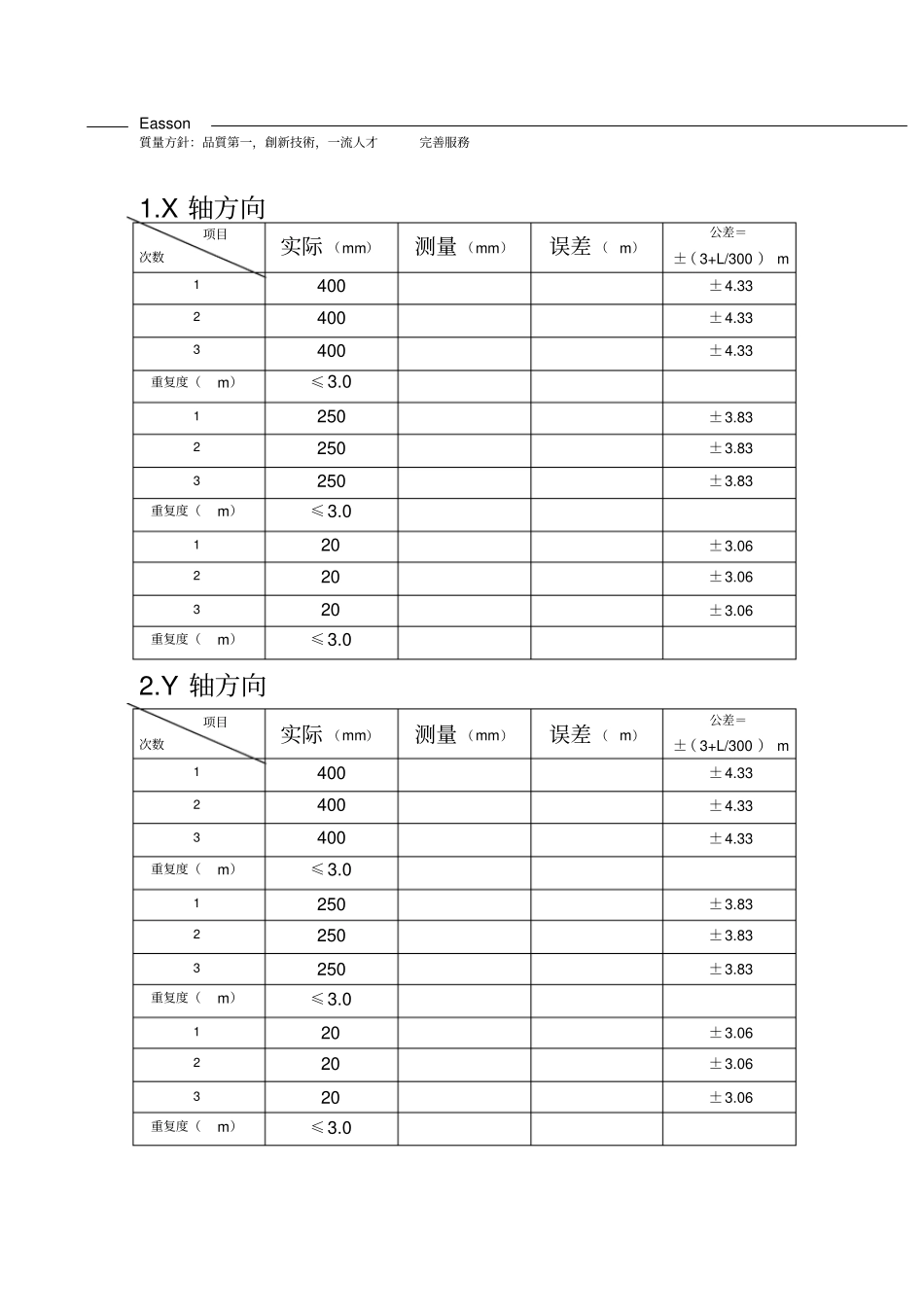

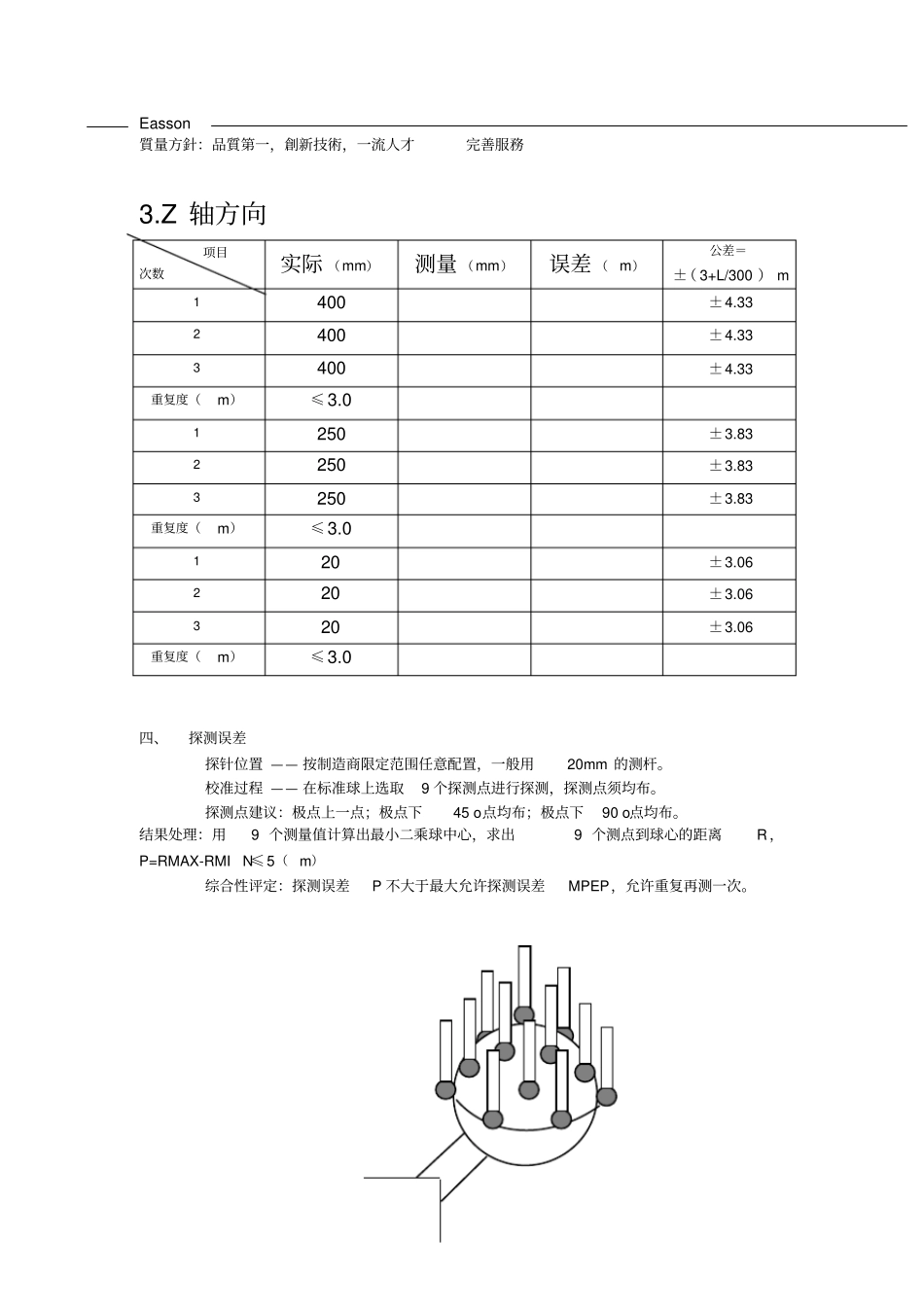

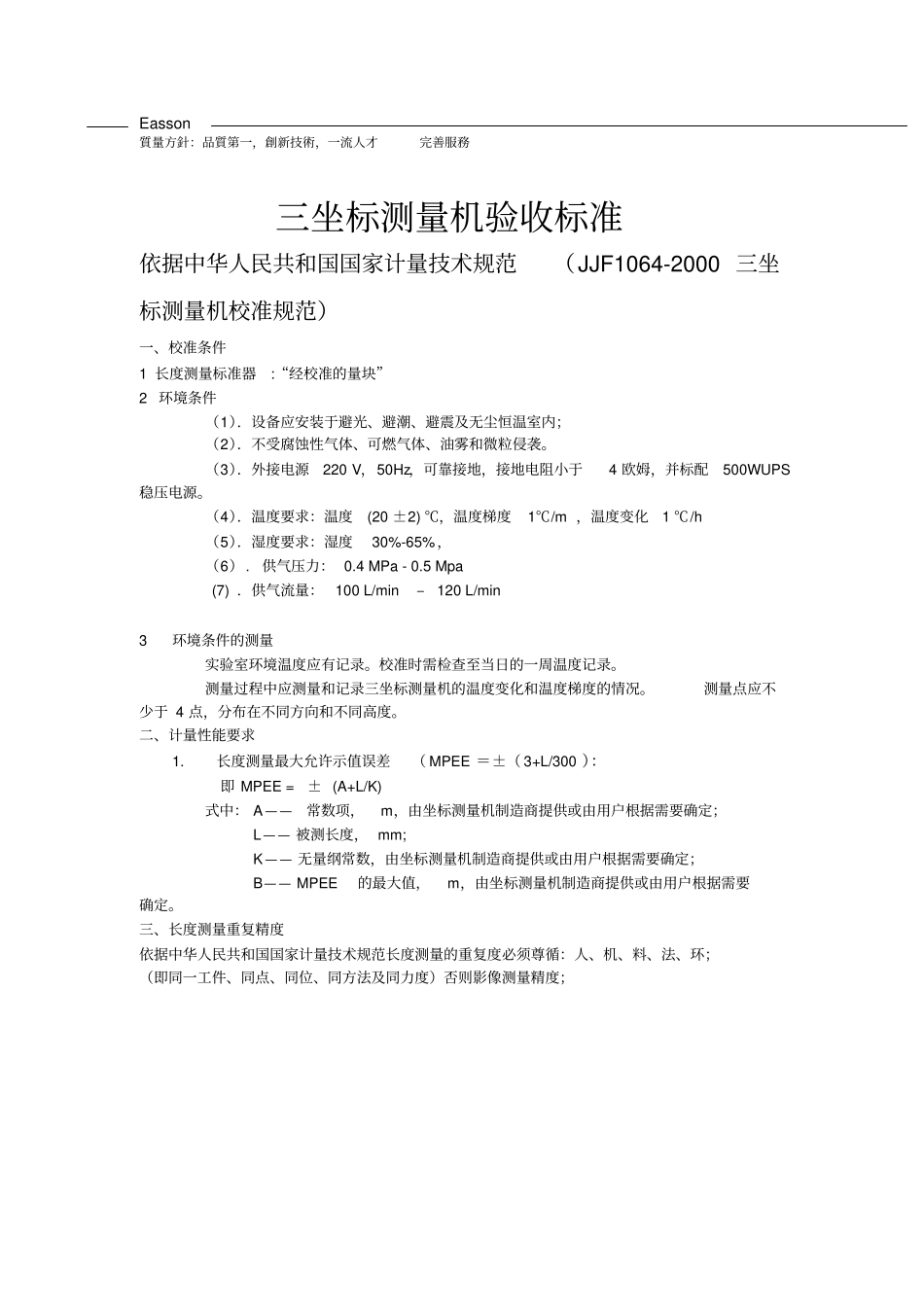

Easson質量方針：品質第一，創新技術，一流人才完善服務三坐标测量机验收标准依据中华人民共和国国家计量技术规范（JJF1064-2000三坐标测量机校准规范）一、校准条件1长度测量标准器:“经校准的量块”2环境条件（1）．设备应安装于避光、避潮、避震及无尘恒温室内；（2）．不受腐蚀性气体、可燃气体、油雾和微粒侵袭。（3）．外接电源220V，50Hz，可靠接地，接地电阻小于4欧姆，并标配500WUPS稳压电源。（4）．温度要求：温度(20±2)℃，温度梯度1℃/m，温度变化1℃/h（5）．湿度要求：湿度30%-65%，（6）.供气压力：0.4MPa-0.5Mpa(7)．供气流量：100L/min–120L/min3环境条件的测量实验室环境温度应有记录。校准时需检查至当日的一周温度记录。测量过程中应测量和记录三坐标测量机的温度变化和温度梯度的情况。测量点应不少于4点，分布在不同方向和不同高度。二、计量性能要求1.长度测量最大允许示值误差（MPEE＝±（3+L/300）：即MPEE=±(A+L/K)式中：A——常数项，m，由坐标测量机制造商提供或由用户根据需要确定；L——被测长度，mm;K——无量纲常数，由坐标测量机制造商提供或由用户根据需要确定；B——MPEE的最大值，m，由坐标测量机制造商提供或由用户根据需要确定。三、长度测量重复精度依据中华人民共和国国家计量技术规范长度测量的重复度必须尊循：人、机、料、法、环；（即同一工件、同点、同位、同方法及同力度）否则影像测量精度；Easson質量方針：品質第一，創新技術，一流人才完善服務1.X轴方向项目次数实际（mm）测量（mm）误差（m）公差＝±（3+L/300）m1400±4.332400±4.333400±4.33重复度（m）≤3.01250±3.832250±3.833250±3.83重复度（m）≤3.0120±3.06220±3.06320±3.06重复度（m）≤3.02.Y轴方向项目次数实际（mm）测量（mm）误差（m）公差＝±（3+L/300）m1400±4.332400±4.333400±4.33重复度（m）≤3.01250±3.832250±3.833250±3.83重复度（m）≤3.0120±3.06220±3.06320±3.06重复度（m）≤3.0Easson質量方針：品質第一，創新技術，一流人才完善服務3.Z轴方向项目次数实际（mm）测量（mm）误差（m）公差＝±（3+L/300）m1400±4.332400±4.333400±4.33重复度（m）≤3.01250±3.832250±3.833250±3.83重复度（m）≤3.0120±3.06220±3.06320±3.06重复度（m）≤3.0四、探测误差探针位置——按制造商限定范围任意配置，一般用20mm的测杆。校准过程——在标准球上选取9个探测点进行探测，探测点须均布。探测点建议：极点上一点；极点下45o点均布；极点下90o点均布。结果处理：用9个测量值计算出最小二乘球中心，求出9个测点到球心的距离R，P=RMAX-RMIN≤5（m）综合性评定：探测误差P不大于最大允许探测误差MPEP，允许重复再测一次。Easson質量方針：品質第一，創新技術，一流人才完善服務五.球的探测误差项目次数实际球半径（mm）测量半径（mm）误差（m）P=RMAX-RMIN≤5（m）123456789Easson質量方針：品質第一，創新技術，一流人才完善服務机器型号：机器编号：按照三坐标测量机购买合同，依据中华人民共和国国家计量技术规范（JJF1064-2000三坐标测量机校准规范），对三坐标进行精度验收，各项精度指标均达到整机技术要求。附：1.精度验收数据X、Y、Z轴精度报告2.设备装箱清单明细表甲方：乙方：苏州怡信光电科技有限公司验收代表：（）现场交机人员：验收日期：年月日验收日期：年月日
