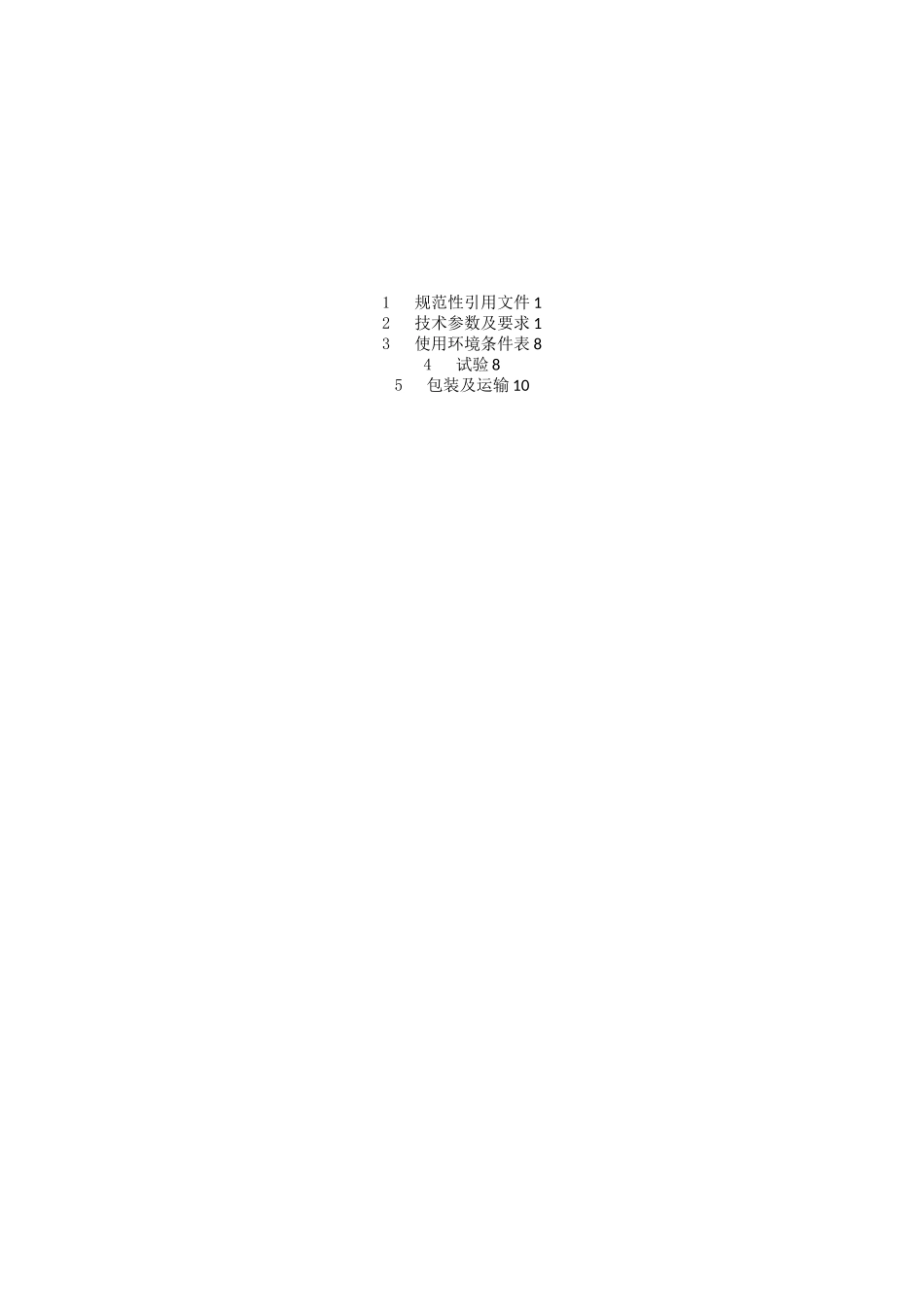

低压电力电缆技术规范1规范性引用文件12技术参数及要求13使用环境条件表84试验85包装及运输10－1－低压电力电缆技术规范1规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本适用于本文件。GB12706额定电压lkV(Um=1.2kV)至到35kV(Um=40.5kV)挤包绝缘电力电缆及附件IEC60502额定电压1kV(Um=1.2kV)到30kVUm=36kV)的挤包绝缘电力电缆及附件GB3597电力电缆铜、铝导电线芯GB/T3048电线电缆电性能试验方法GB/T3956电缆的导体GB6995电线电缆识别标志方法DL/T401高压电缆选用导则GB2952电缆外护套GB50217电力工程电缆设计规范2技术参数及要求2.1设备名称1kV交联电缆2.2系统额定电压：1kV及以下2.3电缆额定电压(U0/U)：0.6/1kV2.4额定频率：50Hz2.5敷设条件敷设环境有空气中、直埋、沟槽、排管、桥架、竖井、隧道等多种方式。地下敷设时电缆局部可能完全浸于水中。2.60.6/1kV挤包绝缘电力电缆结构及技术参数见表1。表1技术参数特性表序号项目单位标准参数值备注10.6/1kV挤包绝缘电力电缆结构参数序号项目单位标准参数值备注1.1电缆型号/YJV、YJV22、WD-YJY、WD-YJY22、NH-YJV、NH-YJV22、阻燃等级ZA、ZB、ZC1.2铜导体材料/铜材料生产厂及牌号/供货方提供芯数X标称截面芯Xmm2一芯：2.5;4;6;10;16;25;35;50;70;95;120;150;185;240;300二芯：4;6;10;16;25;35;50;70;95;120;150二芯：6;10;164+1芯：10/6;16/10;25/16;35/16;50/25;70/35;95/50;120/70;120/95;150/95;185/95;240/1204芯：10;16;25;35;50;70;95;120;150;185;240结构形式圆形紧压紧压系数三0.9序号项目单位标准参数值备注1.3绝缘材料、生产厂及牌号/供货方填写最薄点厚度不小于标称值%90偏心度%10%1.4金属屏蔽铜带层数层三1铜带厚度mm20.10搭盖率不小于%151.5填充层填充材料/供货方填写1.6隔离套挤包材料/供货方填写1.7内衬层材料/供货方填写1.8铠装层材料/镀锌钢带钢带厚度直径mm0.2~0.8钢带层数层21.9外护套材料/PVC/PE材料生产厂及牌号/供货方提供颜色/黑色/红色最薄点厚度不小于标称值%8020.6/1kV挤包绝缘电力电缆技术参数2.120°C时铜导体最大直流电阻Q/km1.151X160.7271X250.5241X350.3871X500.2681X700.1931X950.1531X120－4－序号项目单位标准参数值备注0.1241X1504.612X43.082X61.832X101.152X160.7272X250.5242X350.3872X500.2682X700.1932X953.08/4.614X6+1X41.83/3.084X10+1X61.15/1.834X16+1X100.727/1.154X25+1X160.524/1.154X35+1X160.387/0.7274X50+1X250.268/0.5244X70+1X350.193/0.3874X95+1X500.153/0.2684X120+1X700.153/0.1934X120+1X950.124/0.1934X150+1X950.0991/0.1934X185+1X950.0754/0.1534X240+1X1201.834X10序号项目单位标准参数值备注1.154X160.7274X250.5244X350.3874X500.2684X700.1934X950.1534X1200.1244X1500.09914X1850.07544X2402.2导体温度°CPVCXLPE7090正常运行时最高允许温度160250短路时最高允许温度2.3出厂工频电压试验（5min）kV3.52.4电缆敷设时允许环境温度C三02.5电缆在正常使用条件下的寿命年三302.6最大烟密度（低烟）%60采用阻燃电缆时填写2.7最大烟密度（低烟）%80米用低烟无卤电缆时填写2.8电缆阻燃级别级以词条为准采用阻燃电缆时填写30.6/1kV挤包绝缘电力电缆非电技术参数3.1绝PVCXLPE序号项目单位标准参数值备注缘老化前抗张强度不小于N/mm212.512.5老化前断裂伸长率不小于%150200老化后抗张强度变化率不超过%±25±25老化后断裂伸长率变化率不超过%±25±253.2外护套PEPVC老化前抗张强度不小于12.512.5老化前断裂伸长率不小于%300150老化后抗张强度变化率不超过%/±25老化后断裂伸长率变化率不超过%/±25热冲击试验/不开裂不开裂低温冲击试验/不开裂不开裂取大允许收缩%3/热失重，最大允许失重mg/cm2/1.52.7结构材料2.7.1导体2.7.1.1导体表面应光洁、无油污、无损伤绝缘的毛刺、锐边，无凸起或断裂的单线。2.7.1.2铜导体应符合GB3953中的TY型圆铜线。导线的节距比、绞向应符合GB3957的规定。2.7.2绝缘2.7.2.1绝缘采用交联聚乙烯。2.7.2.2绝缘应紧密挤包在导体上，绝缘表面应平整...
