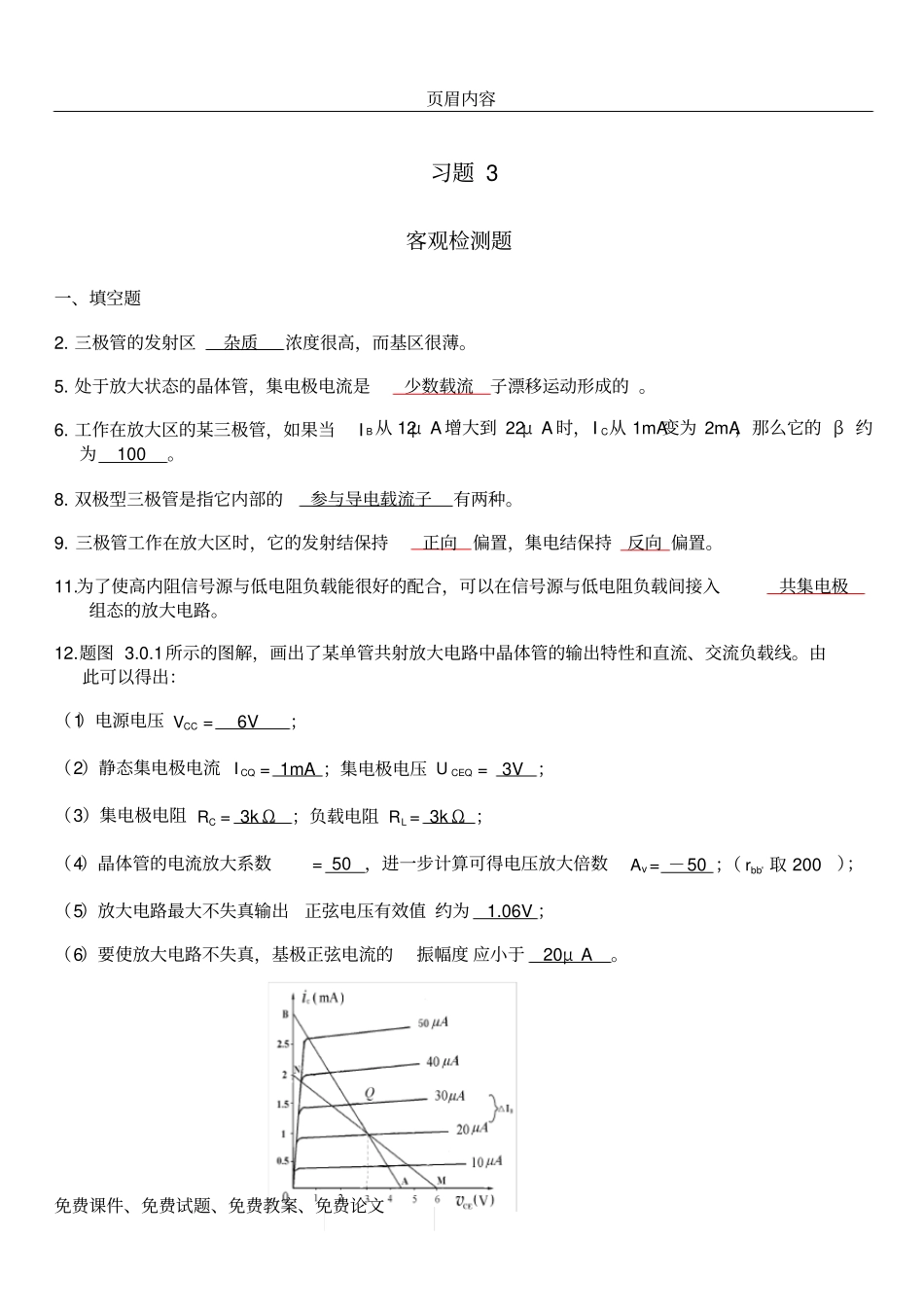

页眉内容免费课件、免费试题、免费教案、免费论文习题3客观检测题一、填空题2.三极管的发射区杂质浓度很高，而基区很薄。5.处于放大状态的晶体管，集电极电流是少数载流子漂移运动形成的。6.工作在放大区的某三极管，如果当IB从12μA增大到22μA时，IC从1mA变为2mA，那么它的β约为100。8.双极型三极管是指它内部的参与导电载流子有两种。9.三极管工作在放大区时，它的发射结保持正向偏置，集电结保持反向偏置。11.为了使高内阻信号源与低电阻负载能很好的配合，可以在信号源与低电阻负载间接入共集电极组态的放大电路。12.题图3.0.1所示的图解，画出了某单管共射放大电路中晶体管的输出特性和直流、交流负载线。由此可以得出：（1）电源电压CCV=6V；（2）静态集电极电流CQI=1mA；集电极电压CEQU=3V；（3）集电极电阻CR=3kΩ；负载电阻LR=3kΩ；（4）晶体管的电流放大系数=50，进一步计算可得电压放大倍数vA=－50；（'bbr取200）；（5）放大电路最大不失真输出正弦电压有效值约为1.06V；（6）要使放大电路不失真，基极正弦电流的振幅度应小于20μA。页眉内容免费课件、免费试题、免费教案、免费论文13.稳定静态工作点的常用方法有射极偏置电路和集电极－基极偏置电路。14.有两个放大倍数相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。在负载开路的条件下，测得A放大器的输出电压小，这说明A的输入电阻小。15.三极管的交流等效输入电阻随静态工作点变化。16.共集电极放大电路的输入电阻很大，输出电阻很小。17.放大电路必须加上合适的直流偏置才能正常工作。18.共射极、共基极、共集电极放大电路有功率放大作用；19.共射极、共基极放大电路有电压放大作用；20.共射极、共集电极放大电路有电流放大作用；21.射极输出器的输入电阻较大，输出电阻较小。22.射极输出器的三个主要特点是输出电压与输入电压近似相同、输入电阻大、输出电阻小。23.“小信号等效电路”中的“小信号”是指“小信号等效电路”适合于微小的变化信号的分析，不适合静态工作点和电流电压的总值的求解，不适合大信号的工作情况分析。24.放大器的静态工作点由它的直流通路决定，而放大器的增益、输入电阻、输出电阻等由它的交流通路决定。25.图解法适合于求静态工作Q点；小、大信号工作情况分析，而小信号模型电路分析法则适合于求交变小信号的工作情况分析。26.放大器的放大倍数反映放大器放大信号的能力；输入电阻反映放大器索取信号源信号大小的能力；而输出电阻则反映出放大器带负载能力。27.对放大器的分析存在静态和动态两种状态，静态值在特性曲线上所对应的点称为Q点。28.在单级共射放大电路中，如果输入为正弦波形，用示波器观察VO和VI的波形，则VO和VI的相位关页眉内容免费课件、免费试题、免费教案、免费论文系为反相；当为共集电极电路时，则VO和VI的相位关系为同相。29.在由NPN管组成的单管共射放大电路中，当Q点太高（太高或太低）时，将产生饱和失真，其输出电压的波形被削掉波谷；当Q点太低（太高或太低）时，将产生截止失真，其输出电压的波形被削掉波峰。32.PNP三极管输出电压的顶部部失真都是饱和失真。33.多级放大器各级之间的耦合连接方式一般情况下有RC耦合，直接耦合，变压器耦合。34.BJT三极管放大电路有共发射极、共集电极、共基极三种组态。35.不论何种组态的放大电路，作放大用的三极管都工作于其输出特性曲线的放大区。因此，这种BJT接入电路时，总要使它的发射结保持正向偏置，它的集电结保持反向偏置。36.某三极管处于放大状态，三个电极A、B、C的电位分别为-9V、-6V和-6.2V，则三极管的集电极是A，基极是C，发射极是B。该三极管属于PNP型，由锗半导体材料制成。37.电压跟随器指共集电极电路，其电压的放大倍数为1；电流跟随器指共基极电路，指电流的放大倍数为1。38.温度对三极管的参数影响较大，当温度升高时，CBOI增加，增加，正向发射结电压BEU减小，CMP减小。40.放大器产生非线性失真的原因是三极管或场效应管工作在非放大区。41.在题图3.0.2电路中，某一参数变化时，CEQV的变化情况（a.增加，b，减小，c.不变，将答案填入相应的空格内）...
