三甲医院气体系统方案要点VIP免费

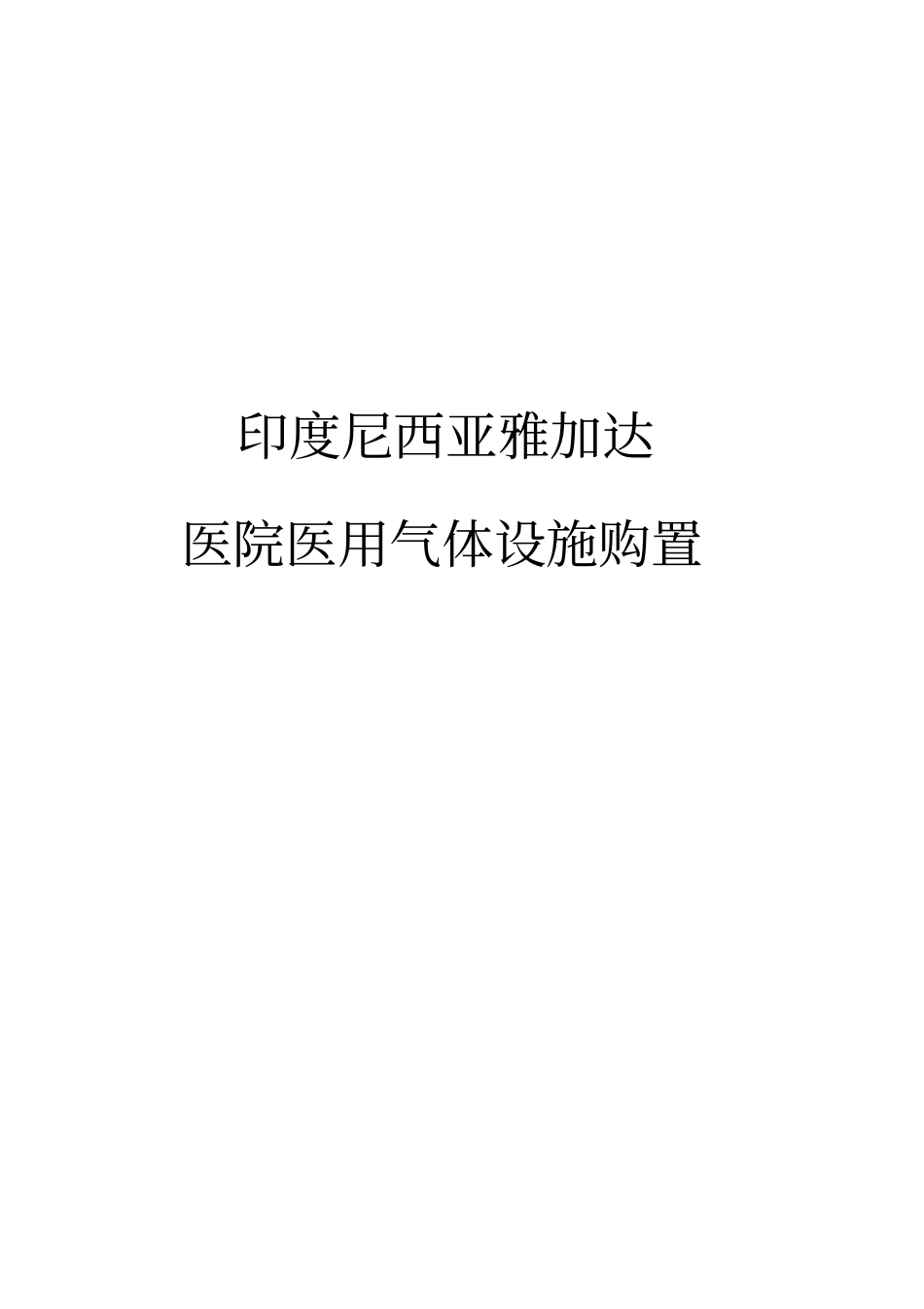

三甲医院气体系统方案要点_第1页
1/13

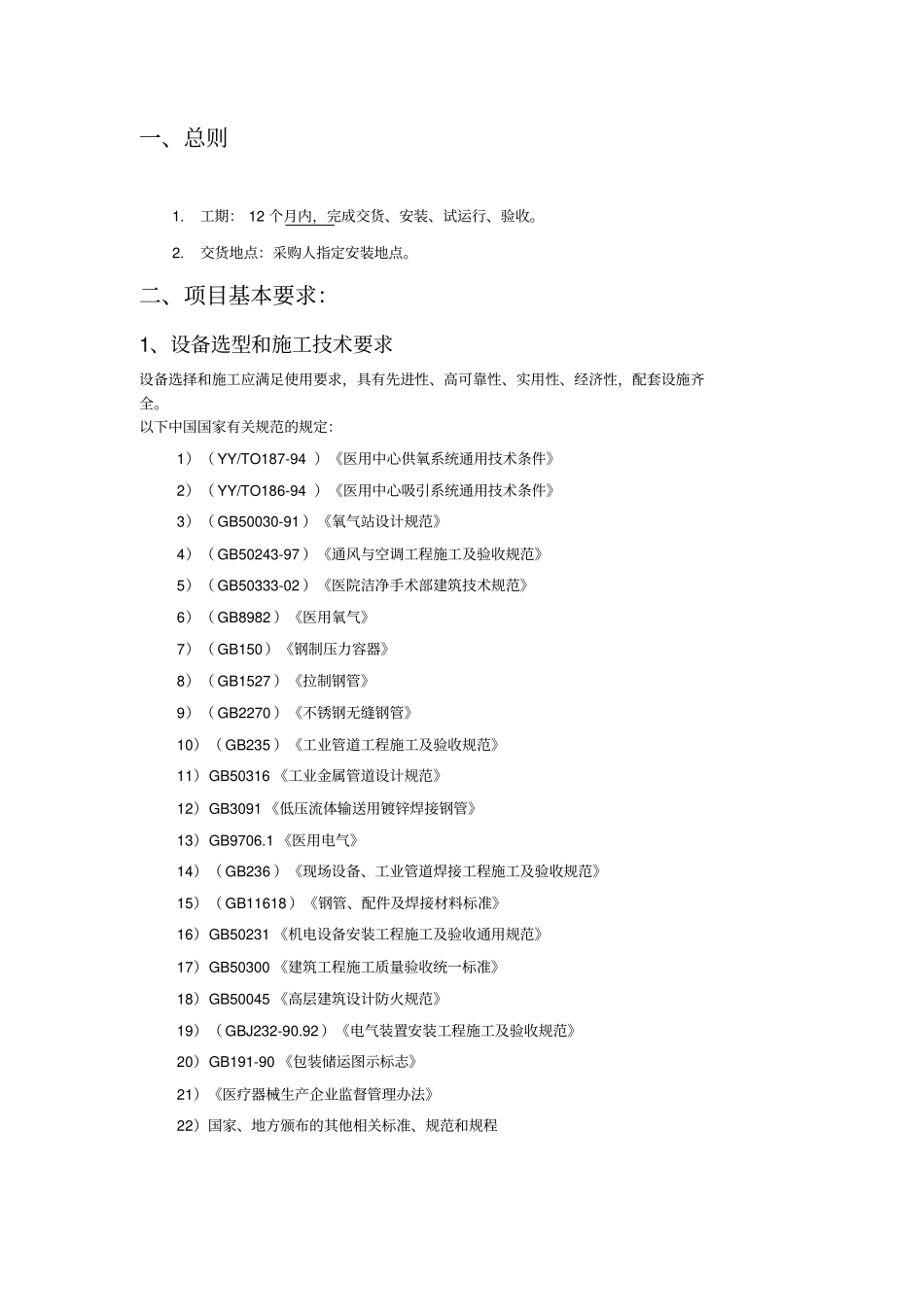

三甲医院气体系统方案要点_第2页
2/13

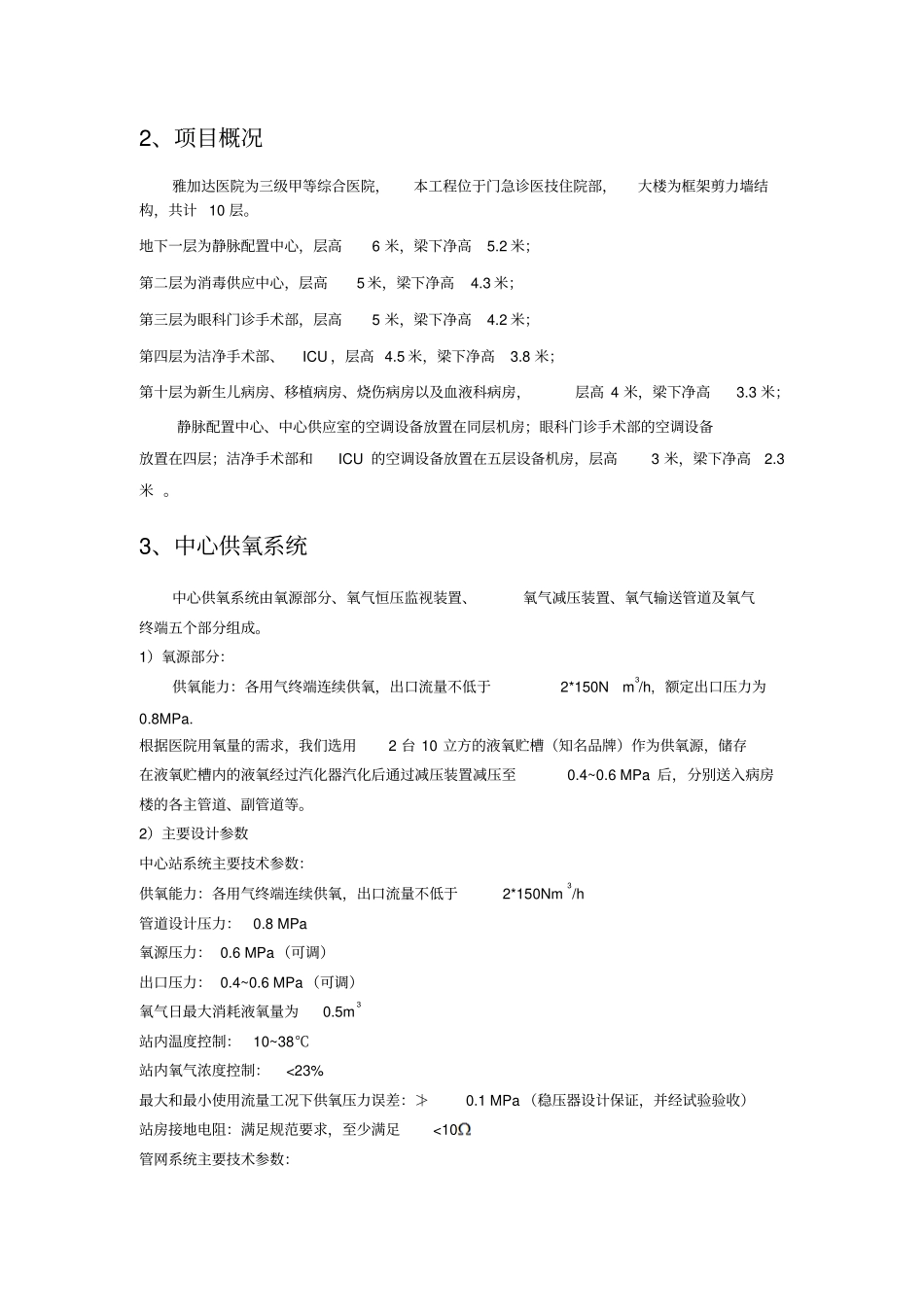

三甲医院气体系统方案要点_第3页
3/13
印度尼西亚雅加达医院医用气体设施购置一、总则1.工期:12个月内,完成交货、安装、试运行、验收。2.交货地点:采购人指定安装地点。二、项目基本要求:1、设备选型和施工技术要求设备选择和施工应满足使用要求,具有先进性、高可靠性、实用性、经济性,配套设施齐全。以下中国国家有关规范的规定:1)(YY/TO187-94)《医用中心供氧系统通用技术条件》2)(YY/TO186-94)《医用中心吸引系统通用技术条件》3)(GB50030-91)《氧气站设计规范》4)(GB50243-97)《通风与空调工程施工及验收规范》5)(GB50333-02)《医院洁净手术部建筑技术规范》6)(GB8982)《医用氧气》7)(GB150)《钢制压力容器》8)(GB1527)《拉制钢管》9)(GB2270)《不锈钢无缝钢管》10)(GB235)《工业管道工程施工及验收规范》11)GB50316《工业金属管道设计规范》12)GB3091《低压流体输送用镀锌焊接钢管》13)GB9706.1《医用电气》14)(GB236)《现场设备、工业管道焊接工程施工及验收规范》15)(GB11618)《钢管、配件及焊接材料标准》16)GB50231《机电设备安装工程施工及验收通用规范》17)GB50300《建筑工程施工质量验收统一标准》18)GB50045《高层建筑设计防火规范》19)(GBJ232-90.92)《电气装置安装工程施工及验收规范》20)GB191-90《包装储运图示标志》21)《医疗器械生产企业监督管理办法》22)国家、地方颁布的其他相关标准、规范和规程2、项目概况雅加达医院为三级甲等综合医院,本工程位于门急诊医技住院部,大楼为框架剪力墙结构,共计10层。地下一层为静脉配置中心,层高6米,梁下净高5.2米;第二层为消毒供应中心,层高5米,梁下净高4.3米;第三层为眼科门诊手术部,层高5米,梁下净高4.2米;第四层为洁净手术部、ICU,层高4.5米,梁下净高3.8米;第十层为新生儿病房、移植病房、烧伤病房以及血液科病房,层高4米,梁下净高3.3米;静脉配置中心、中心供应室的空调设备放置在同层机房;眼科门诊手术部的空调设备放置在四层;洁净手术部和ICU的空调设备放置在五层设备机房,层高3米,梁下净高2.3米。3、中心供氧系统中心供氧系统由氧源部分、氧气恒压监视装置、氧气减压装置、氧气输送管道及氧气终端五个部分组成。1)氧源部分:供氧能力:各用气终端连续供氧,出口流量不低于2*150Nm3/h,额定出口压力为0.8MPa.根据医院用氧量的需求,我们选用2台10立方的液氧贮槽(知名品牌)作为供氧源,储存在液氧贮槽内的液氧经过汽化器汽化后通过减压装置减压至0.4~0.6MPa后,分别送入病房楼的各主管道、副管道等。2)主要设计参数中心站系统主要技术参数:供氧能力:各用气终端连续供氧,出口流量不低于2*150Nm3/h管道设计压力:0.8MPa氧源压力:0.6MPa(可调)出口压力:0.4~0.6MPa(可调)氧气日最大消耗液氧量为0.5m3站内温度控制:10~38℃站内氧气浓度控制:<23%最大和最小使用流量工况下供氧压力误差:≯0.1MPa(稳压器设计保证,并经试验验收)站房接地电阻:满足规范要求,至少满足<10管网系统主要技术参数:分管道、终端压力为:0.3MPa(0.2~0.5MPa可调)普通病房每个终端氧气流量:≥10L/min手术室每个终端氧气流量:≥10~80L/min氧气管道气体流速:≮10m/s系统小时泄漏率:≤0.15%普通病房终端使用率:30%手术室、ICU室、抢救室、产科、血透科、血液病房的使用率:100%氧气管道可靠接地,接地电阻<4最大和最小使用流量工况下供氧压力误差不大于0.2MPa3)压力监测、报警装置和流量计为更好地监测各病区的氧气(负压)使用压力具体情况,确保系统安全运行,特在各个病区护士站配一台压力监测报警装置来监测本病区的压力,保证每个病区氧气压力不低于所需压力,以实现连续稳定地供氧,压力表精度不低于1.5级,压力过高或过低都会发出声光报警。为了方便各病区进行流量计量,特在各病区的副管道上安装一台流量计,以方便科室之间成本核算(停电8小时内可继续进行计量,不影响使用)。对各科室用氧气量进行计量,一能便于实行科室核算;二能及时发现管道氧气是否泄漏;三能促进科室节约用氧减少院方开支,是目前供氧系统的必备仪器。4)氧气二级减压装置根据院方各病区的实际情况...
