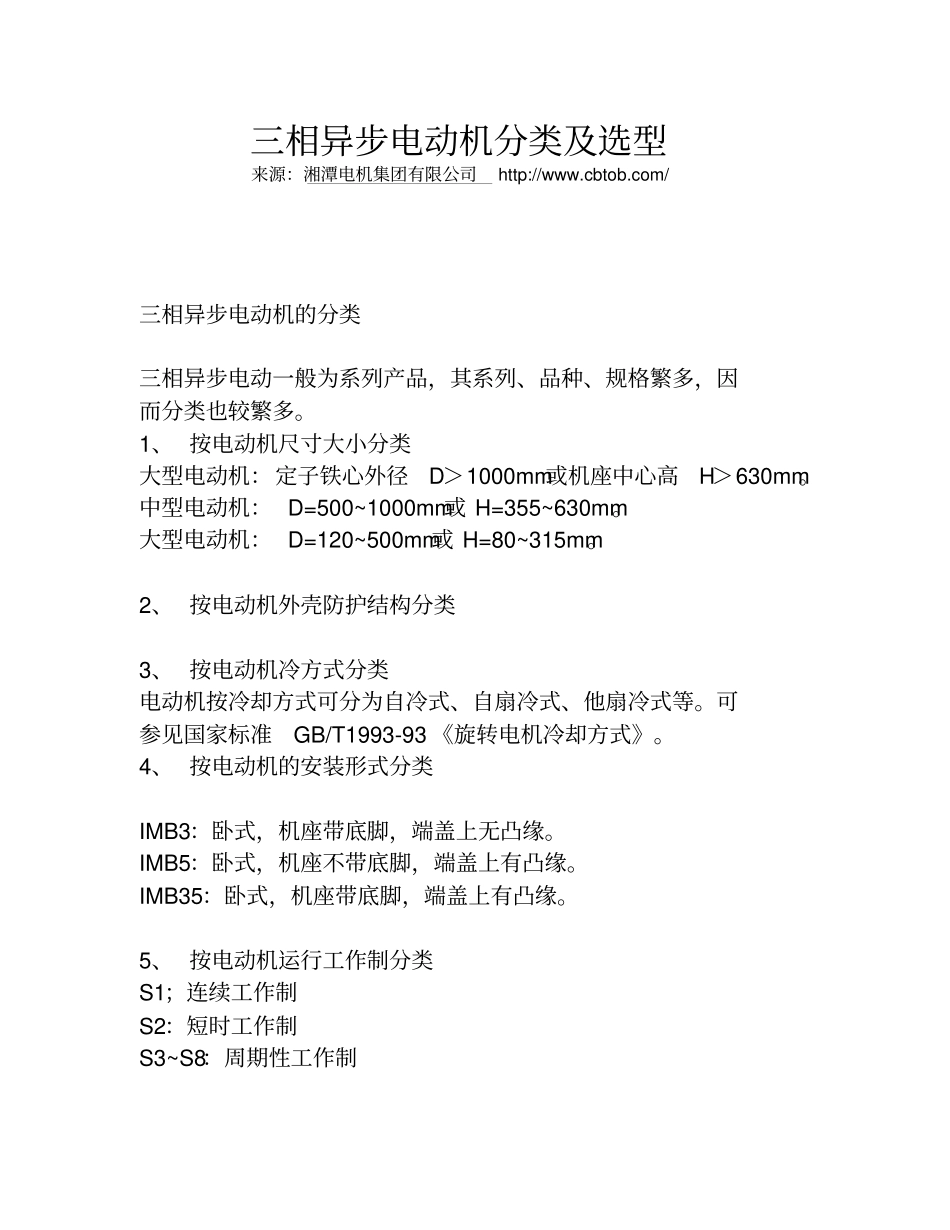

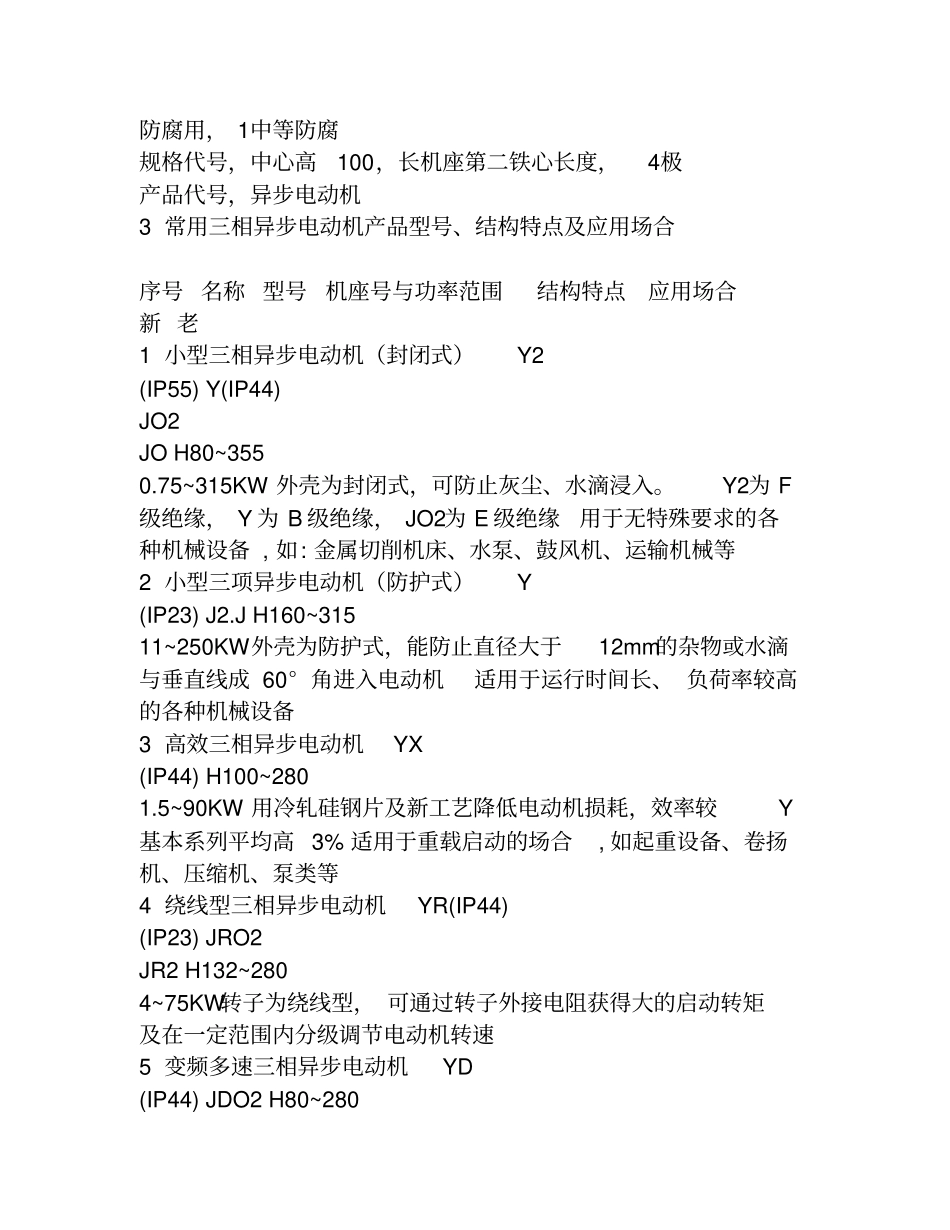

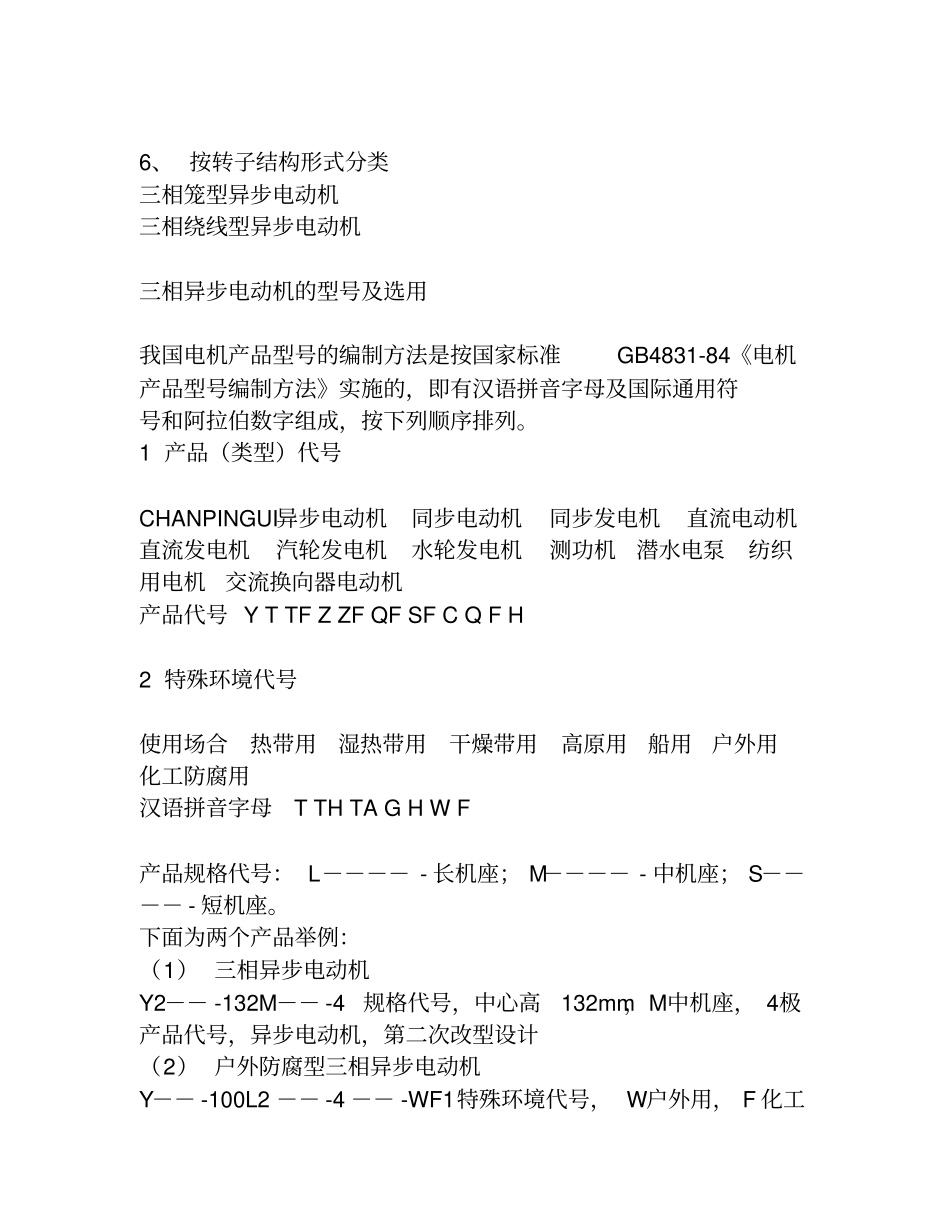

三相异步电动机分类及选型来源：湘潭电机集团有限公司http://www.cbtob.com/三相异步电动机的分类三相异步电动一般为系列产品，其系列、品种、规格繁多，因而分类也较繁多。1、按电动机尺寸大小分类大型电动机：定子铁心外径D＞1000mm或机座中心高H＞630mm。中型电动机：D=500~1000mm或H=355~630mm。大型电动机：D=120~500mm或H=80~315mm。2、按电动机外壳防护结构分类3、按电动机冷方式分类电动机按冷却方式可分为自冷式、自扇冷式、他扇冷式等。可参见国家标准GB/T1993-93《旋转电机冷却方式》。4、按电动机的安装形式分类IMB3：卧式，机座带底脚，端盖上无凸缘。IMB5：卧式，机座不带底脚，端盖上有凸缘。IMB35：卧式，机座带底脚，端盖上有凸缘。5、按电动机运行工作制分类S1；连续工作制S2：短时工作制S3~S8：周期性工作制6、按转子结构形式分类三相笼型异步电动机三相绕线型异步电动机三相异步电动机的型号及选用我国电机产品型号的编制方法是按国家标准GB4831-84《电机产品型号编制方法》实施的，即有汉语拼音字母及国际通用符号和阿拉伯数字组成，按下列顺序排列。1产品（类型）代号CHANPINGUI异步电动机同步电动机同步发电机直流电动机直流发电机汽轮发电机水轮发电机测功机潜水电泵纺织用电机交流换向器电动机产品代号YTTFZZFQFSFCQFH2特殊环境代号使用场合热带用湿热带用干燥带用高原用船用户外用化工防腐用汉语拼音字母TTHTAGHWF产品规格代号：L－－－－-长机座；M－－－－-中机座；S－－－－-短机座。下面为两个产品举例：（1）三相异步电动机Y2－－-132M－－-4规格代号，中心高132mm，M中机座，4极产品代号，异步电动机，第二次改型设计（2）户外防腐型三相异步电动机Y－－-100L2－－-4－－-WF1特殊环境代号，W户外用，F化工防腐用，1中等防腐规格代号，中心高100，长机座第二铁心长度，4极产品代号，异步电动机3常用三相异步电动机产品型号、结构特点及应用场合序号名称型号机座号与功率范围结构特点应用场合新老1小型三相异步电动机（封闭式）Y2(IP55)Y(IP44)JO2JOH80~3550.75~315KW外壳为封闭式，可防止灰尘、水滴浸入。Y2为F级绝缘，Y为B级绝缘，JO2为E级绝缘用于无特殊要求的各种机械设备,如:金属切削机床、水泵、鼓风机、运输机械等2小型三项异步电动机（防护式）Y(IP23)J2.JH160~31511~250KW外壳为防护式，能防止直径大于12mm的杂物或水滴与垂直线成60°角进入电动机适用于运行时间长、负荷率较高的各种机械设备3高效三相异步电动机YX(IP44)H100~2801.5~90KW用冷轧硅钢片及新工艺降低电动机损耗，效率较Y基本系列平均高3%适用于重载启动的场合,如起重设备、卷扬机、压缩机、泵类等4绕线型三相异步电动机YR(IP44)(IP23)JRO2JR2H132~2804~75KW转子为绕线型，可通过转子外接电阻获得大的启动转矩及在一定范围内分级调节电动机转速5变频多速三相异步电动机YD(IP44)JDO2H80~2800.55~90KW在Y基本系列上派生，利用多套定子绕组接法来达到电动机的变速适合于万能、组合、专用切削机床及需多级调速的传动机构6高转差率三相异步电动机YH(IP44)JHO2H80~2800.55~90KW在Y系列上派生，用转子深槽及高电阻率转子导体结构、堵转转矩大，转差率高，堵转电流小，机械特性软，能承受冲击负载用于传动飞轮力矩较大及不均匀冲击负载，如锤击机、剪切机、冲压机、锻冶机等7电磁调速三相异步电动机YCTJZTH112~3350.55~90KW由Y系列电动机与电磁离合器组合而成。为恒转矩无级调速电动机用于恒转速无级调速场合，尤适用于风机、水泵等负载8电磁制动三相异步电动机YEJH80~2250.55~45KW在Y系列电动机一端加直流圆盘制动器组合而成，能快速停止，正确定位用于升降机械、运输、包装、建筑、食品、木工机械等9增安型三相异步电动机YAJAO2H80~2800.55~75KW在Y基本系列上对结构及防护上加强措施适用于有爆炸危险的场合10隔爆型三相异步电动机YBBJO2H80~3150.55~220KW在Y基本系列上派生，按隔爆标准规定生产用于煤矿及有可燃性气体的工厂11户外型三相异步电动机Y-WJO2-WH80~3150.55~160KW在Y基本系列上派生，采取加强结构密封和材料、工艺防腐措施。Y-W用于户外机械，Y-F用于有化学腐蚀介质的机...
