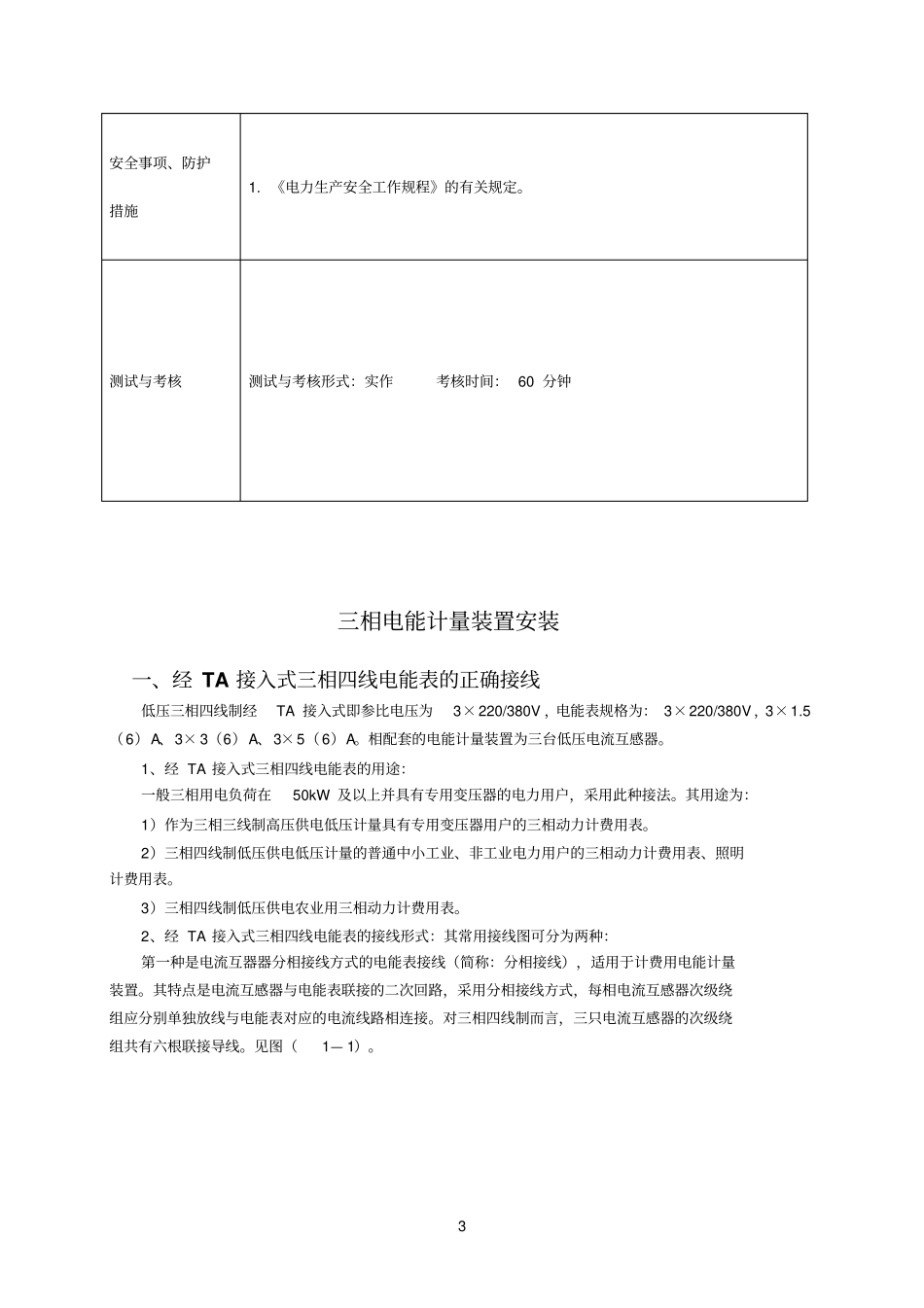

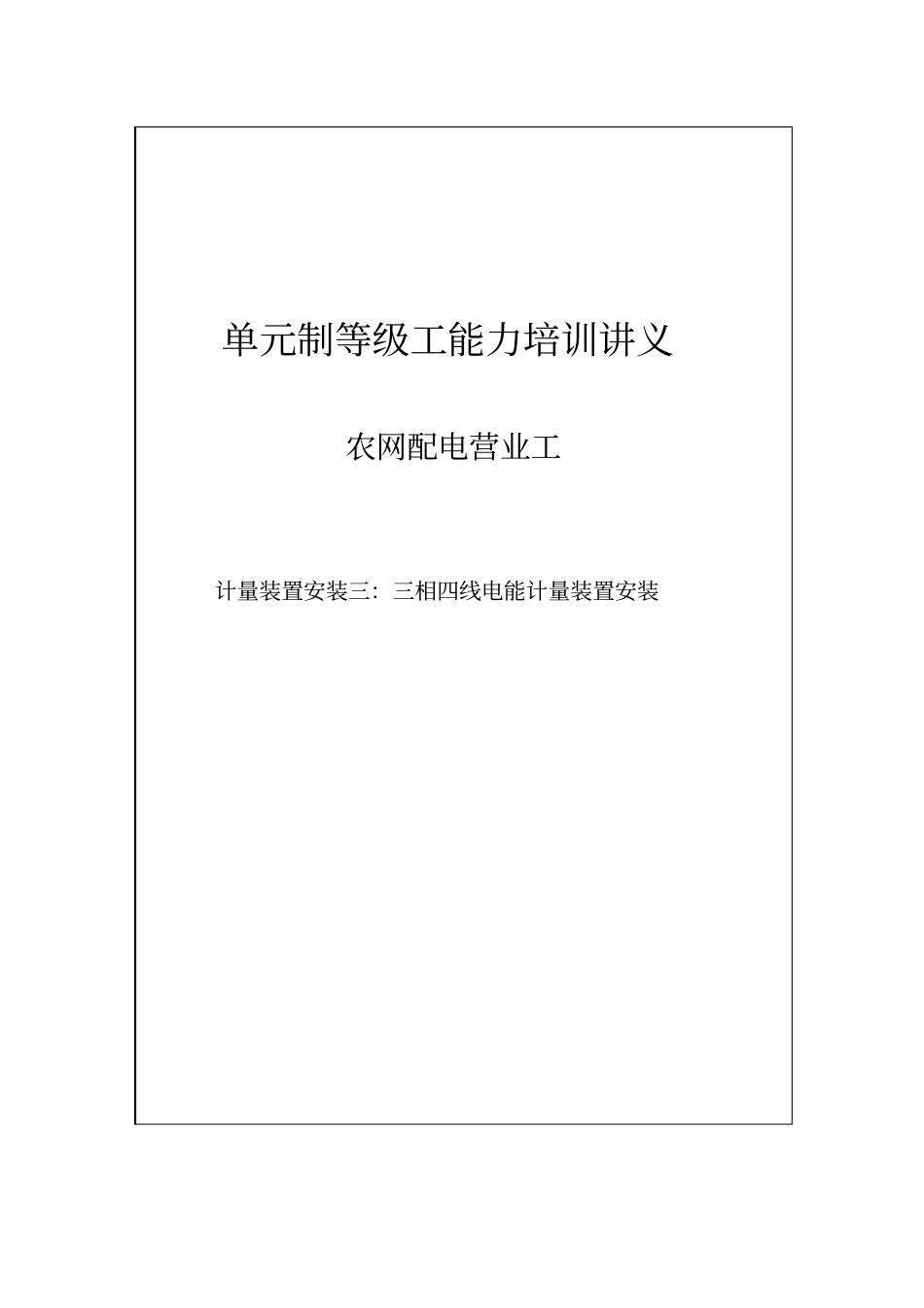

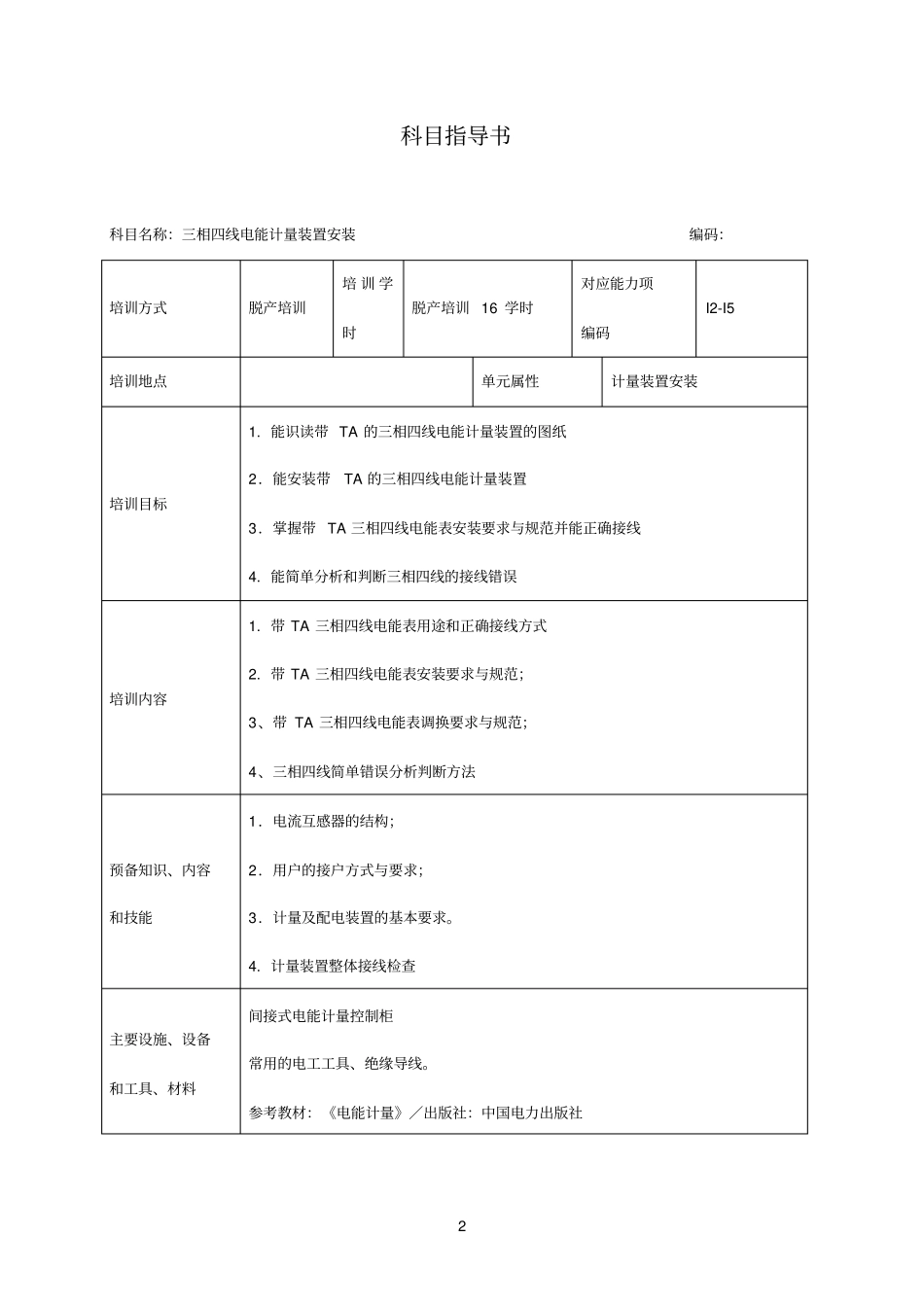

单元制等级工能力培训讲义农网配电营业工计量装置安装三：三相四线电能计量装置安装2科目指导书科目名称：三相四线电能计量装置安装编码：培训方式脱产培训培训学时脱产培训16学时对应能力项编码I2-I5培训地点单元属性计量装置安装培训目标1.能识读带TA的三相四线电能计量装置的图纸2．能安装带TA的三相四线电能计量装置3．掌握带TA三相四线电能表安装要求与规范并能正确接线4.能简单分析和判断三相四线的接线错误培训内容1.带TA三相四线电能表用途和正确接线方式2.带TA三相四线电能表安装要求与规范；3、带TA三相四线电能表调换要求与规范；4、三相四线简单错误分析判断方法预备知识、内容和技能1．电流互感器的结构；2．用户的接户方式与要求；3．计量及配电装置的基本要求。4.计量装置整体接线检查主要设施、设备和工具、材料间接式电能计量控制柜常用的电工工具、绝缘导线。参考教材：《电能计量》／出版社：中国电力出版社3安全事项、防护措施1.《电力生产安全工作规程》的有关规定。测试与考核测试与考核形式：实作考核时间：60分钟三相电能计量装置安装一、经TA接入式三相四线电能表的正确接线低压三相四线制经TA接入式即参比电压为3×220/380V，电能表规格为：3×220/380V，3×1.5（6）A、3×3（6）A、3×5（6）A。相配套的电能计量装置为三台低压电流互感器。1、经TA接入式三相四线电能表的用途：一般三相用电负荷在50kW及以上并具有专用变压器的电力用户，采用此种接法。其用途为：1）作为三相三线制高压供电低压计量具有专用变压器用户的三相动力计费用表。2）三相四线制低压供电低压计量的普通中小工业、非工业电力用户的三相动力计费用表、照明计费用表。3）三相四线制低压供电农业用三相动力计费用表。2、经TA接入式三相四线电能表的接线形式：其常用接线图可分为两种：第一种是电流互器器分相接线方式的电能表接线（简称：分相接线），适用于计费用电能计量装置。其特点是电流互感器与电能表联接的二次回路，采用分相接线方式，每相电流互感器次级绕组应分别单独放线与电能表对应的电流线路相连接。对三相四线制而言，三只电流互感器的次级绕组共有六根联接导线。见图（1—1）。4图1—1低压计量有功电能，经电流互感器接人式分相接线方式接线图注：对需进行功率因数考核的用户,应采用三相四线有功及三相四线无功电能表计量，安装接线见图（1—2）、图（1—2）。或使用一只电子式多功能电能表。图1—2低压计量有功及感性无功电能，经电流互感器接人式分相接线方式接线图5图1—3低压计量有功及感性、容性无功电能，经电流互感器接人式分相接线方式接线图第二种是电流互感器简化接线方式的电能表接线（简称：简化接线），适应用于非计费用电能计量装置。其特点是电流互感器与电能表联接的二次回路，采用简化接线方式，即各相电流互感器的次级绕组按照完全星形相接法连接。对三相四线制而言，三只电流互感器的次级绕组的同一个极性端（例如非极性端）合并相连，总共有四根联接导线。见图（1—3）。图1—1低压计量有功电能，经电流互感器接人式简化线方式接线图6需要指出的是图（1—3）为非计费用电能表接线图，DL/T825-2002《电能计量装置安装接线规则》规定对计费用的电能计量装置中不推荐，仅为内部测量用。此种接线方式从电路原理上与图（1—1）没有区别，但容易造成错误接线，也不容易检查。若有某相电流互感器二次导线接反时，将会使相线或零线导线中出现异常数值电流，而且只能靠停电来改正其二次接线。而分相接法较不容易接错，即使接错了也很容易检查和恢复。二、经TA接入式三相四线电能表的接线规则中华人民共和国电力行业标准DL/T825-2002《电能计量装置安装接线规则》要求：（简称：行标要求，下同。）1、按待装电能表端钮盒盖上的接线图正确接线。2、装表用导线颜色规定：A、B、C各相线及N中性线分别采用黄、绿、红及黑色。接地线用黄绿双色。这是符合国家标准GB/T2681-1981《电工成套装置中的导线颜色》规定。3、三相电能表端钮盒的接线端子，应遵循“一孔一线”，“孔线对应”原则。禁止在电能表端钮盒端子孔内同时连接两根导线，以减少在电能表更换时易...
