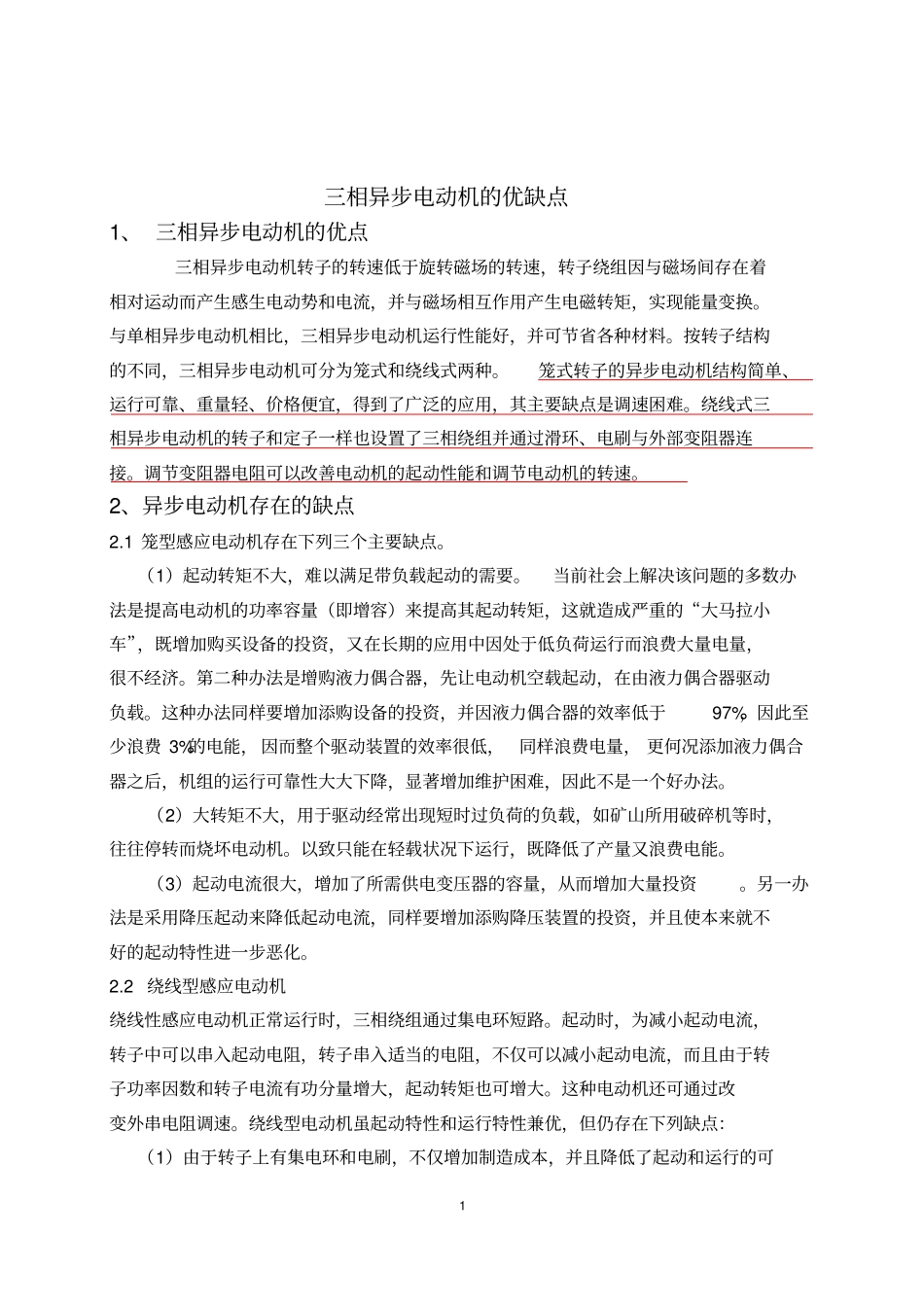

1三相异步电动机的优缺点1、三相异步电动机的优点三相异步电动机转子的转速低于旋转磁场的转速，转子绕组因与磁场间存在着相对运动而产生感生电动势和电流，并与磁场相互作用产生电磁转矩，实现能量变换。与单相异步电动机相比，三相异步电动机运行性能好，并可节省各种材料。按转子结构的不同，三相异步电动机可分为笼式和绕线式两种。笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜，得到了广泛的应用，其主要缺点是调速困难。绕线式三相异步电动机的转子和定子一样也设置了三相绕组并通过滑环、电刷与外部变阻器连接。调节变阻器电阻可以改善电动机的起动性能和调节电动机的转速。2、异步电动机存在的缺点2.1笼型感应电动机存在下列三个主要缺点。（1）起动转矩不大，难以满足带负载起动的需要。当前社会上解决该问题的多数办法是提高电动机的功率容量（即增容）来提高其起动转矩，这就造成严重的“大马拉小车”，既增加购买设备的投资，又在长期的应用中因处于低负荷运行而浪费大量电量，很不经济。第二种办法是增购液力偶合器，先让电动机空载起动，在由液力偶合器驱动负载。这种办法同样要增加添购设备的投资，并因液力偶合器的效率低于97%，因此至少浪费3%的电能，因而整个驱动装置的效率很低，同样浪费电量，更何况添加液力偶合器之后，机组的运行可靠性大大下降，显著增加维护困难，因此不是一个好办法。（2）大转矩不大，用于驱动经常出现短时过负荷的负载，如矿山所用破碎机等时，往往停转而烧坏电动机。以致只能在轻载状况下运行，既降低了产量又浪费电能。（3）起动电流很大，增加了所需供电变压器的容量，从而增加大量投资。另一办法是采用降压起动来降低起动电流，同样要增加添购降压装置的投资，并且使本来就不好的起动特性进一步恶化。2.2绕线型感应电动机绕线性感应电动机正常运行时，三相绕组通过集电环短路。起动时，为减小起动电流，转子中可以串入起动电阻，转子串入适当的电阻，不仅可以减小起动电流，而且由于转子功率因数和转子电流有功分量增大，起动转矩也可增大。这种电动机还可通过改变外串电阻调速。绕线型电动机虽起动特性和运行特性兼优，但仍存在下列缺点：（1）由于转子上有集电环和电刷，不仅增加制造成本，并且降低了起动和运行的可三相异步电动机降压启动课程设计2靠性，集电环和电刷之间的滑动接触，是这种电动机发生故障的主要原因。特别是集电环与电刷之间会产生火花，使传统绕线型电动机在矿山、井下、石油、华工等防爆要求的场所，对于灰土、粉尘浓度很高的地方，也不敢使用，这就限制了其应用范围。（2）当前的传统绕线型电动机为了提高可靠性，多数不提刷，因此运行时存在下列电能浪费：集电环和电刷间的摩擦损耗和接触电阻上的电损耗，电刷至控制柜短路开关间三根电缆的电损耗，若电动机与控制柜之间距离很长，则该损耗将非常严重。并且由于集电环与电刷产生碳粉、电火花和噪声，长期污染周围环境，损害管理人员和周围居民健康。（3）传统绕线型电动机的起动转矩比笼型电动机的有所提高，但仍往往不能满足满载起动的需要，以至仍然需要增容而形成“大马拉小车”。上述传统感应电动机存在的严重缺点的根本原因在于“起动”、“运行”和“可靠性”三者之间存在难以调和的矛盾，因此势必顾此失彼，不可兼优。三相异步电动机起动方式三相交流异步电动机直接起动，虽然控制线路结构简单、使用维护方便，但起动电流很大（约为正常工作电流的4~7倍），如果电源容量不比电动机容量大许多倍，则起动电流可能会明显地影响同一电网中其它电气设备的正常运行。因此，对于鼠笼型异步电动机可采用：定子串电阻（电抗）降压起动、定子串自耦变压器降压起动、星形—三角形降压起动等方式；而对于绕线型异步电动机，还可采用转子串电阻起动或转子串频敏变阻器起动等方式以限制起动电流。1、直接启动定义：直接启动就是用闸刀开关或接触器把电机的定子绕组直接接在交流电源上，电机在额定电压下直接启动。优点：在变压器容量允许的情况下，鼠笼式异步电动机应该尽可能采用全电压直接起动，控制线路简单，既可以提高控制线路的可靠性，又可...
