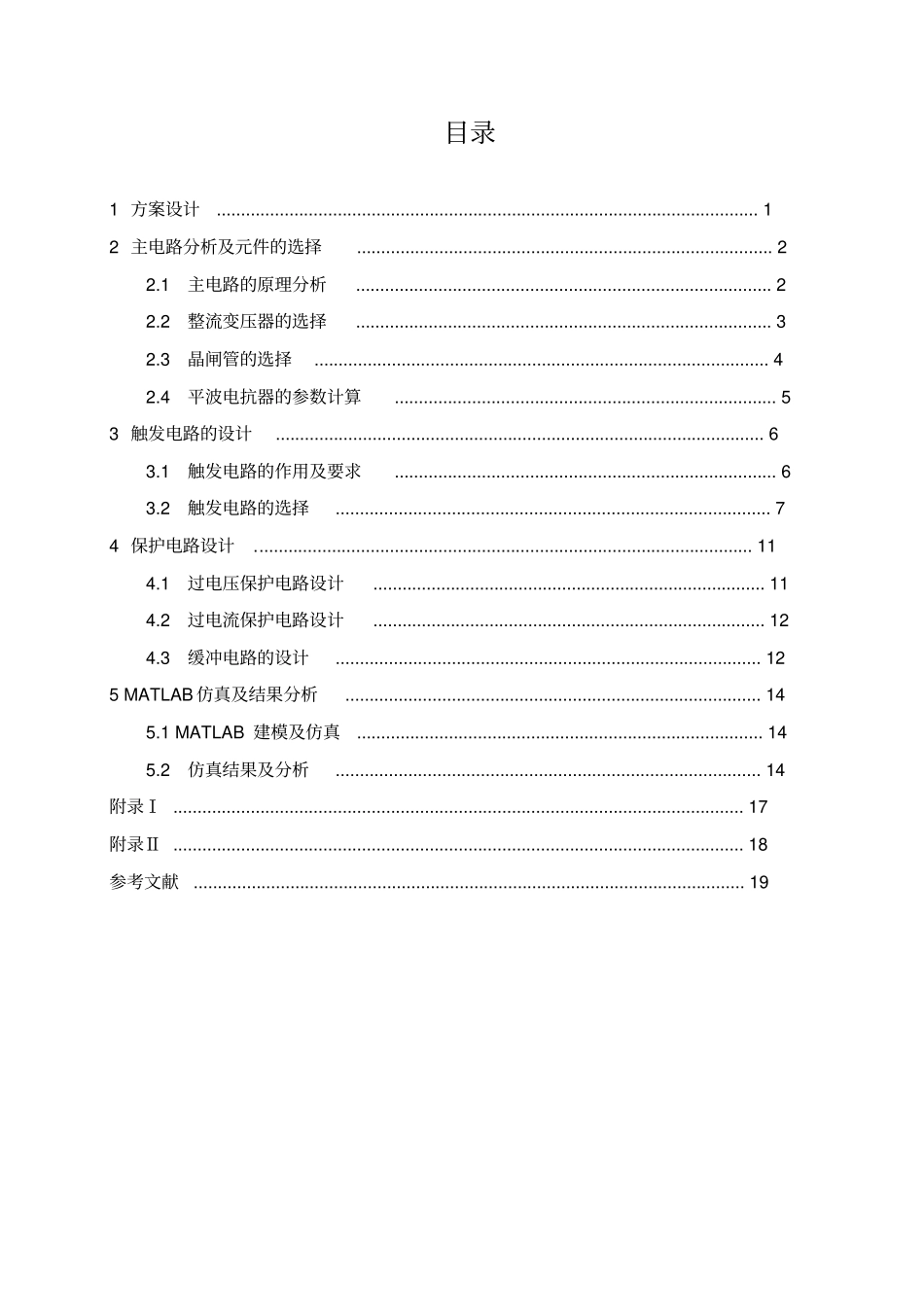

目录1方案设计................................................................................................................12主电路分析及元件的选择......................................................................................22.1主电路的原理分析......................................................................................22.2整流变压器的选择......................................................................................32.3晶闸管的选择..............................................................................................42.4平波电抗器的参数计算...............................................................................53触发电路的设计.....................................................................................................63.1触发电路的作用及要求...............................................................................63.2触发电路的选择..........................................................................................74保护电路设计.......................................................................................................114.1过电压保护电路设计.................................................................................114.2过电流保护电路设计.................................................................................124.3缓冲电路的设计........................................................................................125MATLAB仿真及结果分析......................................................................................145.1MATLAB建模及仿真....................................................................................145.2仿真结果及分析........................................................................................14附录Ⅰ......................................................................................................................17附录Ⅱ......................................................................................................................18参考文献..................................................................................................................191三相桥式整流电路的设计1方案设计整流电路是电力电子电路中出现最早的一种，它将交流电变为直流电，应用广泛。当整流负载容量较大，或要求直流电压脉冲较小时，应采用三相整流电路，其交流测由三相电源供电。三相可控整流电路中，最基本的是三相半波可控整流电路，应用最广泛的是三相桥式全控整流电路。本设计要求整流电路带直流电机负载，希望获得的直流电压脉冲较小，所以用三相全波整流比较合理。三相桥式全控和三相桥式半控是常见的三相桥式可控全波整流电路。三相半控桥式整流电路适用于中等容量的整流装置或不要求可逆的电力拖动中，它采用共阴极的三相半波可控整流电路与共阳极接法的三相半波不可控整流电路串联而成，电路兼有可控与不可控两者的特性。共阳极组的三个整流二极管总是在自然换流点换流，使电流换到阴极点为更低的一相中去。该电路在使用中需加设续流二极管，以避免可能发生的失控现象，所以电路不具备逆变能力。虽然三相半控电路相应触发电路较简单，但只能用于整流不能用于逆变，现在很少使用。本设计选择使用三相桥式全控整流电路。整流电路的输入部分是变压器，作用是降低或减少晶闸管变流装置对电网和其它用电设备的干扰，将整流电路与电网隔离，并将电网电压值转变为整流所需输入值。整流部分是六个晶闸管，是由共阴极的三相半波可控整流电路与共阳极接法的三相半波可控整流电路串联而成。为使整流电路能正常工作，除了要给晶闸管配设可靠的触发电路外，还要有保护电路，以...
