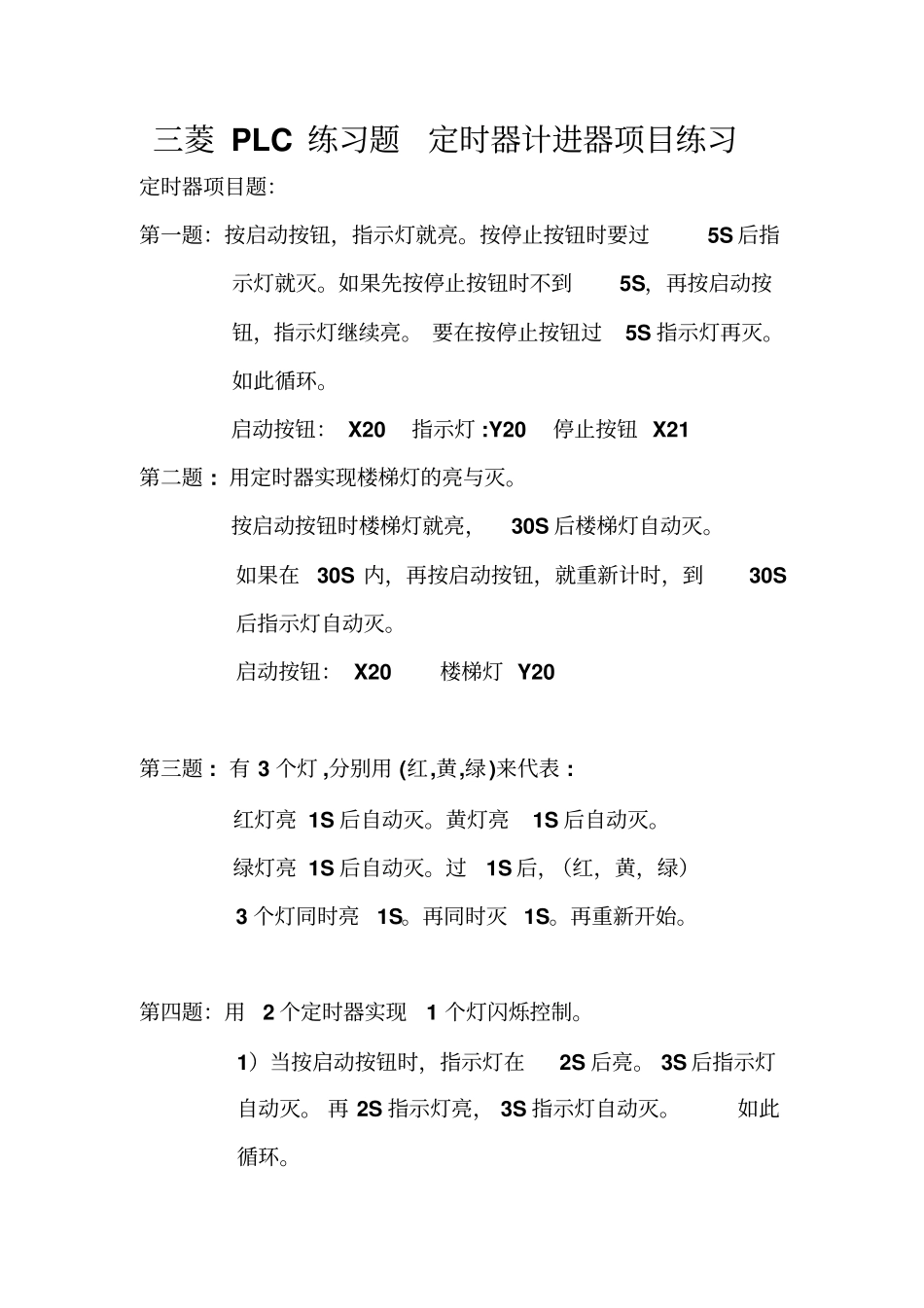

三菱PLC练习题定时器计进器项目练习定时器项目题：第一题：按启动按钮，指示灯就亮。按停止按钮时要过5S后指示灯就灭。如果先按停止按钮时不到5S，再按启动按钮，指示灯继续亮。要在按停止按钮过5S指示灯再灭。如此循环。启动按钮：X20指示灯:Y20停止按钮X21第二题:用定时器实现楼梯灯的亮与灭。按启动按钮时楼梯灯就亮，30S后楼梯灯自动灭。如果在30S内，再按启动按钮，就重新计时，到30S后指示灯自动灭。启动按钮：X20楼梯灯Y20第三题:有3个灯,分别用(红,黄,绿)来代表:红灯亮1S后自动灭。黄灯亮1S后自动灭。绿灯亮1S后自动灭。过1S后，（红，黄，绿）3个灯同时亮1S。再同时灭1S。再重新开始。第四题：用2个定时器实现1个灯闪烁控制。1）当按启动按钮时，指示灯在2S后亮。3S后指示灯自动灭。再2S指示灯亮，3S指示灯自动灭。如此循环。启动按钮X20指示灯:Y202)按启动按钮，指示灯亮1S。灭2S，闪烁10次指示灯灭。启动按钮：X20指示灯Y20第五题:用特殊寄存器实现1个灯闪烁。也就是：按启动按钮，指示灯就亮。若按1#按钮时，指示灯以1S的频率闪烁。若按2#按钮时，指示灯以1分钟的频率闪烁。三种闪烁状态可随意切换。只有按停止按钮指示灯才会灭。第六题：用定时器实现1个灯多种频率闪烁的控制。当按1#按钮，指示灯就以1S，2次的频率闪烁。第七题；当按2#按钮，指示灯就以1S，5次的频率闪烁。每次只许1个按钮闭合，当2个按钮都闭合时，指示灯就灭。第八题：用定时器实现指示灯间隔闪烁的控制。也就是；按启动按钮时，指示灯先以1S闪烁2次。然后指示灯自动灭1S。如此循环。第九题：用定时器控制2个灯顺序闪烁与顺序灭。也就是：按启动按钮，1#灯闪烁并保持，5S后2#灯闪烁并保持。按停止按钮2#灯灭，3S后1#灯灭。第十题：三彩灯用：（红，黄，绿）来代表。按启动按钮时，红灯亮，之后每隔5S点亮。各亮10S。如此循环。第十一题：喷泉设计有（A，B，C）三组喷头。启动A组，先喷5S之后B组，C组同时喷5S后，B组停止，再过5S，C组停止。而A组和B组同时喷，再过2SC组喷。A，B，C同时喷5S后全部停止。停止3S。如此循环。计数器项目题：第十二题：用计数器做单按钮启动与停止。1：用1个计数器实现。2：用2个计数器实现。第十三题：用计数器实现灯的闪烁次数的控制。按启动按钮，1#灯以1S，2次的频率闪烁，闪烁7S后转为1S，1次的频率闪烁。要求：用2个计数器实现。用1个计数器实现。第十四题：按启动按钮时，5S后指示灯亮。按停止按钮时，指示灯就灭。要求：用1个按钮。用1个计数器。不能用定时器。第十五题：测拭装置如图所示：按启动按钮时，水平气缸右行，碰到右限位，水平汽缸就左行，碰到左限位，水平汽缸再右行。循环5次后自动停止。按钮：X20水平汽缸:Y20右限位:X22左限位:X21功能指令题第一题：用置位，复位指令，做单按钮，启动和停止程序。第二题：用置位优先指令，做单按钮，启动和停止程序。第三题：2个灯交替闪烁控制。用交替输出的方式控制程序，2个灯以1S，2次的频率交替闪烁。要求：用取反指令做。第四题：用比较指令，做红绿灯的程序。工艺流程详见实验手册。第五题：用传送指令，做星三角延时启动程序。第六题：用传送指令，做红绿灯程序。工艺流程详见实验手册。第七题；用2个按钮做加减运算。按X20每次加100，按X21每次减100。加到最大为1000。减到最小为0。要求：用加法，减法指令为主。第八题：用乘除做移位1）按启动按钮控制8个指示灯。1S只能亮1个。从（Y20到Y27）从右到左，依次闪亮，再从左到右依次闪亮。如此循环。2）按启动按钮控制16个指示灯。1S只能亮1个。从（Y10到Y27）从左到右依次闪亮，再从右到左依次闪亮。如此循环。要求：用乘除和交换指令。第九题：用2位数码管显示灯，闪烁时间的变化值。1．用2位数码管实时显示绿灯闪烁时间。按启动后绿灯闪烁，15S后灭。要求：（以秒为单位做增计数显示）2．当灯灭后数码管显示为15，按停止按钮数码显示0，再按启动按钮重新开始。X20为启动按钮X21为停止按钮第十题：用增一指令或减一指令，做单按钮启动和停止程序。第十一题：用1个按钮控制3个指示灯。按启动按钮就有1个指示灯亮，等3个指示灯全亮后。再按停止按钮，指...
