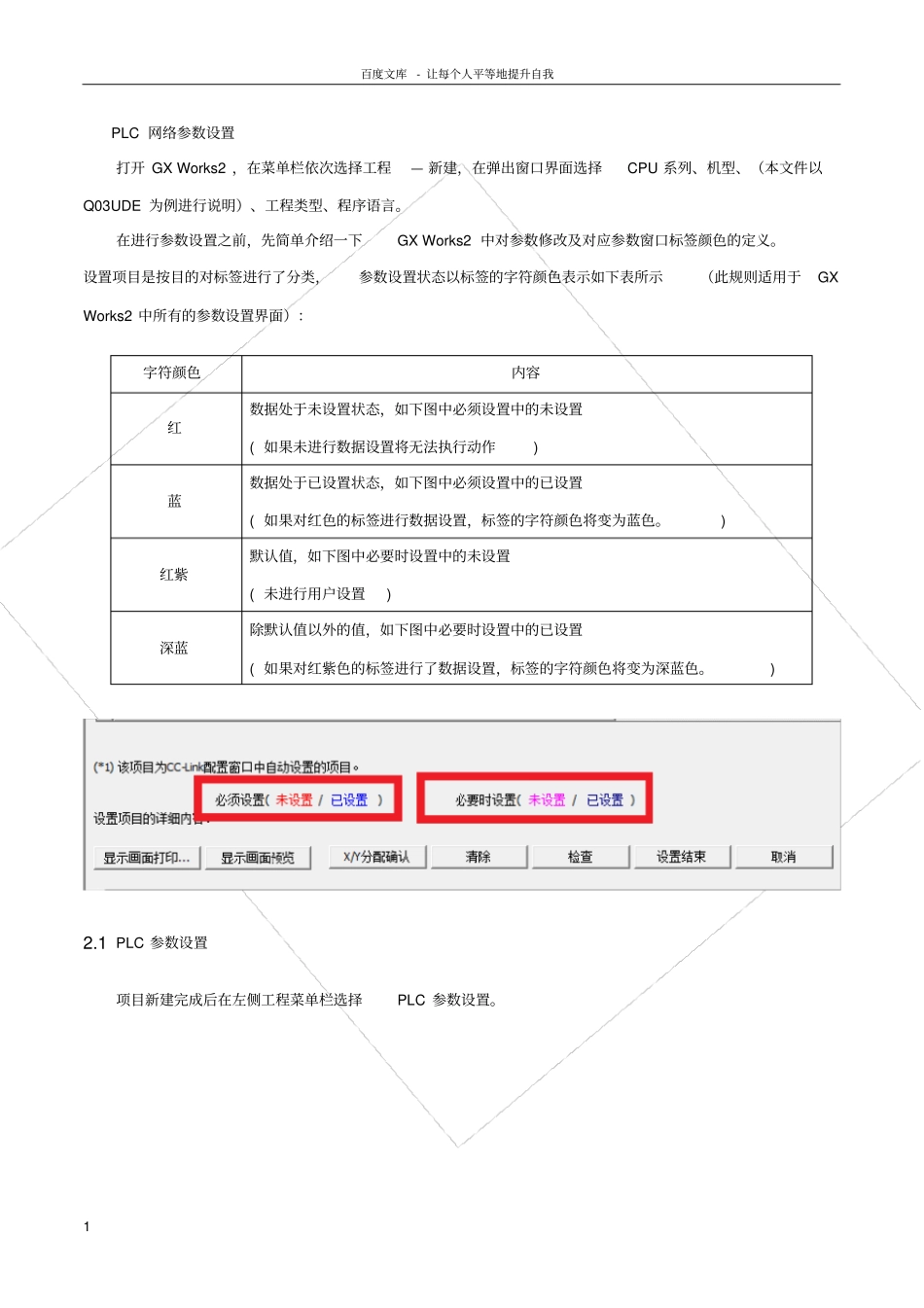

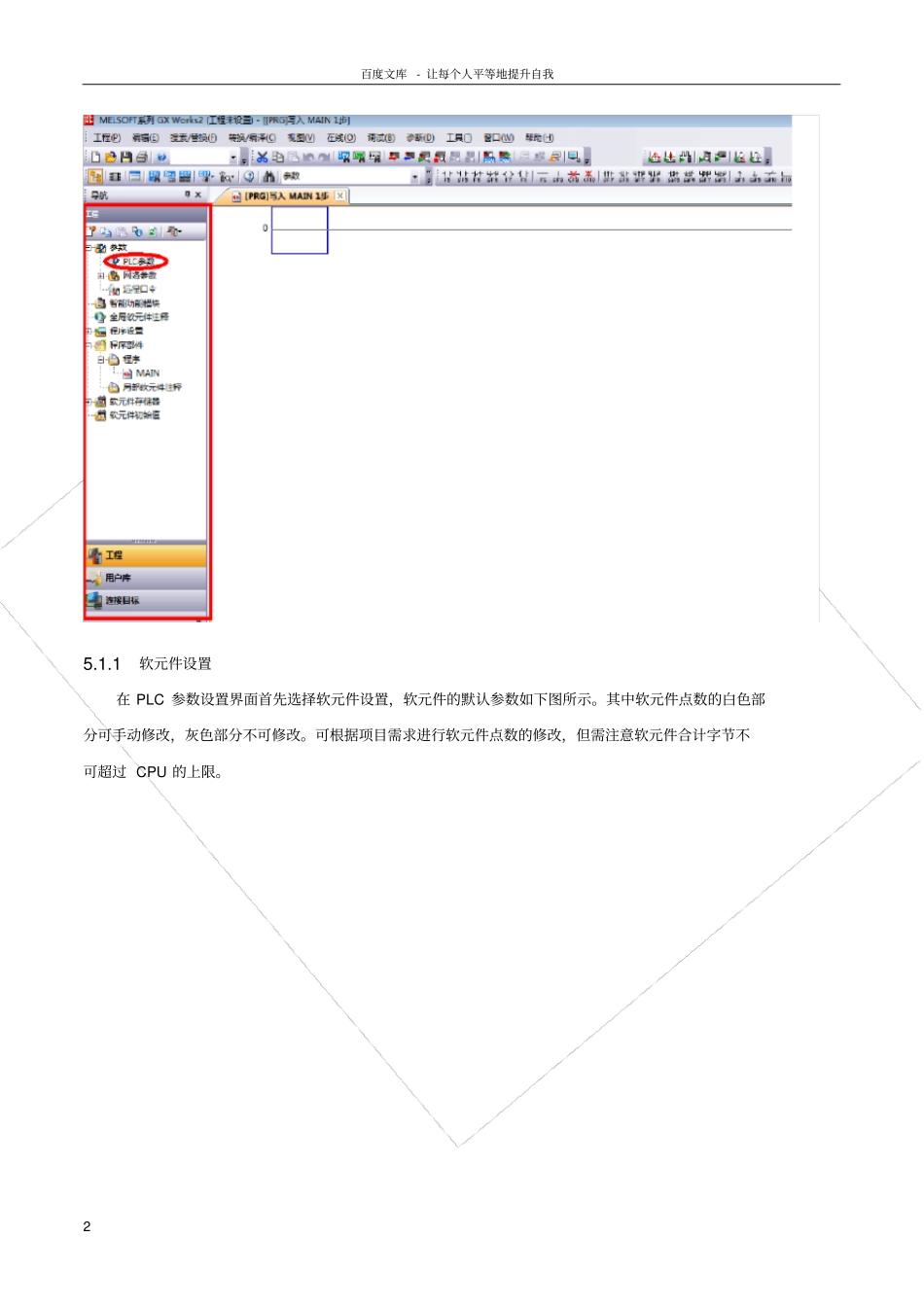

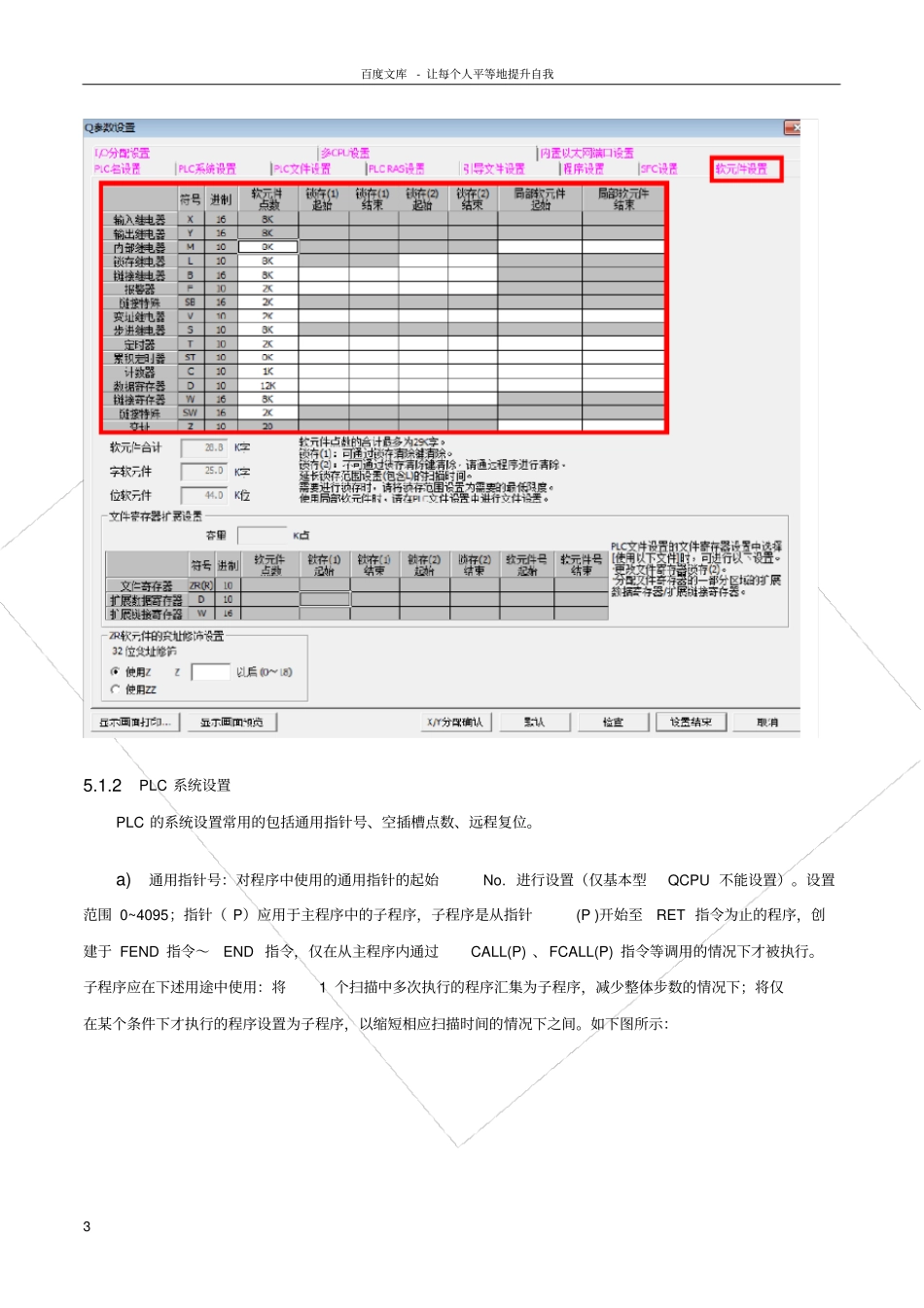

百度文库-让每个人平等地提升自我1PLC网络参数设置打开GXWorks2，在菜单栏依次选择工程—新建，在弹出窗口界面选择CPU系列、机型、（本文件以Q03UDE为例进行说明）、工程类型、程序语言。在进行参数设置之前，先简单介绍一下GXWorks2中对参数修改及对应参数窗口标签颜色的定义。设置项目是按目的对标签进行了分类，参数设置状态以标签的字符颜色表示如下表所示（此规则适用于GXWorks2中所有的参数设置界面）：字符颜色内容红数据处于未设置状态，如下图中必须设置中的未设置(如果未进行数据设置将无法执行动作)蓝数据处于已设置状态，如下图中必须设置中的已设置(如果对红色的标签进行数据设置，标签的字符颜色将变为蓝色。)红紫默认值，如下图中必要时设置中的未设置(未进行用户设置)深蓝除默认值以外的值，如下图中必要时设置中的已设置(如果对红紫色的标签进行了数据设置，标签的字符颜色将变为深蓝色。)2.1PLC参数设置项目新建完成后在左侧工程菜单栏选择PLC参数设置。百度文库-让每个人平等地提升自我25.1.1软元件设置在PLC参数设置界面首先选择软元件设置，软元件的默认参数如下图所示。其中软元件点数的白色部分可手动修改，灰色部分不可修改。可根据项目需求进行软元件点数的修改，但需注意软元件合计字节不可超过CPU的上限。百度文库-让每个人平等地提升自我35.1.2PLC系统设置PLC的系统设置常用的包括通用指针号、空插槽点数、远程复位。a)通用指针号：对程序中使用的通用指针的起始No.进行设置（仅基本型QCPU不能设置）。设置范围0~4095；指针（P）应用于主程序中的子程序，子程序是从指针(P)开始至RET指令为止的程序，创建于FEND指令～END指令，仅在从主程序内通过CALL(P)、FCALL(P)指令等调用的情况下才被执行。子程序应在下述用途中使用：将1个扫描中多次执行的程序汇集为子程序，减少整体步数的情况下；将仅在某个条件下才执行的程序设置为子程序，以缩短相应扫描时间的情况下之间。如下图所示：百度文库-让每个人平等地提升自我4b)空插槽点数：主基板/扩展基板的空插槽点数进行设置。系统默认为16点，可设置数值为0、16、32、64、128、256、512、1024，通常情况下设置为32点。例：项目中使用了Q38B的电源基板（带有8个插槽），附带1个CPU、1个16点输入模块、1个16点输出模块、1个智能模块。则实际分配点数如下图所示，5-7插槽设置类型为空，占用点数为32点。这样在项目后期如果需要添加智能模块或普通输入输出模块，只要占用点数不超过32点，则后面的起始XY地址就不用改变，插槽中模块的最小占用点数为16点。若将空插槽点数设置为64点或以上需考虑空余点数对CPU输入输出软元件点数的影响。c)远程复位：对通过GXWorks2进行的远程复位操作的允许禁止进行设置，若CPU离调试位置太远或不方便操作，可勾选‘允许’便于远程操作。百度文库-让每个人平等地提升自我55.1.3I/O分配设置百度文库-让每个人平等地提升自我6a)I/O分配：对基板上安装的各模块的类型、型号、输入输出占用点数、起始I/ONo.进行设置。类型、型号、点数、起始XY应和图纸中保持一致。I/O分配设置优先于模块的实际安装，所以在I/O分配时要注意以下几点：（1)在I/O分配设置中将安装了32点的输入模块的插槽设置为16点的输入模块时，32点的输入模块的后半部分16点将不能使用。（2)设置的点数多于实际安装的输入输出模块点数的情况下，超出实际安装点数部分的点数不能用于输入输出模块。（3)进行了I/O分配设置的情况下，最终输入输出编号应设置在输入输出点数的最大值的范围内。最终输入输出编号设置超出输入输出点数的最大值的情况下，将变为“LAYERR.”。(在系统监视中，I/O地址中将显示***。)百度文库-让每个人平等地提升自我7（4)将空余插槽设置为0点的情况下，将类型设置为“空余”后，即使将点数设置为“0点”，也将占用1个插槽。希望将某个插槽以后设置为不占用时，应通过详细模式设置插槽数。（5)I/O分配设置的类型应与实际安装的模块相同。类型不相同的情况下，将无法正常动作。此外，对于智能功能模块，输入输出点数也应相同。（6)未输入起始XY的情况下，CPU模块将自动分配起始XY。b)详细设置：可...
