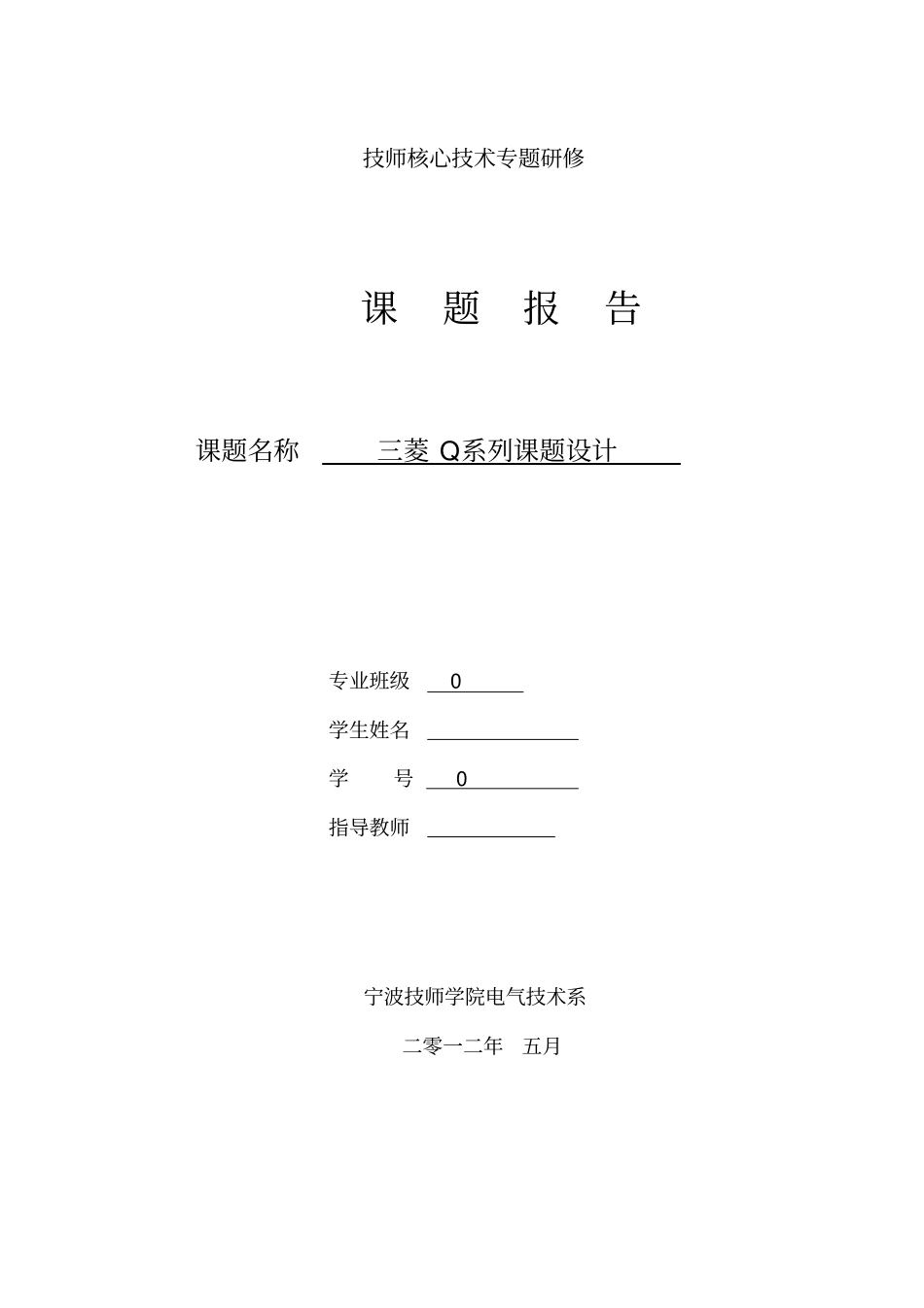

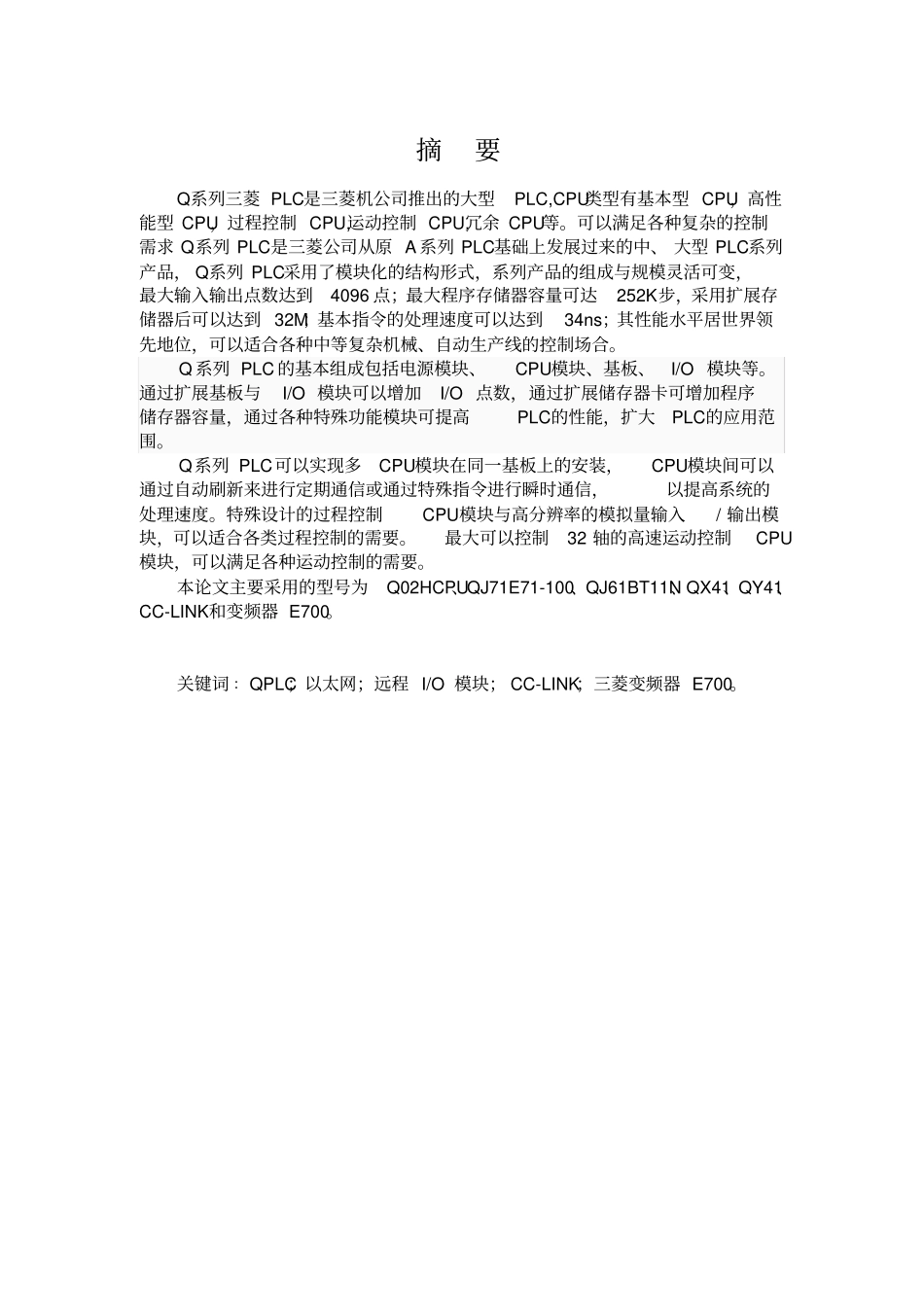

技师核心技术专题研修课题报告课题名称三菱Q系列课题设计专业班级0学生姓名学号0指导教师宁波技师学院电气技术系二零一二年五月摘要Q系列三菱PLC是三菱机公司推出的大型PLC,CPU类型有基本型CPU，高性能型CPU，过程控制CPU,运动控制CPU,冗余CPU等。可以满足各种复杂的控制需求Q系列PLC是三菱公司从原A系列PLC基础上发展过来的中、大型PLC系列产品，Q系列PLC采用了模块化的结构形式，系列产品的组成与规模灵活可变，最大输入输出点数达到4096点；最大程序存储器容量可达252K步，采用扩展存储器后可以达到32M；基本指令的处理速度可以达到34ns；其性能水平居世界领先地位，可以适合各种中等复杂机械、自动生产线的控制场合。Q系列PLC的基本组成包括电源模块、CPU模块、基板、I/O模块等。通过扩展基板与I/O模块可以增加I/O点数，通过扩展储存器卡可增加程序储存器容量，通过各种特殊功能模块可提高PLC的性能，扩大PLC的应用范围。Q系列PLC可以实现多CPU模块在同一基板上的安装，CPU模块间可以通过自动刷新来进行定期通信或通过特殊指令进行瞬时通信，以提高系统的处理速度。特殊设计的过程控制CPU模块与高分辨率的模拟量输入/输出模块，可以适合各类过程控制的需要。最大可以控制32轴的高速运动控制CPU模块，可以满足各种运动控制的需要。本论文主要采用的型号为Q02HCPU、QJ71E71-100、QJ61BT11N、QX41、QY41、CC-LINK和变频器E700。关键词：QPLC；以太网；远程I/O模块；CC-LINK；三菱变频器E700。目录引言..................................................................................................................................................01总体设计........................................................................................................................................11.1控制要求.............................................................................................................................12、硬件设计.....................................................................................................................................22.1变频器.................................................................................................................................22.1.1变频器.....................................................................................................................22.1.2变频器接线图.........................................................................................................32.2CPU模块............................................................................................................................42.3输入模块.............................................................................................................................42.4输出模块............................................................................................................................52.5远程I/O控制.....................................................................................................................52.6三菱触摸屏GOT1000.......................................................................................................63软件设计........................................................................................................................................83.1工程创建..........................................................................................................................83.2以太网设置......................................................................................................................93.3CC-LINK设置...................................................................
