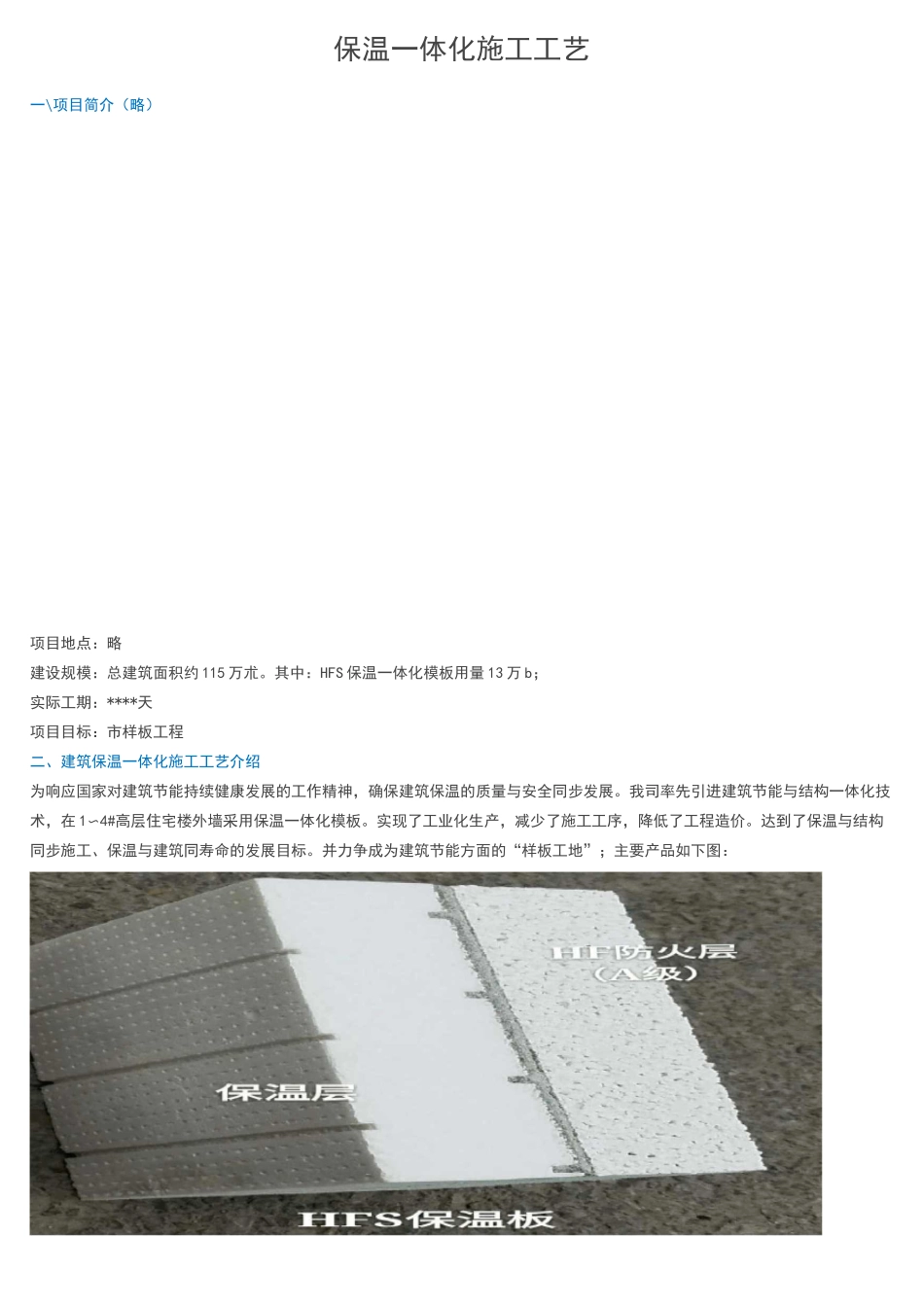

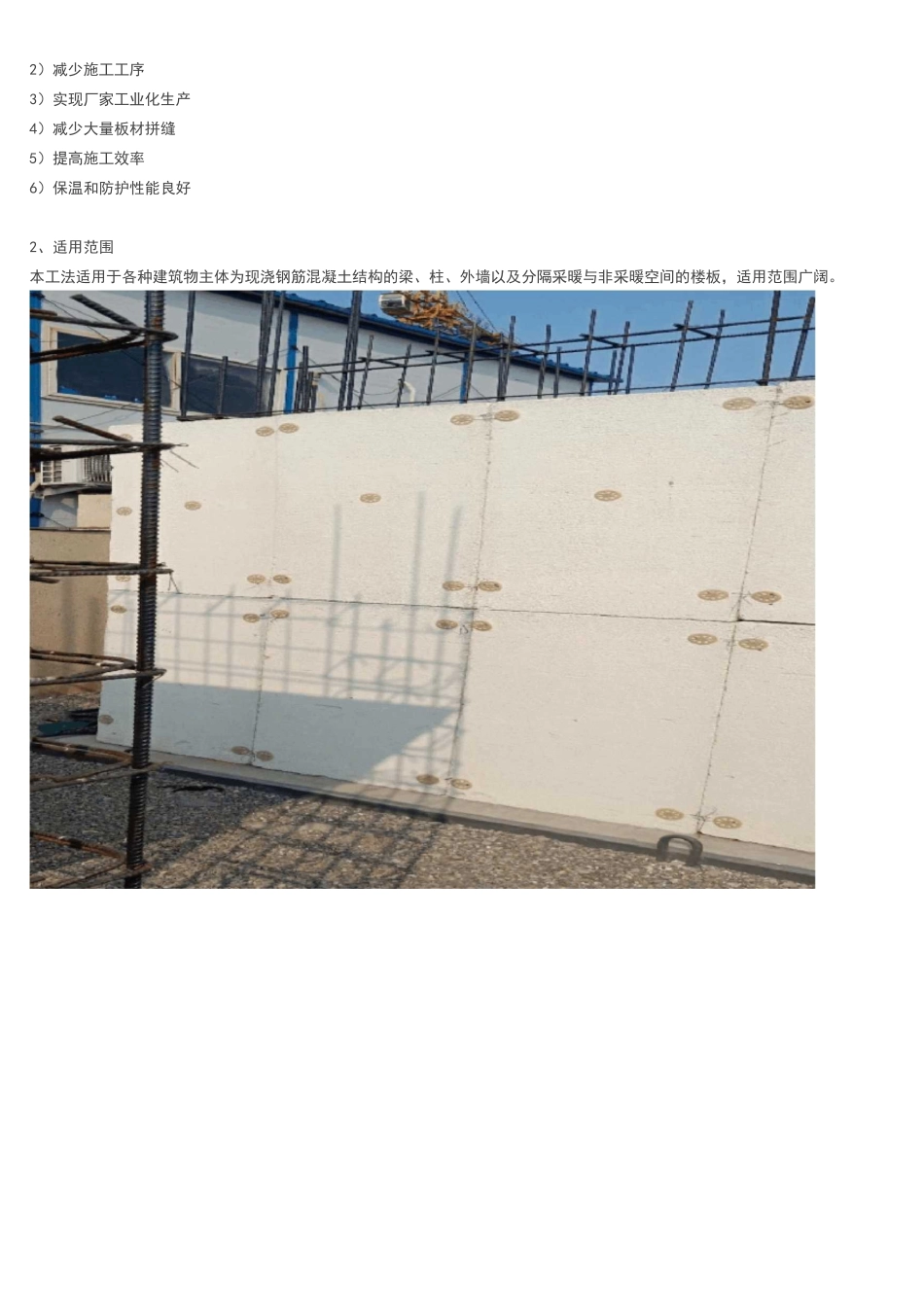

保温一体化施工工艺一\项目简介（略）项目地点：略建设规模：总建筑面积约115万朮。其中：HFS保温一体化模板用量13万b；实际工期：****天项目目标：市样板工程二、建筑保温一体化施工工艺介绍为响应国家对建筑节能持续健康发展的工作精神，确保建筑保温的质量与安全同步发展。我司率先引进建筑节能与结构一体化技术，在1〜4#高层住宅楼外墙采用保温一体化模板。实现了工业化生产，减少了施工工序，降低了工程造价。达到了保温与结构同步施工、保温与建筑同寿命的发展目标。并力争成为建筑节能方面的“样板工地”；主要产品如下图：1\保温一体化优点1）降低工程造价2）减少施工工序3）实现厂家工业化生产4）减少大量板材拼缝5）提高施工效率6）保温和防护性能良好2、适用范围本工法适用于各种建筑物主体为现浇钢筋混凝土结构的梁、柱、外墙以及分隔采暖与非采暖空间的楼板，适用范围广阔。加强…8nm厚保温过渡层IM厚粘结层丄HF板保温层•3mm厚粘结加强层3、工艺原理：保模一体化板是由保温层、加强肋、保温过渡层、内外侧连接加强层组成的复合保温板。保温过渡层可以缓解保温模板因环境温度变化产生的应变，避免抹面层空鼓、开裂等质量通病。现场以保模一体化板作为永久性外模板，直接采用类似普通多层板的方式进行支设、加固。内侧浇筑混凝土，并通过连接件（锚钉）将保模一体化板与混凝土牢固连接在一起而形成完整的保温体系。外侧做水泥砂浆抹面层和饰面层，抹面层仅需在薄弱位置使用加强网进行加固。3mm厚粘结加强层保模一体化板构造示意—外饰而层HFS保温模板P现浇钢筋混凝土外墙—内饰面层保温体系构造示意图4、工艺流程：保模保模一体化板排版T弹线T裁割T安装连接件T绑扎钢筋及垫块T立内侧模板T立外侧保模一体化板T安装预埋套管及对拉螺栓T安装模板木方次楞T安装模板双钢管主楞T调整固定模板位置T浇筑混凝土T内模板及主、次楞拆除T砌筑自保温砌块砌体T拼缝及阴阳角处抗裂处理T分格缝T专用抹面砂浆施工T饰面层施工5、施工要点1）确定排版分格方案根据外墙尺寸确定排版分格方案并绘制安装排版图，排版图尽量使用主规格的保模一体化板。根据排版图计算出每种规格保模一体化板的数量，并依次对每种规格顺序编号。交由生产厂家提前按规格、数量加工进场。2）弹线保模一体化板安装前应根据设计图纸和排版图复核尺寸，并设置安装控制线，弹出每块板的安装控制线。3）保模一体化板裁割对于局部无法在厂家生产切割的规格，应事先在施工现场用轨道切割锯切割成符合尺寸要求的保模一体化板。锯片的直径需满足一次将不同厚度的保模一体化板切割到位的要求，避免二次切割形成错台。切割前需在标准板上准确弹线，弹线的宽度略大于需用尺寸2mm（锯口的厚度）。非主规格保模一体化板最小宽度不宜小于150mm。4）安装连接件提前绘制连接件平面布置图交于生产厂家，由厂家按照图纸位置统一穿孔。保证保模一体化板上墙后锚固点受力均匀合理且规则整齐。孔洞直径略小于连接件直径2mm，避免连接松弛导致在施工过程中连接件向外侧移动。安装连接件原则为：每平方米应不少于5个。安装孔距保模一体化板边沿应不少于50mm。门窗洞口处可增设连接件。保模一体化板在使用前由操作工人在现场提前将连接件塞进预制孔内。连接点平面布置图连接件安装5)绑扎钢筋及垫块外墙、柱、梁、楼板等构件的钢筋绑扎完毕经相关单位验收合格后，在钢筋内外两侧绑扎C20水泥砂浆垫块，每平米不少于4块。在保模一体化板拼缝处，沿缝隙与主背楞相交处两侧交替布置1块C20水泥砂浆垫块。内侧模板安装采用普通多层板做法，支设模板、安装主次龙骨、对拉螺栓紧固等。此处不做详细陈述。6)安装保模一体化板根据保温模板排版图依次将不同部位的保模一体化板用塔吊吊至作业位置。因保模一体化板尺寸较大(2.6m*0.6m)在吊装过程中需保持水平，角部受力处采用硬质材料保护，以免造成保模一体化板破坏。然后由两名安装工人分别在上下位置进行安装固定，并用绑扎钢丝将连接件与钢筋绑扎定位。安装顺序先安装外墙阴阳角处板，后安装标准墙板。砂浆垫块安装保温一体化模板安装7）安装对拉螺栓根据每层墙、柱、梁厚度按普通多层板施工方法确定...
