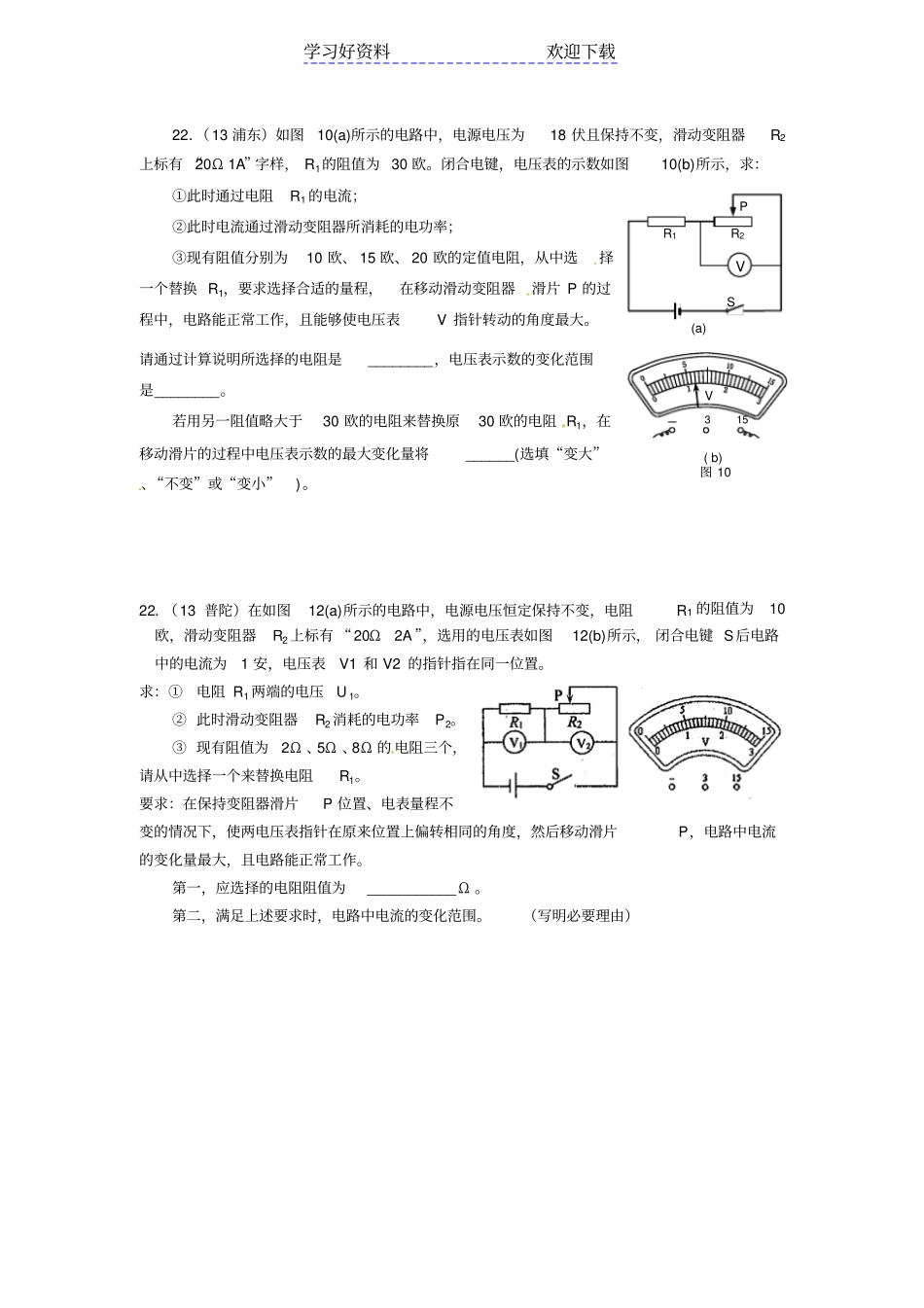

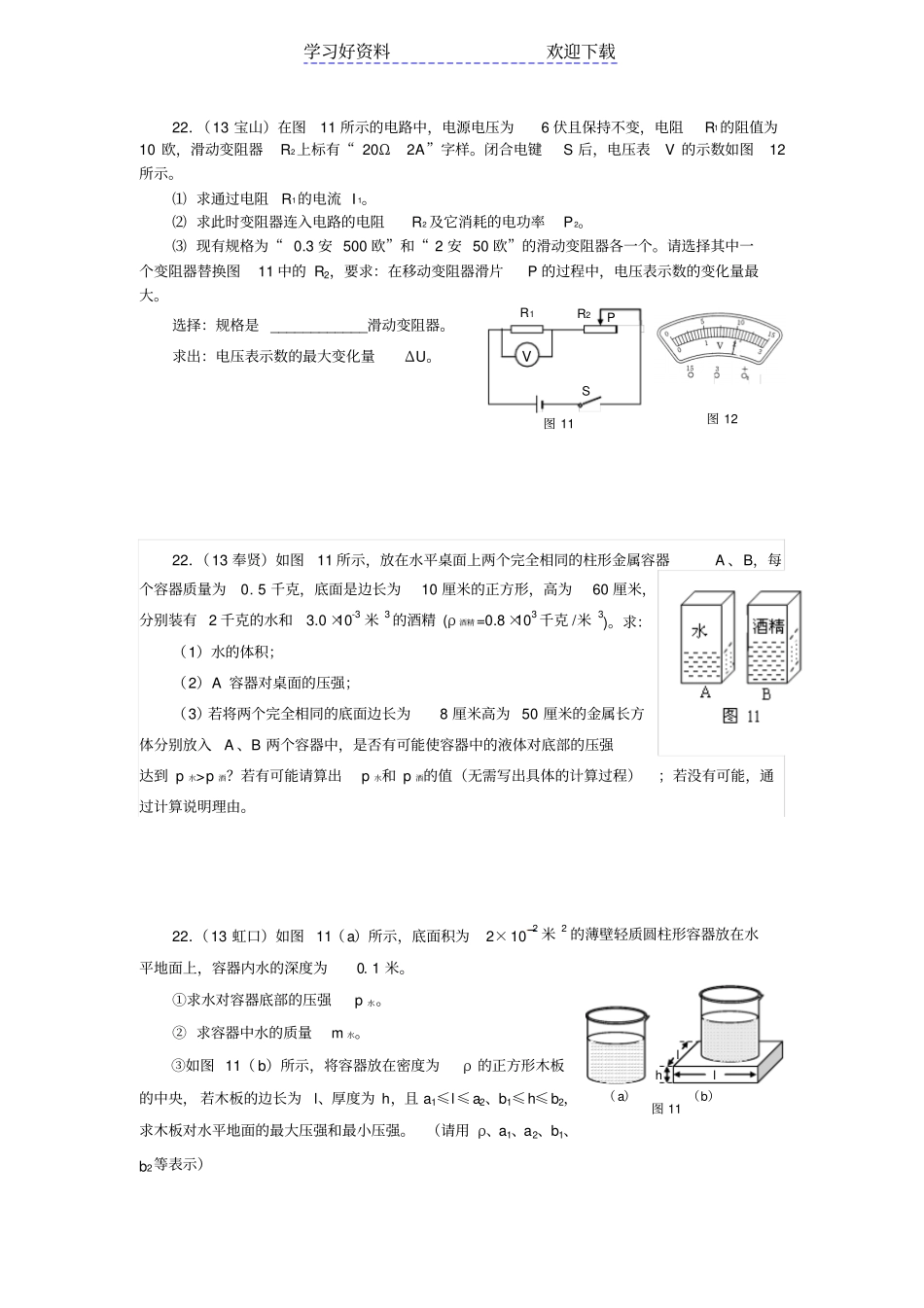

学习好资料欢迎下载22．（13宝山）在图11所示的电路中，电源电压为6伏且保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω2A”字样。闭合电键S后，电压表V的示数如图12所示。⑴求通过电阻R1的电流I1。⑵求此时变阻器连入电路的电阻R2及它消耗的电功率P2。⑶现有规格为“0.3安500欧”和“2安50欧”的滑动变阻器各一个。请选择其中一个变阻器替换图11中的R2，要求：在移动变阻器滑片P的过程中，电压表示数的变化量最大。选择：规格是____________滑动变阻器。求出：电压表示数的最大变化量ΔU。22．（13奉贤）如图11所示，放在水平桌面上两个完全相同的柱形金属容器A、B，每个容器质量为0.5千克，底面是边长为10厘米的正方形，高为60厘米，分别装有2千克的水和3.0×10-3米3的酒精(ρ酒精=0.8×103千克/米3)。求：（1）水的体积；（2）A容器对桌面的压强；（3）若将两个完全相同的底面边长为8厘米高为50厘米的金属长方体分别放入A、B两个容器中，是否有可能使容器中的液体对底部的压强达到p水>p酒？若有可能请算出p水和p酒的值（无需写出具体的计算过程）；若没有可能，通过计算说明理由。22．（13虹口）如图11（a）所示，底面积为2×102米2的薄壁轻质圆柱形容器放在水平地面上，容器内水的深度为0.1米。①求水对容器底部的压强p水。②求容器中水的质量m水。③如图11（b）所示，将容器放在密度为ρ的正方形木板的中央，若木板的边长为l、厚度为h，且a1≤l≤a2、b1≤h≤b2，求木板对水平地面的最大压强和最小压强。（请用ρ、a1、a2、b1、b2等表示）图11R1PSVR2图12（a）（b）图11hll学习好资料欢迎下载图13RSAdabc图12（b）AR1PR2SV（a）22．（13黄浦）在图13所示的电路中，电源电压为24伏且保持不变，电阻R的阻值为10欧。求：①闭合电键S后电流表A的示数I。②通电10秒，电阻R消耗的电功W。③现有“50Ω1A”、“10Ω2A”的滑动变阻器两个，请选择一个接入电路a、b、c、d中的某两点，要求：电键S闭合后电流表示数变大，且为S断开时的三倍。选择：将变阻器____________接入电路中________两点间，使变阻器接入电路的电阻值为________欧。求出：电键闭合前、后，电流表示数的最大变化量△I。22．（13静安）在图12（a）所示的电路中，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω2A”的字样，所用电表规格如图12（b）所示。①若电源电压为3伏，闭合电键S后，移动变阻器的滑片P，当电流表示数为0.1安时，求电压表的示数U2。②若电源电压可变，但该电源电压需满足如下要求：在此电路中选择合适的电表量程后，移动变阻器的滑片P，能使两电表的指针分别达到满刻度，且不损坏电路元件。(a)应选择：电流表的量程为__________安，电压表的量程为__________伏；(b)能满足要求的电源电压的范围为__________伏；(c)求在该电源电压范围下，变阻器R2连入电路中所能达到的最大阻值。22．（13闵行）如图14所示，电源电压为4伏保持不变，定值电阻R1为5欧姆，R2为标有“50Ω1A”字样的滑动变阻器。闭合电键S，电流表指针偏转角度相同，求：⑴通过R1的电流。⑵此时滑动变阻器R2接入电路的阻值。⑶将变阻器R2的滑片P移至某一位置时，三个电表在量程不变的情况下，示数能否达到满量程？若可行，请计算出所对应的R2值；若不行，请说明理由。图14R2PAA1SR1V学习好资料欢迎下载22．（13浦东）如图10(a)所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“20Ω1A”字样，R1的阻值为30欧。闭合电键，电压表的示数如图10(b)所示，求：①此时通过电阻R1的电流；②此时电流通过滑动变阻器所消耗的电功率；③现有阻值分别为10欧、15欧、20欧的定值电阻，从中选择一个替换R1，要求选择合适的量程，在移动滑动变阻器滑片P的过程中，电路能正常工作，且能够使电压表V指针转动的角度最大。请通过计算说明所选择的电阻是________，电压表示数的变化范围是________。若用另一阻值略大于30欧的电阻来替换原30欧的电阻R1，在移动滑片的过程中电压表示数的最大变化量将______(选填“变大”、“不变”或“变小”)。22．（13普陀）在如图12(a)所示的电路中，电源电压恒定保持不变，电阻R1的阻值为10欧，滑动变...
