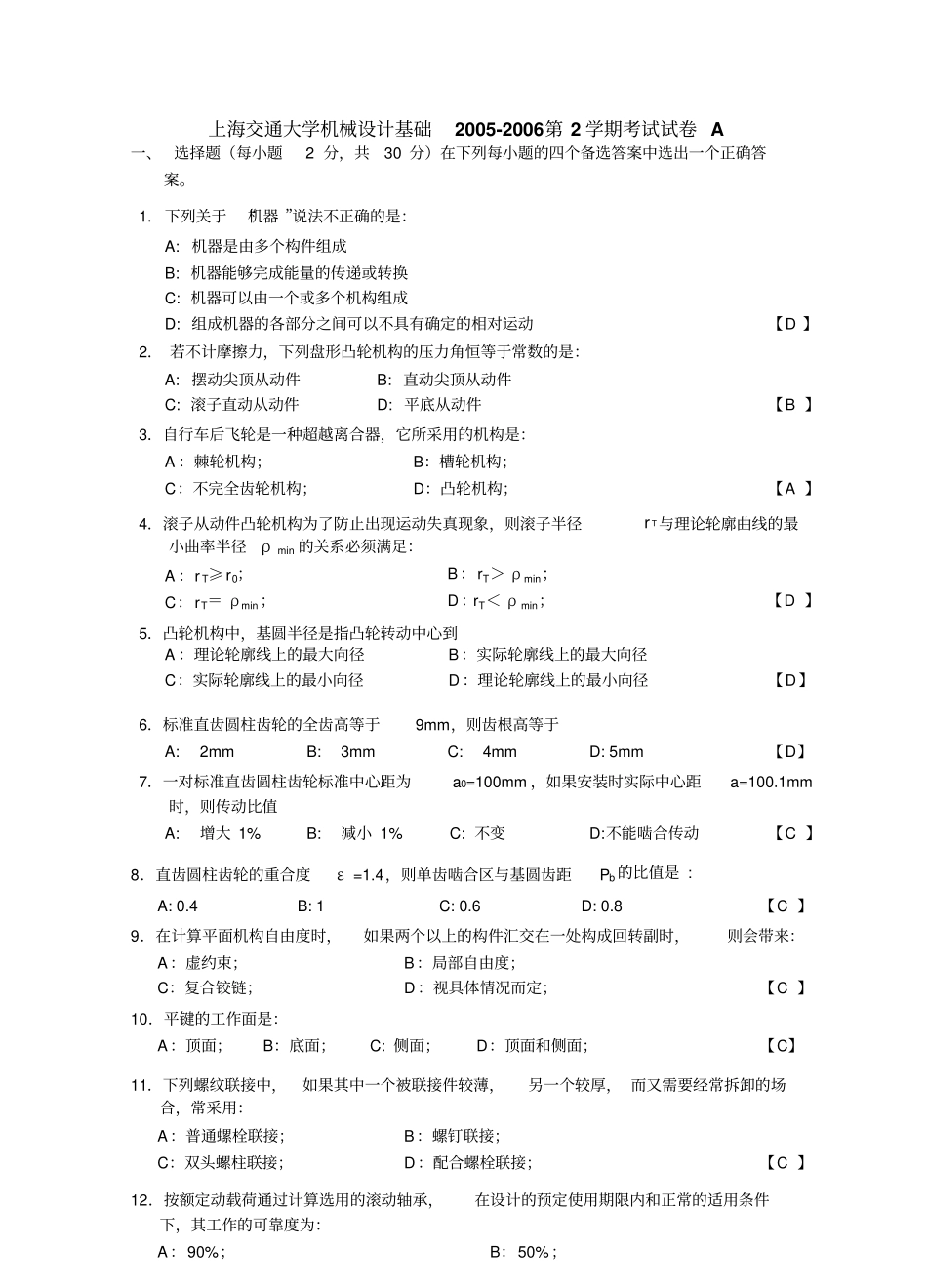

上海交通大学机械设计基础2005-2006第2学期考试试卷A一、选择题（每小题2分，共30分）在下列每小题的四个备选答案中选出一个正确答案。1．下列关于“机器”说法不正确的是：A:机器是由多个构件组成B:机器能够完成能量的传递或转换C:机器可以由一个或多个机构组成D:组成机器的各部分之间可以不具有确定的相对运动【D】2．若不计摩擦力，下列盘形凸轮机构的压力角恒等于常数的是：A:摆动尖顶从动件B:直动尖顶从动件C:滚子直动从动件D:平底从动件【B】3．自行车后飞轮是一种超越离合器，它所采用的机构是：A：棘轮机构；B：槽轮机构；C：不完全齿轮机构；D：凸轮机构；【A】4．滚子从动件凸轮机构为了防止出现运动失真现象，则滚子半径rT与理论轮廓曲线的最小曲率半径ρmin的关系必须满足：A：rT≥r0；B：rT＞ρmin；C：rT＝ρmin；D：rT＜ρmin；【D】5．凸轮机构中，基圆半径是指凸轮转动中心到A：理论轮廓线上的最大向径B：实际轮廓线上的最大向径C：实际轮廓线上的最小向径D：理论轮廓线上的最小向径【D】6．标准直齿圆柱齿轮的全齿高等于9mm，则齿根高等于A:2mmB:3mmC:4mmD:5mm【D】7．一对标准直齿圆柱齿轮标准中心距为a0=100mm，如果安装时实际中心距a=100.1mm时，则传动比值A:增大1%B:减小1%C:不变D:不能啮合传动【C】8．直齿圆柱齿轮的重合度ε=1.4，则单齿啮合区与基圆齿距Pb的比值是:A:0.4B:1C:0.6D:0.8【C】9．在计算平面机构自由度时，如果两个以上的构件汇交在一处构成回转副时，则会带来：A：虚约束；B：局部自由度；C：复合铰链；D：视具体情况而定；【C】10．平键的工作面是：A：顶面；B：底面；C:侧面；D：顶面和侧面；【C】11．下列螺纹联接中，如果其中一个被联接件较薄，另一个较厚，而又需要经常拆卸的场合，常采用：A：普通螺栓联接；B：螺钉联接；C：双头螺柱联接；D：配合螺栓联接；【C】12．按额定动载荷通过计算选用的滚动轴承，在设计的预定使用期限内和正常的适用条件下，其工作的可靠度为：A：90%；B：50%；C：80%；D：100%；【A】13．在下列轴承中，既能承受较大轴向力又能承受较大径向力的轴承类型是：A：深沟球轴承；B：角接触球轴承；C：推力球轴承；D：圆柱滚子轴承；【B】14．在双曲柄机构中，已知三杆长度为a=80，b=150，c=120，则机架d杆长度为A：d<110；B：110≤d≤190；C：d<190；D：d≤50；【D】15．在蜗轮蜗杆传动中，蜗轮的轮缘通常采用青铜、蜗杆常采用钢制造，这主要因为其：A：加工性能好；B：强度高；C：价格便宜；D：减摩耐磨性好，又有效降低成本；【D】二、填空题：（共10分）把答案填在题中横线上。16．机构具有确定运动的条件是F>0,F=原动件数目。17．用齿条刀具加工标准齿轮时，如果被加工齿轮的齿数小于__17____时，则会产生根切。18．在曲柄滑块机构中，滑块为原动件时，死点现象发生在曲柄与连杆共线的位置。19．齿轮传动要实现定传动比要求，则其齿廓曲线应满足齿廓啮合基本定律__。20．按切削原理的不同，齿轮的加工方法可以分为成形法（仿形法）和__范成法（展成法，包络法）两大类。21．在周转轮系中，若自由度等于2，则该周转轮系又被称为____差动轮系___。22．双线螺纹的螺距P，螺纹大径为d，中经为d2，小径为d1，则螺旋升角φ=arctg（2P/πd2）。23．滚动轴承中任一套圈或滚动体材料首次出现疲劳点蚀之前，一套圈相对于另一套圈的转数被称为轴承寿命。24．圆锥齿轮弯曲强度计算时，是按锥齿轮的大端模数为标准模数进行计算的。三、简答题：（共5分）25．试述周期性速度波动的调节方法和原理。答：采用飞轮调速2’①机械出现盈功时，飞轮将多余的动能储存起来，使机械的速度增加幅度不致过大；2’②机械出现亏功时，飞轮将储存的动能释放出来，以补充能量不足，使机械的速度降低幅度不致过大。；1’1四、计算题：（共40分）26．计算下面2图所示2个机构的自由度。(若图中含有复合铰链﹑局部自由度或虚约束等情况时,应在图中一一指出)。（10分）J局部自由度1’图（1）F1＝3n－2PL－PH＝3×8－2×11－1×1＝1D为复合铰链JJ2为虚约束7C局部自由度3’EH6IJ21C23DB4AG5FF2＝3n－2PL－PH＝3×7－2×9－1×1＝22’图（2）27．...
