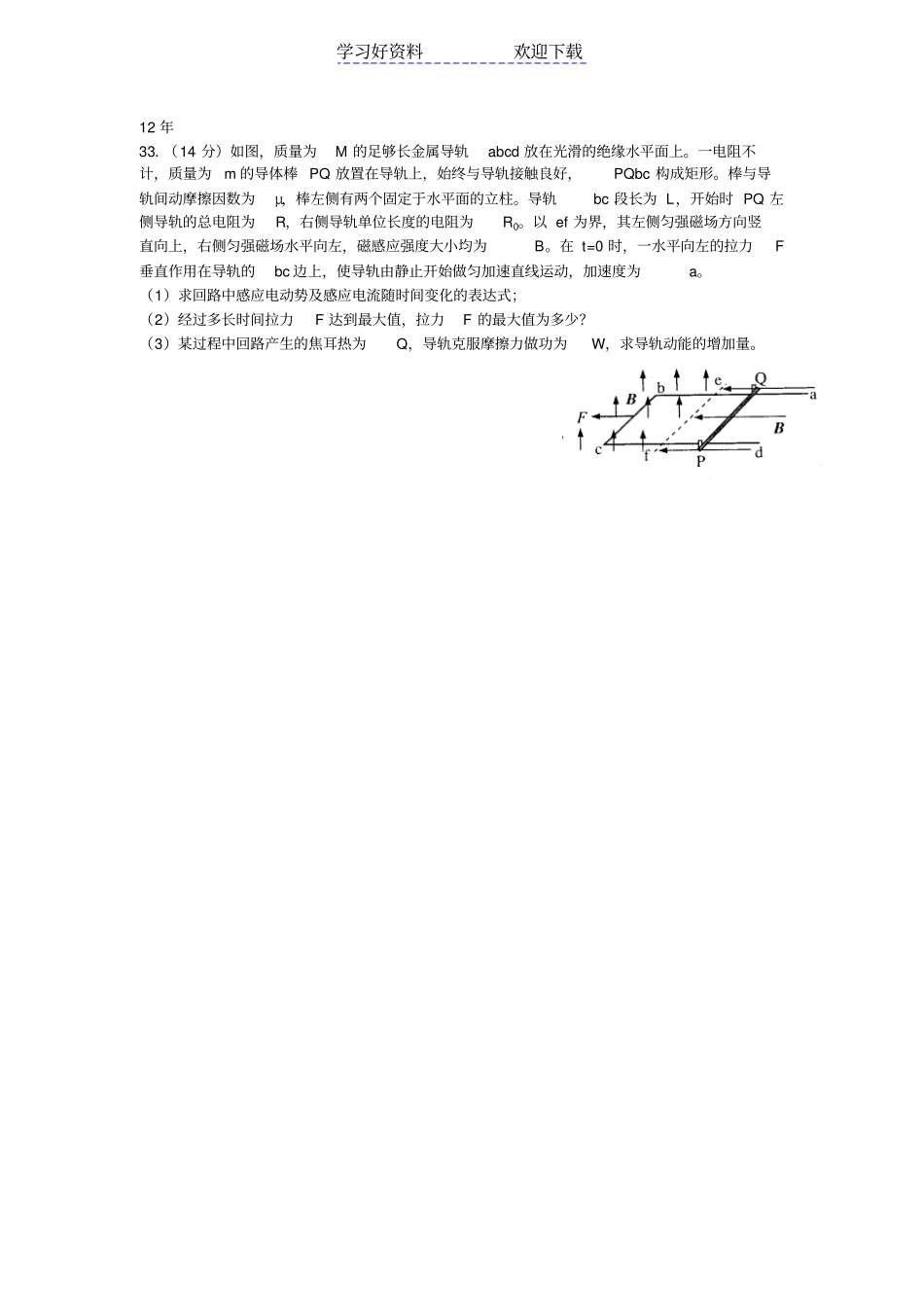

学习好资料欢迎下载12年33．（14分）如图，质量为M的足够长金属导轨abcd放在光滑的绝缘水平面上。一电阻不计，质量为m的导体棒PQ放置在导轨上，始终与导轨接触良好，PQbc构成矩形。棒与导轨间动摩擦因数为μ，棒左侧有两个固定于水平面的立柱。导轨bc段长为L，开始时PQ左侧导轨的总电阻为R，右侧导轨单位长度的电阻为R0。以ef为界，其左侧匀强磁场方向竖直向上，右侧匀强磁场水平向左，磁感应强度大小均为B。在t=0时，一水平向左的拉力F垂直作用在导轨的bc边上，使导轨由静止开始做匀加速直线运动，加速度为a。（1）求回路中感应电动势及感应电流随时间变化的表达式；（2）经过多长时间拉力F达到最大值，拉力F的最大值为多少？（3）某过程中回路产生的焦耳热为Q，导轨克服摩擦力做功为W，求导轨动能的增加量。学习好资料欢迎下载11年33．(14分)如图(a)，磁铁A、B的同名磁极相对放置，置于水平气垫导轨上。A固定于导轨左端，B的质量m=0.5kg，可在导轨上无摩擦滑动。将B在A附近某一位置由静止释放，由于能量守恒，可通过测量B在不同位置处的速度，得到B的势能随位置x的变化规律，见图(c)中曲线I。若将导轨右端抬高，使其与水平面成一定角度(如图(b)所示)，则B的总势能曲线如图(c)中II所示，将B在20.0xcm处由静止释放，求：(解答时必须写出必要的推断说明。取29.8/gms)(1)B在运动过程中动能最大的位置；(2)运动过程中B的最大速度和最大位移。(3)图(c)中直线III为曲线II的渐近线，求导轨的倾角。(4)若A、B异名磁极相对放置，导轨的倾角不变，在图(c)上画出B的总势能随x的变化曲线．学习好资料欢迎下载10年33．（14分）如图，一质量不计，可上下移动的活塞将圆筒分为上下两室，两室中分别封有理想气体。筒的侧壁为绝缘体，上底N、下底M及活塞D均为导体并按图连接，活塞面积S＝2cm2。在电键K断开时，两室中气体压强均为p0＝240Pa，ND间距l1＝1m，DM间距l2＝3m。将变阻器的滑片P滑到左端B，闭合电键后，活塞D与下底M分别带有等量导种电荷，并各自产生匀强电场，在电场力作用下活塞D发生移动。稳定后，ND间距l1’＝3m，DM间距l2’＝1m，活塞D所带电量的绝对值q＝0SE（式中E为D与M所带电荷产生的合场强，常量0＝8.8510－12C2/Nm2）。求：（1）两室中气体的压强（设活塞移动前后气体温度保持不变）；（2）活塞受到的电场力大小F；（3）M所带电荷产生的场强大小EM和电源电压U；（4）使滑片P缓慢地由B向A滑动，活塞如何运动，并说明理由。－U＋KNBPADSM学习好资料欢迎下载09年24．（14分）如图，光滑的平行金属导轨水平放置，电阻不计，导轨间距为l，左侧接一阻值为R的电阻。区域cdef内存在垂直轨道平面向下的有界匀强磁场，磁场宽度为s。一质量为m，电阻为r的金属棒MN置于导轨上，与导轨垂直且接触良好，受到F＝0.5v＋0.4（N）（v为金属棒运动速度）的水平力作用，从磁场的左边界由静止开始运动，测得电阻两端电压随时间均匀增大。（已知l＝1m，m＝1kg，R＝0.3，r＝0.2，s＝1m）（1）分析并说明该金属棒在磁场中做何种运动；（2）求磁感应强度B的大小；（3）若撤去外力后棒的速度v随位移x的变化规律满足v＝v0－B2l2m（R＋r）x，且棒在运动到ef处时恰好静止，则外力F作用的时间为多少？（4）若在棒未出磁场区域时撤去外力，画出棒在整个运动过程中速度随位移的变化所对应的各种可能的图线。08年McfRBF学习好资料欢迎下载24．（14分）如图所示，竖直平面内有一半径为r、电阻为R1、粗细均匀的光滑半圆形金属环，在M、N处与距离为2r、电阻不计的平行光滑金属导轨ME、NF相接，EF之间接有电阻R2，已知R1＝12R，R2＝4R。在MN上方及CD下方有水平方向的匀强磁场I和II，磁感应强度大小均为B。现有质量为m、电阻不计的导体棒ab，从半圆环的最高点A处由静止下落，在下落过程中导体棒始终保持水平，与半圆形金属环及轨道接触良好，设平行导轨足够长。已知导体棒下落r2时的速度大小为v1，下落到MN处时的速度大小为v2。（1）求导体棒ab从A处下落r2时的加速度大小；（2）若导体棒ab进入磁场II后棒中电流大小始终不变，求磁场I和II这间的距离h和R2上的电功率P2；（3）若将磁场II的CD边界略微下移，导体棒ab进入磁场II时的速度大小为v3，要使其在外力F作用下做匀加速直线运动，加速度大小为a，求所加外力F随时间变化的关系式。AR1abIBrMONhCDIIBER2F
