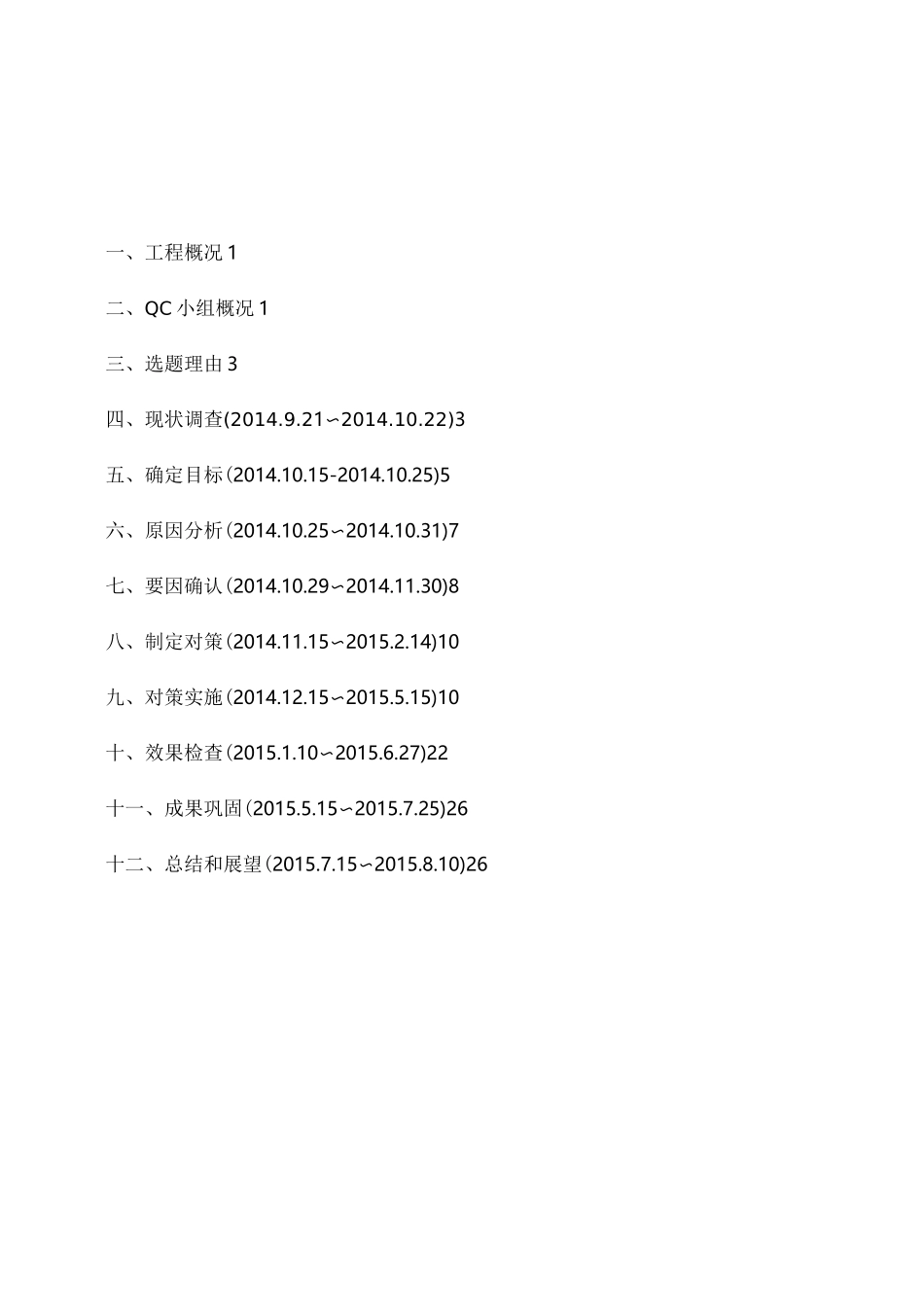

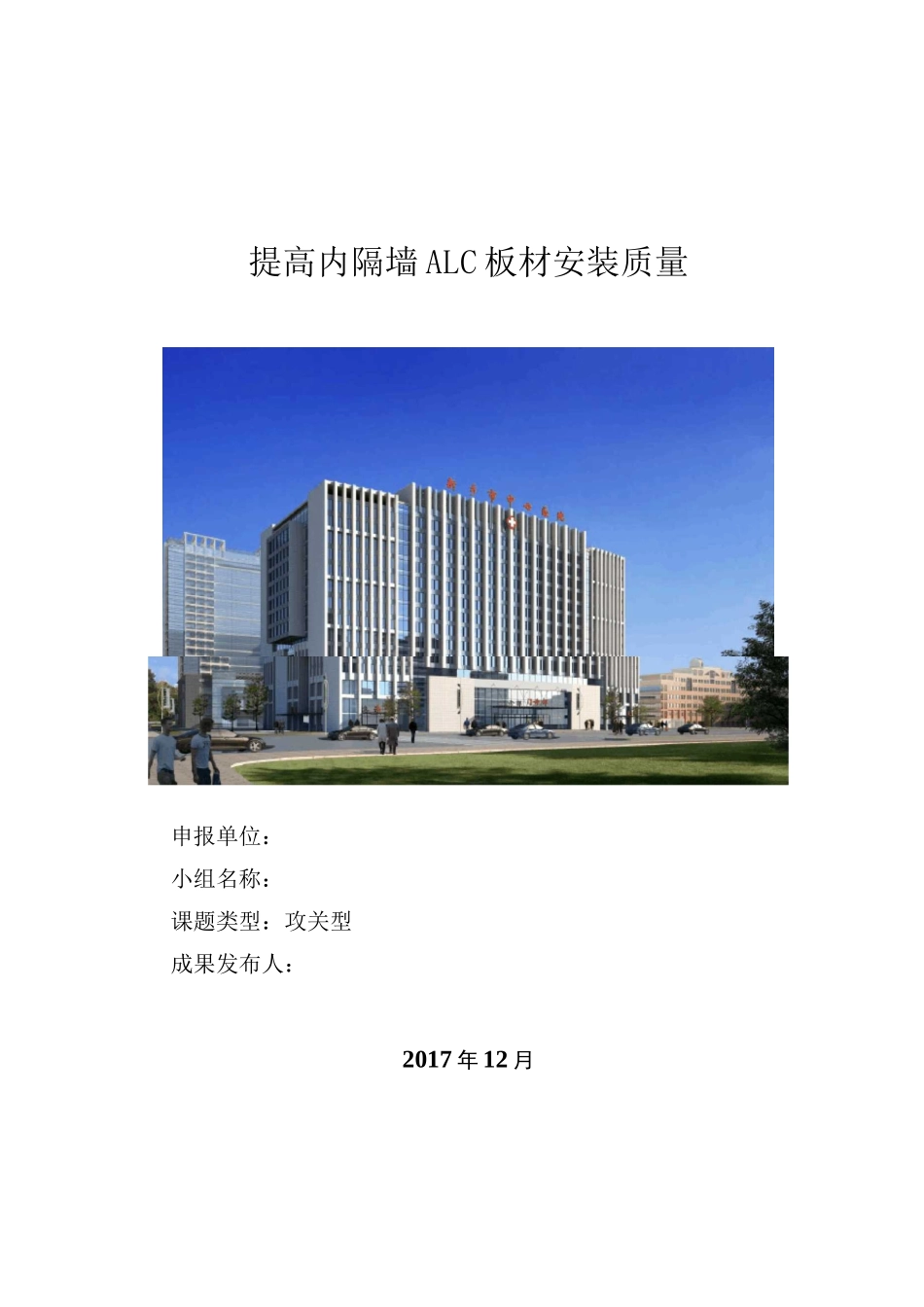

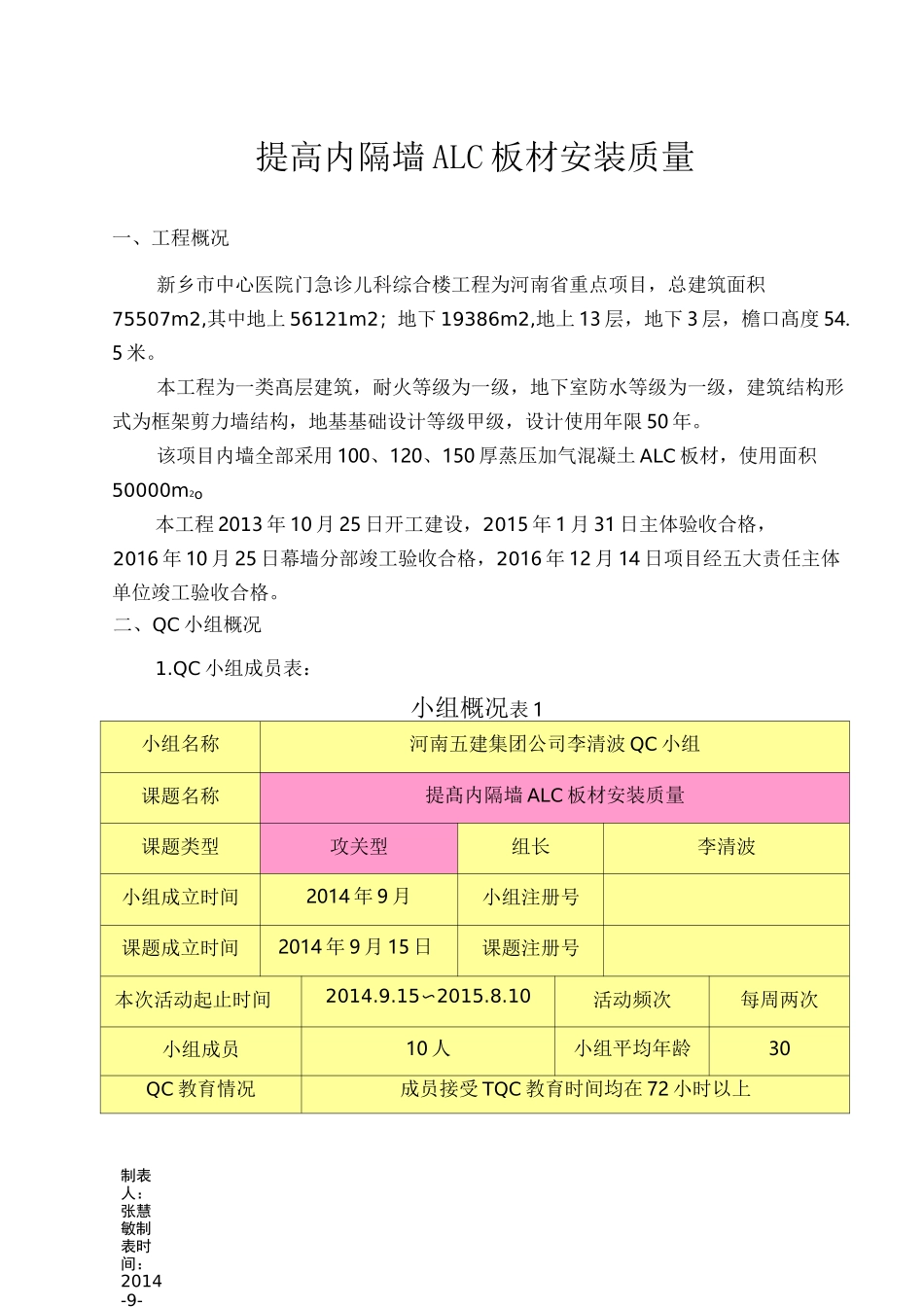

提高内隔墙ALC板材安装质量申报单位：小组名称：课题类型：攻关型成果发布人：2017年12月一、工程概况1二、QC小组概况1三、选题理由3四、现状调查(2014.9.21〜2014.10.22)3五、确定目标(2014.10.15-2014.10.25)5六、原因分析(2014.10.25〜2014.10.31)7七、要因确认(2014.10.29〜2014.11.30)8八、制定对策(2014.11.15〜2015.2.14)10九、对策实施(2014.12.15〜2015.5.15)10十、效果检查(2015.1.10〜2015.6.27)22十一、成果巩固(2015.5.15〜2015.7.25)26十二、总结和展望(2015.7.15〜2015.8.10)26制表人：张慧敏制表时间：2014-9-提高内隔墙ALC板材安装质量一、工程概况新乡市中心医院门急诊儿科综合楼工程为河南省重点项目，总建筑面积75507m2,其中地上56121m2；地下19386m2,地上13层，地下3层，檐口髙度54.5米。本工程为一类髙层建筑，耐火等级为一级，地下室防水等级为一级，建筑结构形式为框架剪力墙结构，地基基础设计等级甲级，设计使用年限50年。该项目内墙全部采用100、120、150厚蒸压加气混凝土ALC板材，使用面积50000m2o本工程2013年10月25日开工建设，2015年1月31日主体验收合格，2016年10月25日幕墙分部竣工验收合格，2016年12月14日项目经五大责任主体单位竣工验收合格。二、QC小组概况1.QC小组成员表：小组概况表1小组名称河南五建集团公司李清波QC小组课题名称提髙内隔墙ALC板材安装质量课题类型攻关型组长李清波小组成立时间2014年9月小组注册号课题成立时间2014年9月15日课题注册号本次活动起止时间2014.9.15〜2015.8.10活动频次每周两次小组成员10人小组平均年龄30QC教育情况成员接受TQC教育时间均在72小时以上制表人：张慧敏制表时间：2014-9-小组成员简介表2制表人：张慧敏制表时间：2014-9-15三、选题理由课题选择（2014.9.15〜2014.10.20）选题理由有四：原设计内墙为加气块，成本高，工期长，需要双面抹灰，保修期容易产生空鼓、开裂等质量缺陷。本工程内隔墙变更采用ALC板材，不需二次构件，免双面抹灰，环保节能，安装快捷，节省工期，避免了墙面空鼓，墙面垂直度、平整度偏差较小，有利于项目创优。ALC板材安装也存在特定质量问题，特别是板间竖向拼缝，受温度和主体沉降变形等影响容易开裂，是项目部确定的创优质工程的质量主要控制点。ALC板材定尺加工，装配安装，干法作业，节能环保,省时高效，控制好质量，将具有很好的经济、社会效益。制图人：张慧敏制图时间：2014-10-20因此，本QC小组选定的课题为：提髙内隔墙ALC板材安装质量。四、现状调查（2014.9.21〜2014.10.22）2014年9月，在选题确定后，结合框架结构内隔墙的受力特点，为进一步提髙内隔墙ALC板材安装质量，特别是竖向板缝的开裂情况，除了对省内具有代表性的公建项目（中建八局承建的河南省人民医院髙干病房楼）ALC内隔墙质量情况进行调查外，重点对我公司在建的类似公建工程框架结构内隔墙ALC板材安装质量情况进行了现状调查分析，在所抽查的三个项目（商丘市人民医院医技楼、新乡医学院第一附属医院病房楼、新乡市公安局技术中心）中内隔墙ALC板材安装质量问题（裂缝缺陷检查）的350点中，不合格点数为52个，占抽查总数的14.86％，合格率仅85.14%。我们对上述不合格点进行了汇总、原因分析、并绘制了缺陷频数统计表，如下表：制图人：张慧敏制图时间：2014-10-220123iii456XUU.UU7B□E6.15S呂8.46%加.00总MilN=52Ed.00^H70.00%65.38%Ed.00箔d'2250.00^目-•+臣分比20斗2.3L%30.00%丄2107542id.00^111ABCDEFA-主体结构梁板线性应变导致板墙变形B-机电安装施工时二次打洞开槽震动墙板C-工人安装时板缝粘接砂浆不密实D-排板时板材尺寸偏差使安装板缝过小E-未考虑温度变化影响填缝时间过早F-批腻子前未规范粘贴网格布质量缺陷统计表序号项目频数（点）累计频数（点）频率（％）累计频率（％）1主体结构梁板线性应变导致板墙变形222242.3142.312机电安装施工时二次打洞开槽震动墙板123423.0865.383工人安装时板缝粘接砂浆不密实74113.4678.854排板时板材尺寸偏差使安装板缝过小5469.6288.465未考虑温度变化影响填缝时间过早4507.6996.156批腻子前未规范粘贴网格布2523.85100.00合计（N=52点）5...
