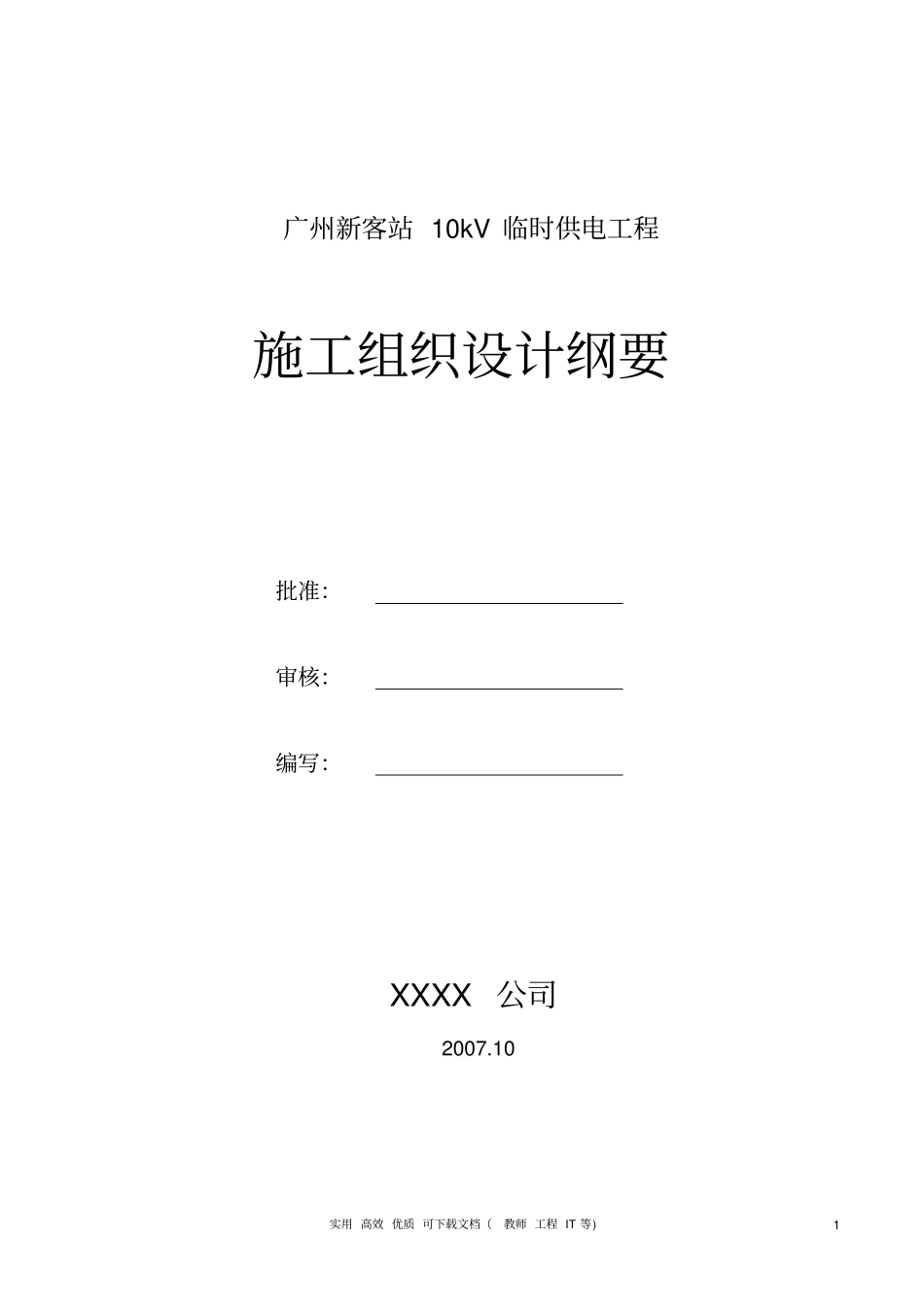

实用高效优质可下载文档（教师工程IT等)1广州新客站10kV临时供电工程施工组织设计纲要批准：审核：编写：XXXX公司2007.10实用高效优质可下载文档（教师工程IT等)2目录实用高效优质可下载文档（教师工程IT等)3实用高效优质可下载文档（教师工程IT等)4实用高效优质可下载文档（教师工程IT等)5编制依据广州新客站10kV临时供电工程施工招标文件；广州市番禺区供电局供用电设计室设计的本工程招标施工图；国家及上级单位有关的规范、规程、标准、规定；本工程现场调查资料、本公司有关电缆线路工程施工的档案资料；本公司编制的安全、质量、环境等体系的管理手册和程序文件；招标答疑会有关内容；本施工组织设计纲要以工期预定在2008年8月15日竣工，具备运行条件为最后期限而编制。一、工程概况及特点1.1工程概况1.1.1工程简述：广州新客站工程位于番禺区钟村镇石壁村，建成后是亚洲最大规模、国际一流的现代化、生态化、立体化综合性交通运输枢纽，实现铁路客运专线和主要干线、城际铁路、地下铁路以及公路等多种交通工具的零距离或短距离换乘。广州新客站工程力争2010年3月竣工，在亚运会举办前投入使用。本工程为广州新客站临时用供电工程，包括主要电缆工程、架空线工程、箱式变电站工程等土建及电气安装工作。电缆工程：从110kV飘峰变电站F23高压柜火车甲线（暂接飘峰站F26屏山线）、F24高压开关柜火车乙线（暂接飘峰站F30钟石甲线）沿新（旧）电缆沟管敷设至F23火车甲、乙线新1#塔，新建10kVFYZRYJV22-3×240双回路电缆2×2.988km。实用高效优质可下载文档（教师工程IT等)6从飘F24火车乙线新35#沿新电缆管敷设至36#，接通两侧，新建10kVFYZRYJV22-3×240型电缆180m，从飘F24火车乙线搅拌新1#沿新电缆管敷设至新2#塔，接通两侧，新建10kVFYZRYJV22-3×240型电缆90m，从飘峰站F23火车甲线原32#敷设至左铁路轨分线新1杆，开头后接通两侧，新建10kVFYZRYJV22-3×120型电缆250m。架空线路工程：从新名飘峰站F23火车甲线、F24火车乙线由新1#架设双回路线至新32#及单回路新46#塔，新立水泥杆71基，铁塔19基，架设导线LJ-240导线1876m×6相，LJ-240导线790m×3相，LGJ-95导线1334m×3相，LGJ-50导线350m×3相，装500kVA变压器10台。从飘峰站F23火车甲线原20塔架设导线至新命名右铁路轨分线新21#及原32塔导线至新命名左铁路轨分线新19#，新立水泥杆36条、铁塔5基，架设LGJ-95导线2444m×3相。箱式变电站工程：在相应的杆侧或塔侧建造箱式变电站8座，包括箱式变电站基础4个，安装1000kV变压器8台，在每座箱变基础旁各建造个事故油池并连通对应的箱变变压器基础，箱式变电站地网，敷设FYZRYJV22-3×240电缆约140m，敷设FYZRYJV22-3×120电缆约210m，电缆三通井4个，直通井3个，PVCФ160×5.0电缆管180m。相关信息：工程项目名称：广州新客站10kV临时供电工程实用高效优质可下载文档（教师工程IT等)7工程招标单位：中国航空港建设总公司、中铁二十二局集团有限公司（广州新客站工程施工联合体）招标代理机构：广州电力工程监理有限公司工程设计单位：广州市番禺区供电局供用电设计室计划开工日期：2007年10月18日（以合同开工时间为准）计划竣工日期：2008年08月15日（总日历工期约303天）1.1.2工程规模：广州新客站10kV临时供电工程主要工程量见表1-1：序号项目名称项目数量1电缆工程10kVFYZRYJV22-3×240型电缆约6246米210kVFYZRYJV22-3×120型电缆约250米32B、2A顶管330米4Ф160×5.03A/PVC电缆预埋管2500米5Ф160×5.02A/PVC电缆预埋管1206砖砌2800型人行三通井8个7砖砌2000型人行直通井40个8砖砌2000型弯通井2个9电缆标志杆120条10揭飘峰站出线电缆沟1200型盖板320米，约640块11架空线路工程LJ-240导线×6相1876米×612LJ-240导线×3相790米×313LJ-95导线×3相3778米×314LGJ-50导线×3相350米×315新立水泥杆（15m、13.5m、12m、9m）107基16铁塔24基17安装500kV变压器10台18箱式变电站工程箱式变电站基础8座19安装箱式变电站8台2010kVFYZRYJV22-3×240型电缆140米实用高效优质可下载文档（教师工程IT等)82110kVFYZRYJV22-3×120型电缆210米22箱变事故油池8座23电缆三通井、直通井7个24P...
