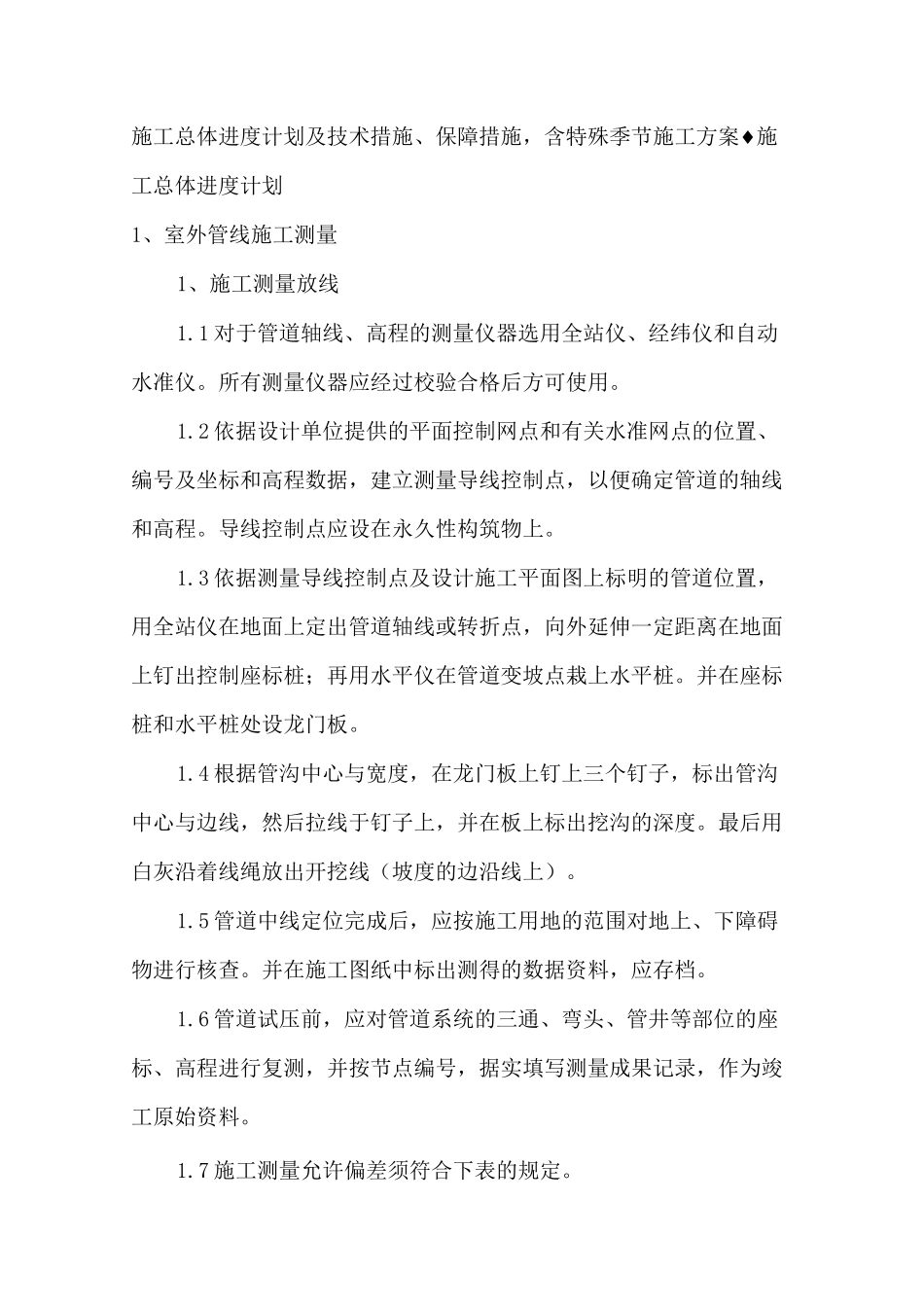

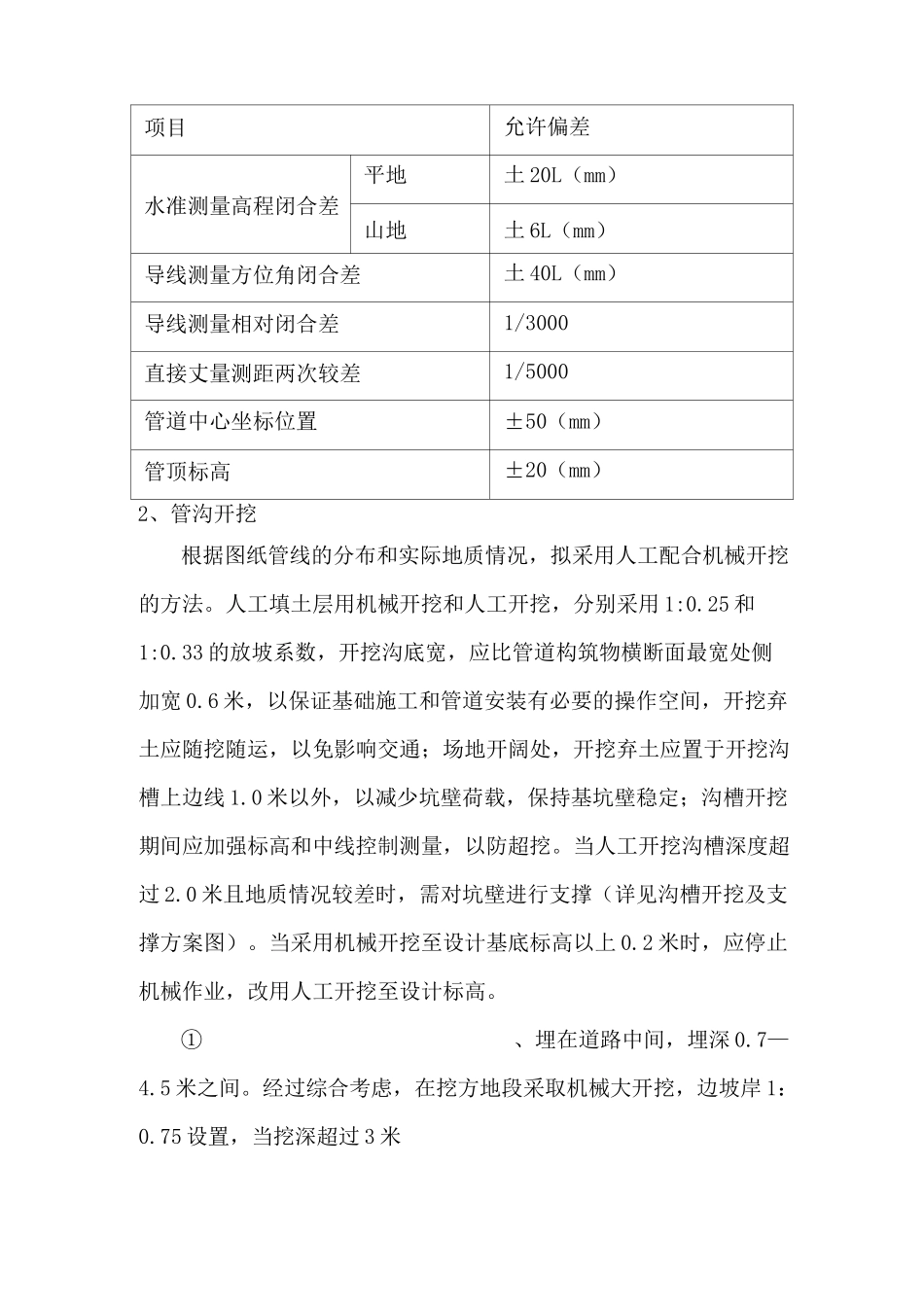

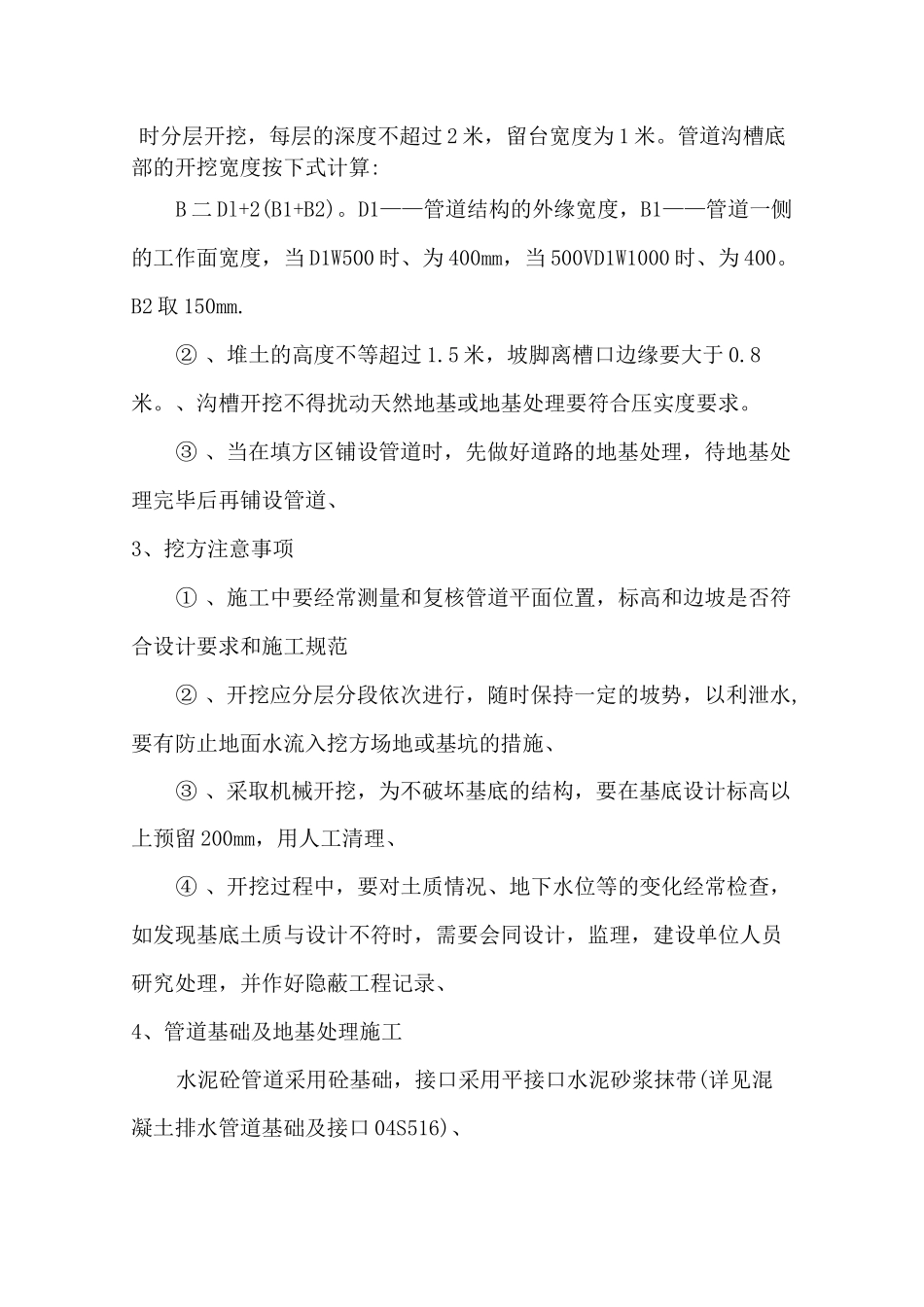

施工总体进度计划及技术措施、保障措施，含特殊季节施工方案♦施工总体进度计划1、室外管线施工测量1、施工测量放线1.1对于管道轴线、高程的测量仪器选用全站仪、经纬仪和自动水准仪。所有测量仪器应经过校验合格后方可使用。1.2依据设计单位提供的平面控制网点和有关水准网点的位置、编号及坐标和高程数据，建立测量导线控制点，以便确定管道的轴线和高程。导线控制点应设在永久性构筑物上。1.3依据测量导线控制点及设计施工平面图上标明的管道位置，用全站仪在地面上定出管道轴线或转折点，向外延伸一定距离在地面上钉出控制座标桩；再用水平仪在管道变坡点栽上水平桩。并在座标桩和水平桩处设龙门板。1.4根据管沟中心与宽度，在龙门板上钉上三个钉子，标出管沟中心与边线，然后拉线于钉子上，并在板上标出挖沟的深度。最后用白灰沿着线绳放出开挖线（坡度的边沿线上）。1.5管道中线定位完成后，应按施工用地的范围对地上、下障碍物进行核查。并在施工图纸中标出测得的数据资料，应存档。1.6管道试压前，应对管道系统的三通、弯头、管井等部位的座标、高程进行复测，并按节点编号，据实填写测量成果记录，作为竣工原始资料。1.7施工测量允许偏差须符合下表的规定。项目允许偏差水准测量高程闭合差平地土20L（mm）山地土6L（mm）导线测量方位角闭合差土40L（mm）导线测量相对闭合差1/3000直接丈量测距两次较差1/5000管道中心坐标位置±50（mm）管顶标高±20（mm）2、管沟开挖根据图纸管线的分布和实际地质情况，拟采用人工配合机械开挖的方法。人工填土层用机械开挖和人工开挖，分别采用1:0.25和1:0.33的放坡系数，开挖沟底宽，应比管道构筑物横断面最宽处侧加宽0.6米，以保证基础施工和管道安装有必要的操作空间，开挖弃土应随挖随运，以免影响交通；场地开阔处，开挖弃土应置于开挖沟槽上边线1.0米以外，以减少坑壁荷载，保持基坑壁稳定；沟槽开挖期间应加强标高和中线控制测量，以防超挖。当人工开挖沟槽深度超过2.0米且地质情况较差时，需对坑壁进行支撑（详见沟槽开挖及支撑方案图）。当采用机械开挖至设计基底标高以上0.2米时，应停止机械作业，改用人工开挖至设计标高。①、埋在道路中间，埋深0.7—4.5米之间。经过综合考虑，在挖方地段采取机械大开挖，边坡岸1：0.75设置，当挖深超过3米时分层开挖，每层的深度不超过2米，留台宽度为1米。管道沟槽底部的开挖宽度按下式计算:B二Dl+2(B1+B2)。D1——管道结构的外缘宽度，B1——管道一侧的工作面宽度，当D1W500时、为400mm，当500VD1W1000时、为400。B2取150mm.②、堆土的高度不等超过1.5米，坡脚离槽口边缘要大于0.8米。、沟槽开挖不得扰动天然地基或地基处理要符合压实度要求。③、当在填方区铺设管道时，先做好道路的地基处理，待地基处理完毕后再铺设管道、3、挖方注意事项①、施工中要经常测量和复核管道平面位置，标高和边坡是否符合设计要求和施工规范②、开挖应分层分段依次进行，随时保持一定的坡势，以利泄水,要有防止地面水流入挖方场地或基坑的措施、③、采取机械开挖，为不破坏基底的结构，要在基底设计标高以上预留200mm，用人工清理、④、开挖过程中，要对土质情况、地下水位等的变化经常检查，如发现基底土质与设计不符时，需要会同设计，监理，建设单位人员研究处理，并作好隐蔽工程记录、4、管道基础及地基处理施工水泥砼管道采用砼基础，接口采用平接口水泥砂浆抹带(详见混凝土排水管道基础及接口04S516)、(1)、砼施工前做好详细的工艺设计、模板方案，模板支撑要有足够的强度、刚度和稳定性，模板接缝要严密，围档使用时清理干净,并刷脱模剂。(2)、基础施工原则上采用混凝土排水管道基础及接口04S516规定，同时参照下述原则进行施工：①地基尽可能为原状土，②河床(池塘)处淤泥和施工中被扰动土层全部挖除，在基槽底面与基础底面夯填1：1砂石，③管道基础下属于填方地段时，采用120度钢筋砼带形基础(详见省标)，④当地基土质为淤泥质土时，采用120度钢筋砼带形基础，⑤遇软弱地基或其它复杂地基情况时，应通知设计人员。(3)、混凝土基础模板选用具有一定强度和刚度的木模安装，保证接缝严密，支撑牢固，...
