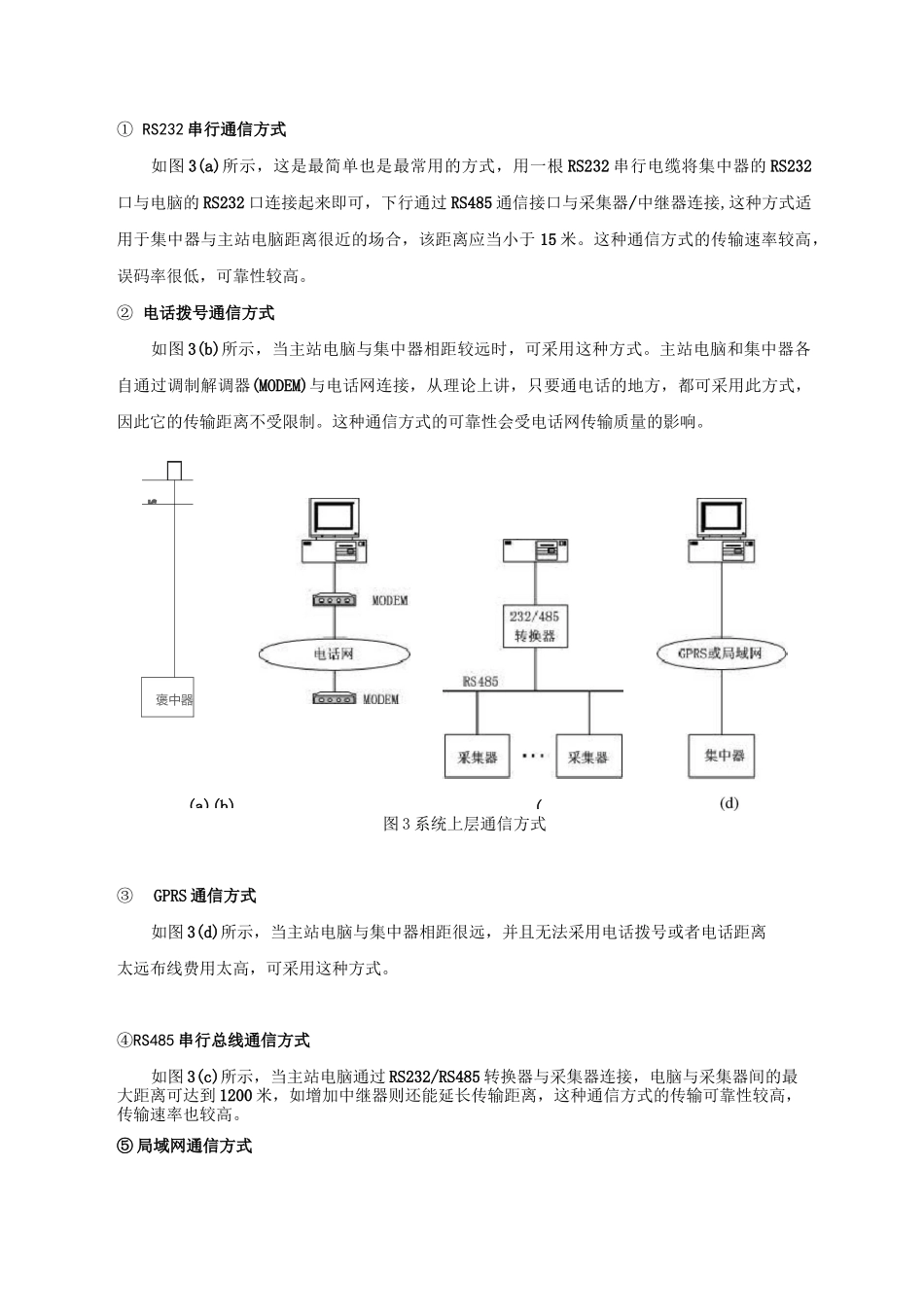

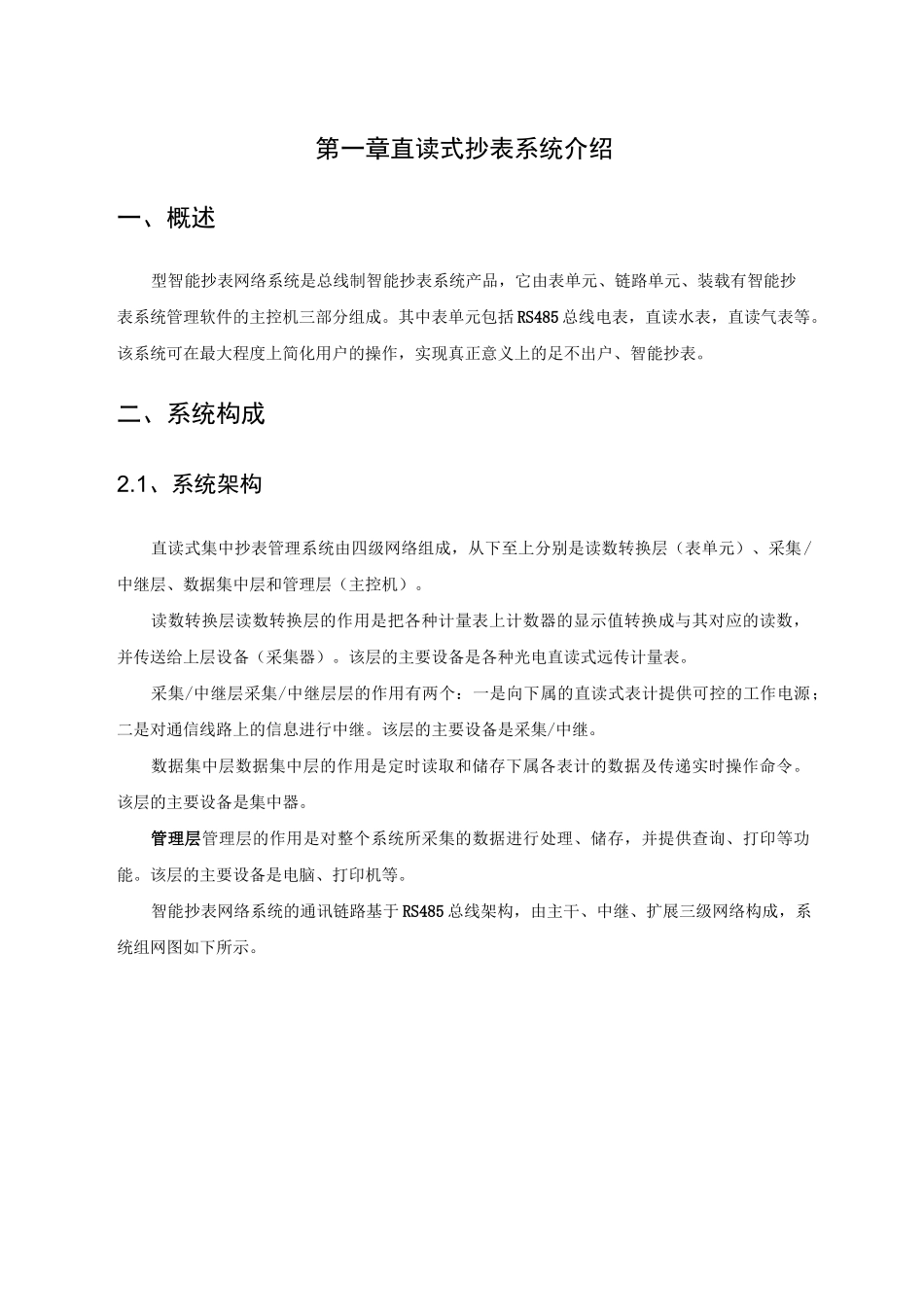

第一章直读式抄表系统介绍一、概述型智能抄表网络系统是总线制智能抄表系统产品，它由表单元、链路单元、装载有智能抄表系统管理软件的主控机三部分组成。其中表单元包括RS485总线电表，直读水表，直读气表等。该系统可在最大程度上简化用户的操作，实现真正意义上的足不出户、智能抄表。二、系统构成2.1、系统架构直读式集中抄表管理系统由四级网络组成，从下至上分别是读数转换层（表单元）、采集/中继层、数据集中层和管理层（主控机）。读数转换层读数转换层的作用是把各种计量表上计数器的显示值转换成与其对应的读数，并传送给上层设备（采集器）。该层的主要设备是各种光电直读式远传计量表。采集/中继层采集/中继层层的作用有两个：一是向下属的直读式表计提供可控的工作电源；二是对通信线路上的信息进行中继。该层的主要设备是采集/中继。数据集中层数据集中层的作用是定时读取和储存下属各表计的数据及传递实时操作命令。该层的主要设备是集中器。管理层管理层的作用是对整个系统所采集的数据进行处理、储存，并提供查询、打印等功能。该层的主要设备是电脑、打印机等。智能抄表网络系统的通讯链路基于RS485总线架构，由主干、中继、扩展三级网络构成，系统组网图如下所示。・<薩共电话R/GPRSINTERNETrr.l^M盘就电*网GPRS忙屣两X畤扩展网总戦莅礙离可如来）・-V单元（扩展阿c毎条扩辰冋a禺传蛉更离酊达旳珅）KSII駕a—.—至栽H…理器主控机：在主控机上安装JRH型智能抄表系统管理软件，由该系统软件发出抄表指令,区域集中器做出相应的响应，完成抄表任务。该系统因采用不同型号的区域集中器，而要求主控机的硬件配置亦不同，以下列出主控机的基本配置。2.2、通信方式直读式集抄系统在组成结构上类似于集散式控制系统，其数据通信由上中下三个层次组成（见图2）。上层通信是指集中器与主站电脑之间的通信，中层通信是指集中器与其下属采集/中继器之间的通信，下层通信是采集器/中继器与其下属直读表之间的通信。这三层通信在物理结构上相互独立，对通信方式、传输介质、传输速率的要求各不相同，下面分别予以介绍。2.2.1上层通信如前所述，上层通信是指集中器与主站电脑之间的通信。该层通信的主要特点是数据量较大，传输距离可能很远。如图3所示，在实际工程项目中，上层通信经常采用的方式有RS232、电话网、GPRS、RS485、局域网等。花刖5曲-肛1电力磁节点犷展网（Siirffl网益蝇怙SffiSTU诂aw米）—I!1-■■證单元旷展网（毎齐扩-RR.eSftftJSflEffETSSM?K）—|11--，表单元7■■■裒卑兀LINTERNETrr肚网大丑勒业菅理企第中恭M中|-■-1■VL1-S車元护展网€网卷然彼艇离可达刘狀3—|11r■-■衷草丘□r褒中器(a)(b)①RS232串行通信方式如图3(a)所示，这是最简单也是最常用的方式，用一根RS232串行电缆将集中器的RS232口与电脑的RS232口连接起来即可，下行通过RS485通信接口与采集器/中继器连接,这种方式适用于集中器与主站电脑距离很近的场合，该距离应当小于15米。这种通信方式的传输速率较高，误码率很低，可靠性较高。②电话拨号通信方式如图3(b)所示，当主站电脑与集中器相距较远时，可采用这种方式。主站电脑和集中器各自通过调制解调器(MODEM)与电话网连接，从理论上讲，只要通电话的地方，都可采用此方式，因此它的传输距离不受限制。这种通信方式的可靠性会受电话网传输质量的影响。图3系统上层通信方式③GPRS通信方式如图3(d)所示，当主站电脑与集中器相距很远，并且无法采用电话拨号或者电话距离太远布线费用太高，可采用这种方式。④RS485串行总线通信方式如图3(c)所示，当主站电脑通过RS232/RS485转换器与采集器连接，电脑与采集器间的最大距离可达到1200米，如增加中继器则还能延长传输距离，这种通信方式的传输可靠性较高，传输速率也较高。⑤局域网通信方式(如图3(d)所示，随着网络技术的飞速发展，网络的触角已伸展到我们的周围。“宽带接入”成为新建小区的亮点，因此集抄系统与网络的连接也就势在必行了。此外近年来随着无线通信网络的发展，GPRS通信方式也可用于集抄系统的上层通信。这几种通信方式各有特点，应根据项目的具体情况选用，以期达到最佳效...
