铝合金熔炼工艺流程与操作工艺VIP免费

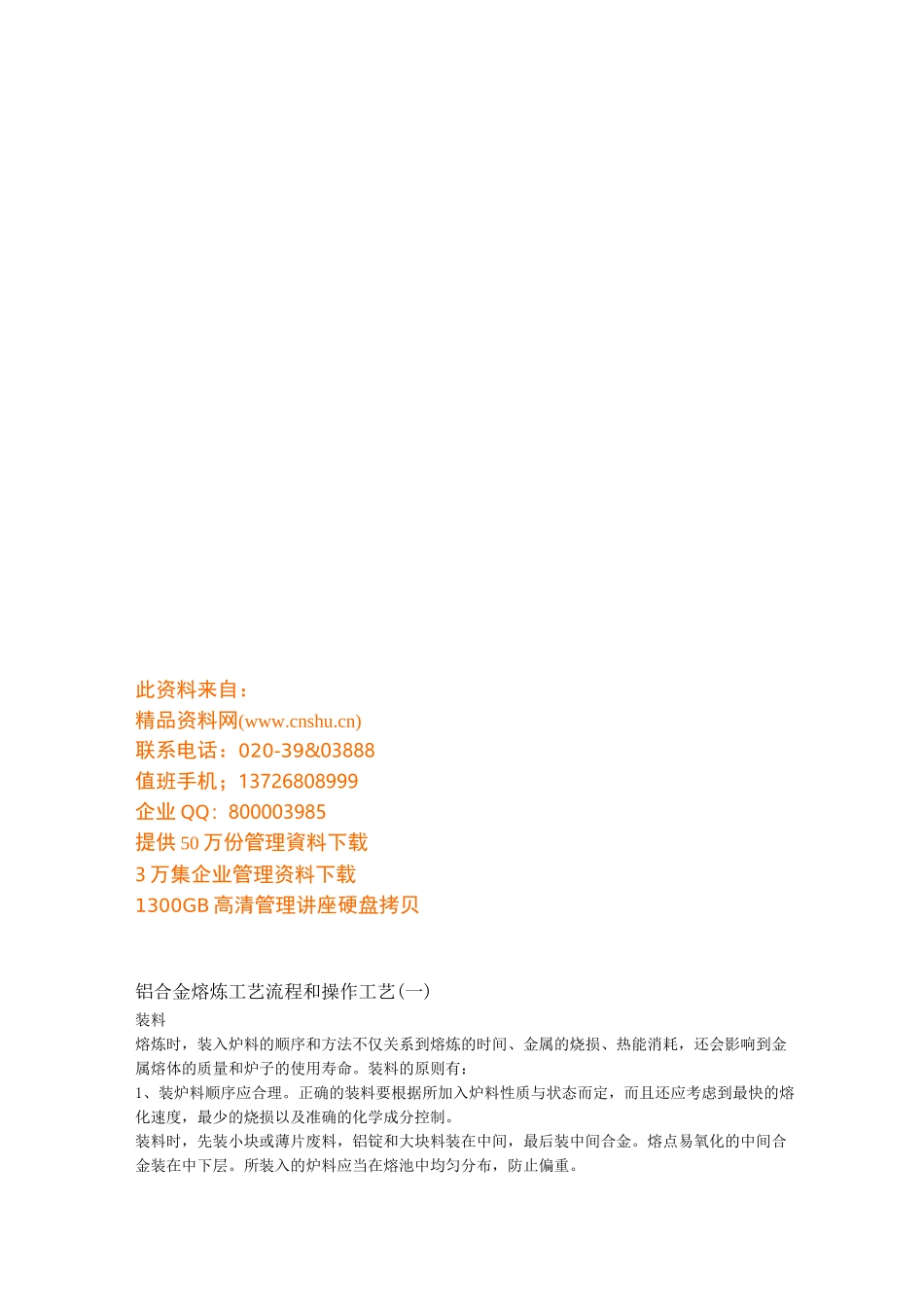

此资料来自：精品资料网(www.cnshu.cn)联系电话：020-39&03888值班手机；13726808999企业QQ：800003985提供50万份管理資料下载3万集企业管理资料下载1300GB高清管理讲座硬盘拷贝铝合金熔炼工艺流程和操作工艺(一)装料熔炼时，装入炉料的顺序和方法不仅关系到熔炼的时间、金属的烧损、热能消耗，还会影响到金属熔体的质量和炉子的使用寿命。装料的原则有：1、装炉料顺序应合理。正确的装料要根据所加入炉料性质与状态而定，而且还应考虑到最快的熔化速度，最少的烧损以及准确的化学成分控制。装料时，先装小块或薄片废料，铝锭和大块料装在中间，最后装中间合金。熔点易氧化的中间合金装在中下层。所装入的炉料应当在熔池中均匀分布，防止偏重。小块或薄板料装在熔池下层，这样可减少烧损，同时还可以保护炉体免受大块料的直接冲击而损坏。中间合金有的熔点高，如AL-NI和AL-MN合金的熔点为750-800°C，装在上层，由于炉内上部温度高容易熔化，也有充分的时间扩散；使中间合金分布均匀，则有利于熔体的成分控制。炉料装平，各处熔化速度相差不多这样可以防止偏重时造成的局部金属过热。炉料应进量一次入炉，二次或多次加料会增加非金属夹杂物及含气量。2、对于质量要求高的产品（包括锻件、模锻件、空心大梁和大梁型材等）的炉料除上述的装料要求外，在装料前必须向熔池内撒20-30kg粉状熔剂，在装炉过程中对炉料要分层撒粉状熔剂,这样可提高炉体的纯洁度，也可以减少损耗。3、电炉装料时，应注意炉料最高点距电阻丝的距离不得少于100mm,否则容易引起短路。熔化炉料装完后即可升温。熔化是从固态转变为液态的过程。这一过程的好坏，对产品质量有决定性的影响。A、覆盖熔化过程中随着炉料温度的升高，特别是当炉料开始熔化后，金属外层表面所覆盖的氧化膜很容易破裂，将逐渐失去保护作用。气体在这时候很容易侵入，造成内部金属的进一步氧化。并且已熔化的液体或液流要向炉底流动，当液滴或液流进入底部汇集起来时，其表面的氧化膜就会混入熔体中。所以为了防止金属进一步氧化和减少进入熔体的氧化膜，在炉料软化下塌时，应适当向金属表面撒上一层粉状熔剂覆盖，其用量见表。这样也可以减少熔化过程中的金属吸气。覆盖剂种类及用量炉型及制品电气熔炼煤气炉熔炼覆盖剂用量普通制品特殊制品普通制品特殊制品（占投量）/%0.4-0.50.5-0.61-22-4覆盖剂种类粉状熔剂Kcl：Nacl按1：1混合B、加铜、加锌当炉料熔化一部分后，即可向液体中均匀加入锌锭或铜板，以熔池中的熔体刚好能淹没住锌锭和铜板为宜。这时应强调的是，铜板的熔点为1083C，在铝合金熔炼温度范围内，铜是溶解在铝合金熔体中。因此，铜板如果加得过早，熔体未能将其盖住，这样将增加铜板的烧损；反之如果加得过晚，铜板来不及溶解和扩散，将延长熔化时间，影响合金的化学成分控制。电炉熔炼时，应尽量避免更换电阻丝带，以防脏物落入熔体中，污染金属。C、搅动熔体熔化过程中应注意防止熔体过热，特别是天然气炉（或煤气炉）熔炼时炉膛温度高达1200C，在这样高的温度下容易产生局部过热。为此当炉料熔化之后，应适当搅动熔体，以使熔池里各处温度均匀一致，同时也利于加速熔化.铝合金熔炼工艺流程和操作工艺（二）2007-03-2710:18扒渣与搅拌当炉料在熔池里已充分熔化，并且熔体温度达到熔炼温度时，即可扒除熔体表面漂浮的大量氧化渣。A、扒渣扒渣前应先向熔体上均匀撒入粉状熔剂，以使渣与金属分离，有利于扒渣，可以少带出金属。扒渣要求平稳，防止渣卷入熔体内。扒渣要彻底，因浮渣的存在会增加熔体的含气量，并弄脏金属。B、加镁加铍扒渣后便可向熔体内加入镁锭，同时要用2号粉状熔剂进行覆盖，以防镁的烧损。对于高镁铝合金为防止镁的烧损，并且改变熔体及铸锭表面氧化膜的性质，在加镁后须向熔体内加入少量（0.001%-0.004%）的铍。铍一般以Al-BeF4与2号粉状熔剂按1：1混合加入，加入后应进行充分搅拌。NaBeF+Al—2NaF+AlF+Be为防止铍的中毒，在加铍操作时应戴好口罩。另外，加铍后扒也的渣滓应堆积在专门的堆放场地或作专门处理。C、搅拌在取样之前，调整化学成分之后，都应当及时进行搅拌。其目的在于使合金成分均匀分布...
