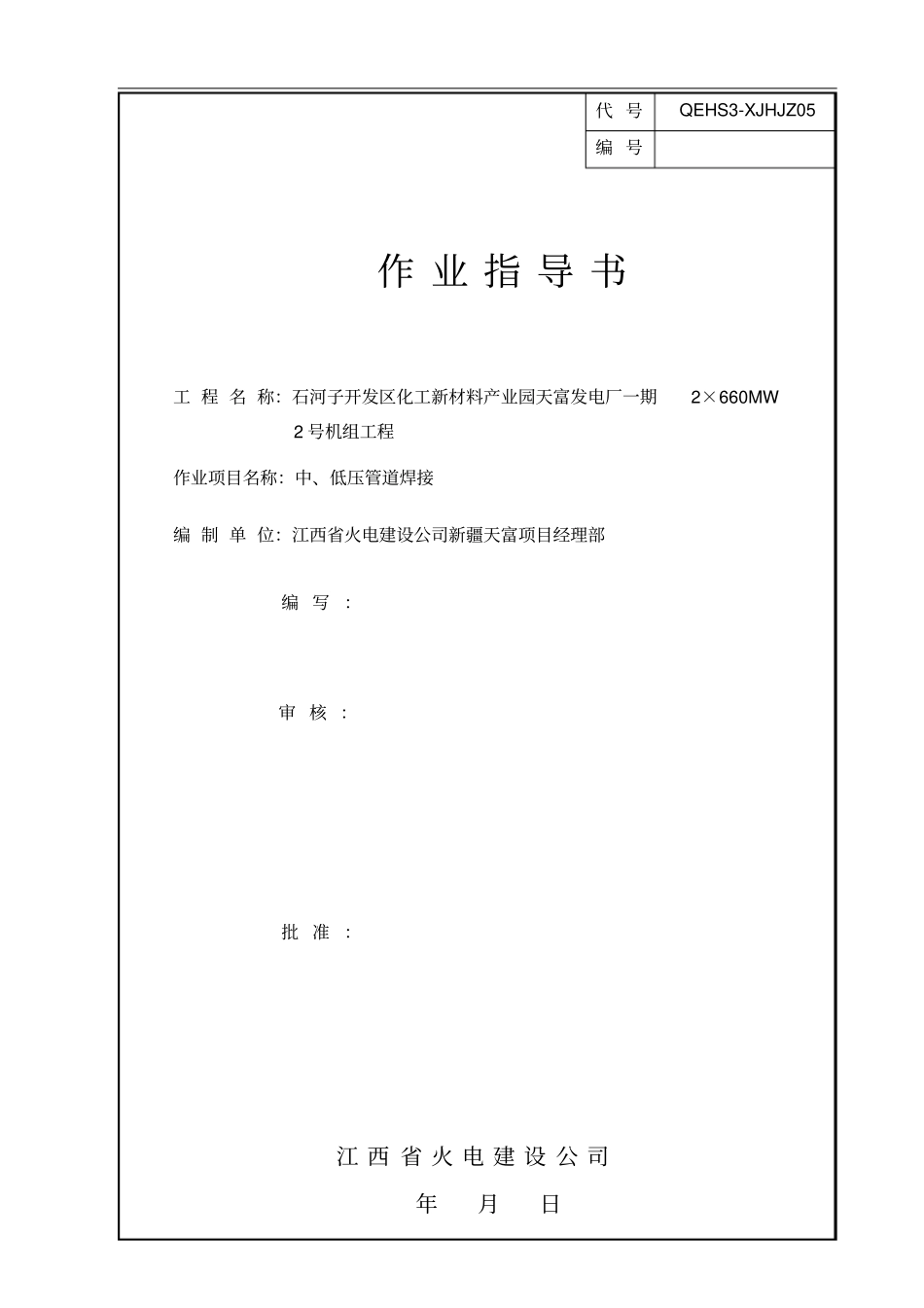

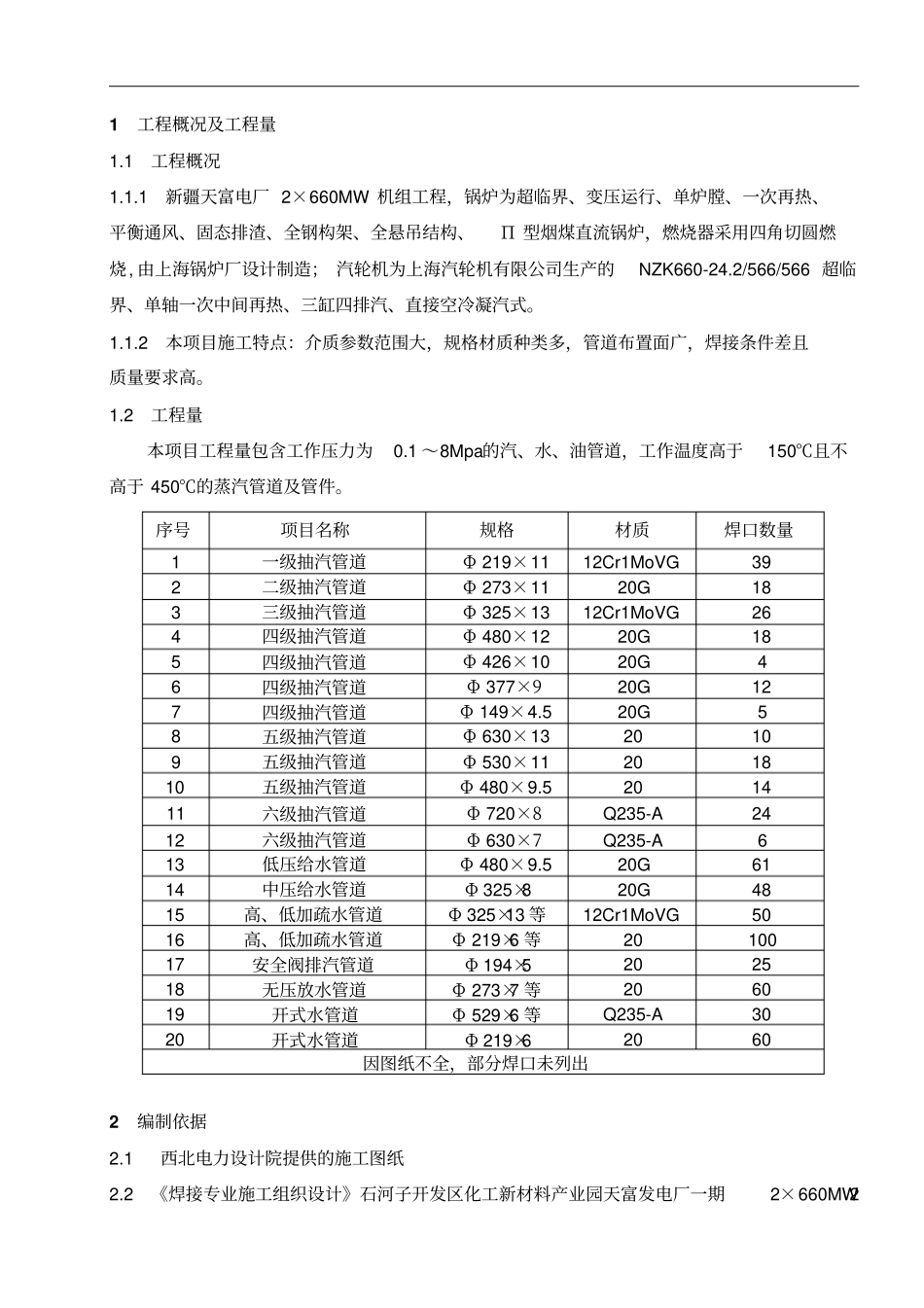

代号QEHS3-XJHJZ05编号作业指导书工程名称：石河子开发区化工新材料产业园天富发电厂一期2×660MW2号机组工程作业项目名称：中、低压管道焊接编制单位：江西省火电建设公司新疆天富项目经理部编写：审核：批准：江西省火电建设公司年月日目录1工程概况及工程量2编制依据3作业前的条件和准备4作业程序、方法5质量标准及检验要求6作业的安全要求和环境条件7附表1工程概况及工程量1.1工程概况1.1.1新疆天富电厂2×660MW机组工程，锅炉为超临界、变压运行、单炉膛、一次再热、平衡通风、固态排渣、全钢构架、全悬吊结构、Π型烟煤直流锅炉，燃烧器采用四角切圆燃烧,由上海锅炉厂设计制造；汽轮机为上海汽轮机有限公司生产的NZK660-24.2/566/566超临界、单轴一次中间再热、三缸四排汽、直接空冷凝汽式。1.1.2本项目施工特点：介质参数范围大，规格材质种类多，管道布置面广，焊接条件差且质量要求高。1.2工程量本项目工程量包含工作压力为0.1～8Mpa的汽、水、油管道，工作温度高于150℃且不高于450℃的蒸汽管道及管件。序号项目名称规格材质焊口数量1一级抽汽管道Φ219×1112Cr1MoVG392二级抽汽管道Φ273×1120G183三级抽汽管道Φ325×1312Cr1MoVG264四级抽汽管道Φ480×1220G185四级抽汽管道Φ426×1020G46四级抽汽管道Φ377×920G127四级抽汽管道Φ149×4.520G58五级抽汽管道Φ630×1320109五级抽汽管道Φ530×11201810五级抽汽管道Φ480×9.5201411六级抽汽管道Φ720×8Q235-A2412六级抽汽管道Φ630×7Q235-A613低压给水管道Φ480×9.520G6114中压给水管道Φ325×820G4815高、低加疏水管道Φ325×13等12Cr1MoVG5016高、低加疏水管道Φ219×6等2010017安全阀排汽管道Φ194×5202518无压放水管道Φ273×7等206019开式水管道Φ529×6等Q235-A3020开式水管道Φ219×62060因图纸不全，部分焊口未列出2编制依据2.1西北电力设计院提供的施工图纸2.2《焊接专业施工组织设计》石河子开发区化工新材料产业园天富发电厂一期2×660MW2号机组工程2.3《火力发电厂焊接技术规程》DL/T869-20122.4《电力建设施工质量验收及评价规程第7部分：焊接工程DL/T5210.7—2010》2.5《焊接工艺评定汇编》（江西省火电建设公司）2.6《工程建设标准强制性条文》（电力工程部分）2.7《焊工技术考核规程》DL/T679-20122.8《焊接工艺评定规程》DL/T868-20042.9《施工工艺纪律》（江西省火电建设公司）3作业前的条件和准备3.1技术准备3.1.1完成图纸会审。3.1.2作业指导书编制完成并报监理审批，在项目工程开工前，准备好以下资料：施工作业技术交底、安全交底。3.1.3根据图纸提供的材质选用相应的焊接材料并造好相应的计划。3.1.3在项目工程开工前，进行施工作业技术交底、安全交底指导书。3.2作业人员的配备、资格作业人员数量资格职责焊接工程师1要求熟悉焊接专业技术，并具有一定的组织能力。负责焊接专业技术工作的筹划、准备、实施。主持技术交底。技术员1要求熟悉施工图纸，有焊接施工实践经验，掌握施工技术及验收规范、评定标准。全面负责该单位工程的技术工作，组织施工图及技术资料的学习，参加图纸会审，编制施工技术措施，进行技术交底；安全员1有现场工作经验，熟悉《电力建设安全工作规程》,责任心强,忠于职守，有安全员上岗证，持证上岗负责施工现场的安全检查，制止违章作业。质检员1有焊接施工实践经验和焊接检验工作经验，熟悉施工图，经过培训，有质检员上岗证，持证上岗。负责施工全过程的质量监督、检查及质保资料的搜集与整理工作；班组长1具备施工组织协调能力，熟悉施工图纸和焊接工艺，有施工经验和质量检查能力。1、直接领导班组人员认真学习和严格按照设计要求及有关规范进行施工。2、对焊接工艺的实施情况进行督促，带领班组人员做好自检工作。焊工15熟悉本工种，技术熟练。所有施焊焊工均应按DL/T679-2012《焊工技术考核规程》进行培训考核取得相应级别的焊接资质。并经过对应项目的焊前练习且合格后方可持证上岗。1、每名焊工对自己施焊的焊口质量负责，认真执行自检，并做好记录。2、焊工在施焊前应认真熟悉作业指导书，严格按要求施工，不符合焊接条件时应拒绝施焊。3.3作业工机具及...
