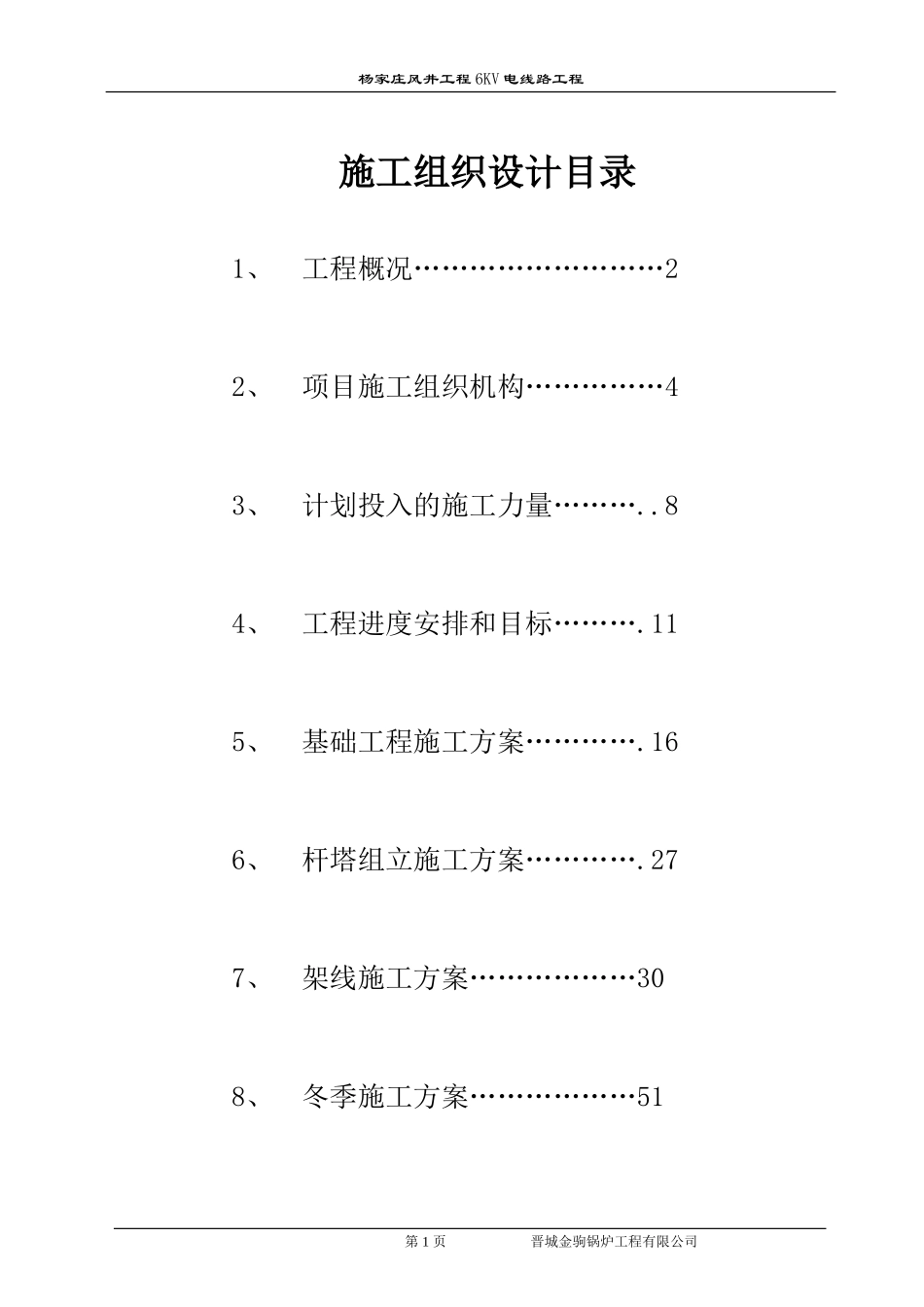

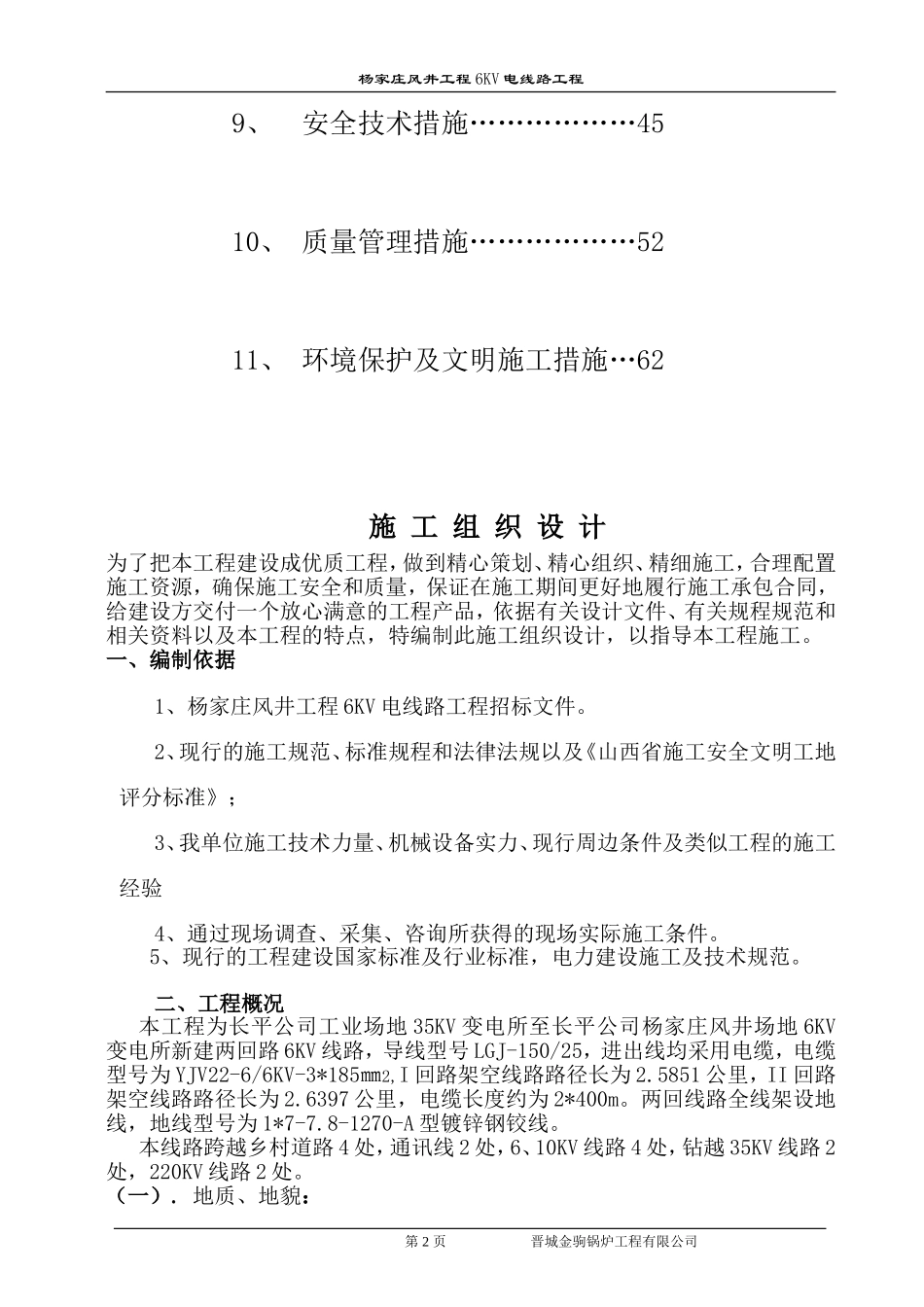

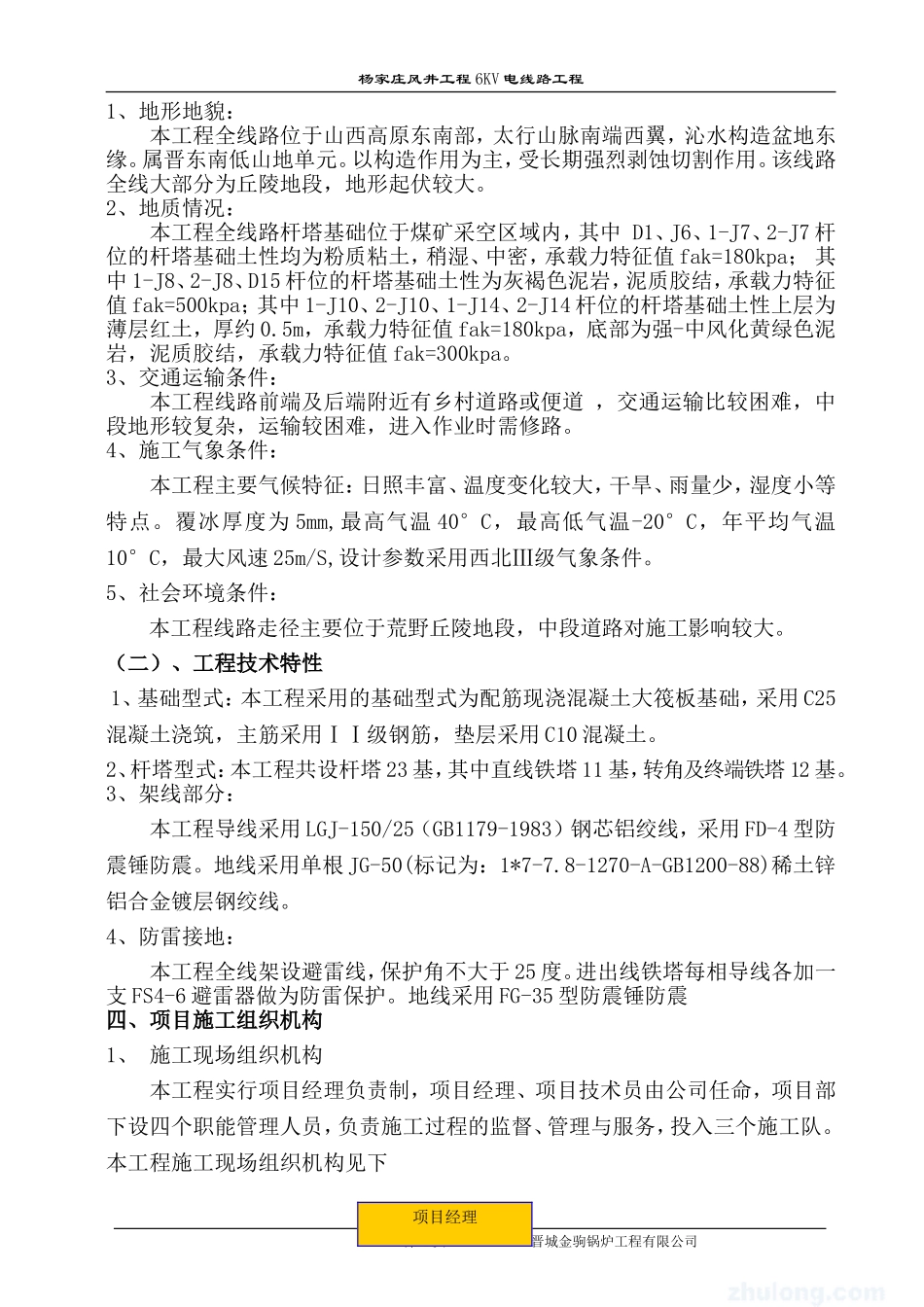

杨家庄风井工程6KV电线路工程施工组织设计目录1、工程概况………………………22、项目施工组织机构……………43、计划投入的施工力量………..84、工程进度安排和目标……….115、基础工程施工方案………….166、杆塔组立施工方案………….277、架线施工方案………………308、冬季施工方案………………51第1页晋城金驹锅炉工程有限公司杨家庄风井工程6KV电线路工程9、安全技术措施………………4510、质量管理措施………………5211、环境保护及文明施工措施…62施工组织设计为了把本工程建设成优质工程，做到精心策划、精心组织、精细施工，合理配置施工资源，确保施工安全和质量，保证在施工期间更好地履行施工承包合同，给建设方交付一个放心满意的工程产品，依据有关设计文件、有关规程规范和相关资料以及本工程的特点，特编制此施工组织设计，以指导本工程施工。一、编制依据1、杨家庄风井工程6KV电线路工程招标文件。2、现行的施工规范、标准规程和法律法规以及《山西省施工安全文明工地评分标准》；3、我单位施工技术力量、机械设备实力、现行周边条件及类似工程的施工经验4、通过现场调查、采集、咨询所获得的现场实际施工条件。5、现行的工程建设国家标准及行业标准，电力建设施工及技术规范。二、工程概况本工程为长平公司工业场地35KV变电所至长平公司杨家庄风井场地6KV变电所新建两回路6KV线路，导线型号LGJ-150/25，进出线均采用电缆，电缆型号为YJV22-6/6KV-3*185㎜2,I回路架空线路路径长为2.5851公里，II回路架空线路路径长为2.6397公里，电缆长度约为2*400m。两回线路全线架设地线，地线型号为1*7-7.8-1270-A型镀锌钢铰线。本线路跨越乡村道路4处，通讯线2处，6、10KV线路4处，钻越35KV线路2处，220KV线路2处。（一）.地质、地貌：第2页晋城金驹锅炉工程有限公司杨家庄风井工程6KV电线路工程1、地形地貌：本工程全线路位于山西高原东南部，太行山脉南端西翼，沁水构造盆地东缘。属晋东南低山地单元。以构造作用为主，受长期强烈剥蚀切割作用。该线路全线大部分为丘陵地段，地形起伏较大。2、地质情况：本工程全线路杆塔基础位于煤矿采空区域内，其中D1、J6、1-J7、2-J7杆位的杆塔基础土性均为粉质粘土，稍湿、中密，承载力特征值fak=180kpa；其中1-J8、2-J8、D15杆位的杆塔基础土性为灰褐色泥岩，泥质胶结，承载力特征值fak=500kpa；其中1-J10、2-J10、1-J14、2-J14杆位的杆塔基础土性上层为薄层红土，厚约0.5m，承载力特征值fak=180kpa，底部为强-中风化黄绿色泥岩，泥质胶结，承载力特征值fak=300kpa。3、交通运输条件：本工程线路前端及后端附近有乡村道路或便道，交通运输比较困难，中段地形较复杂，运输较困难，进入作业时需修路。4、施工气象条件：本工程主要气候特征：日照丰富、温度变化较大，干旱、雨量少，湿度小等特点。覆冰厚度为5mm,最高气温40°C，最高低气温-20°C，年平均气温10°C，最大风速25m/S,设计参数采用西北Ⅲ级气象条件。5、社会环境条件：本工程线路走径主要位于荒野丘陵地段，中段道路对施工影响较大。（二）、工程技术特性1、基础型式：本工程采用的基础型式为配筋现浇混凝土大筏板基础，采用C25混凝土浇筑，主筋采用ⅠⅠ级钢筋，垫层采用C10混凝土。2、杆塔型式：本工程共设杆塔23基，其中直线铁塔11基，转角及终端铁塔12基。3、架线部分：本工程导线采用LGJ-150/25（GB1179-1983）钢芯铝绞线，采用FD-4型防震锤防震。地线采用单根JG-50(标记为：1*7-7.8-1270-A-GB1200-88)稀土锌铝合金镀层钢绞线。4、防雷接地：本工程全线架设避雷线，保护角不大于25度。进出线铁塔每相导线各加一支FS4-6避雷器做为防雷保护。地线采用FG-35型防震锤防震四、项目施工组织机构1、施工现场组织机构本工程实行项目经理负责制，项目经理、项目技术员由公司任命，项目部下设四个职能管理人员，负责施工过程的监督、管理与服务，投入三个施工队。本工程施工现场组织机构见下第3页晋城金驹锅炉工程有限公司项目经理杨家庄风井工程6KV电线路工程2、职责与分工为确保项目部的有效运作，我们按照《建设工程项目管理规范》（GB／T50326—2001）的规定，结合工程实...
