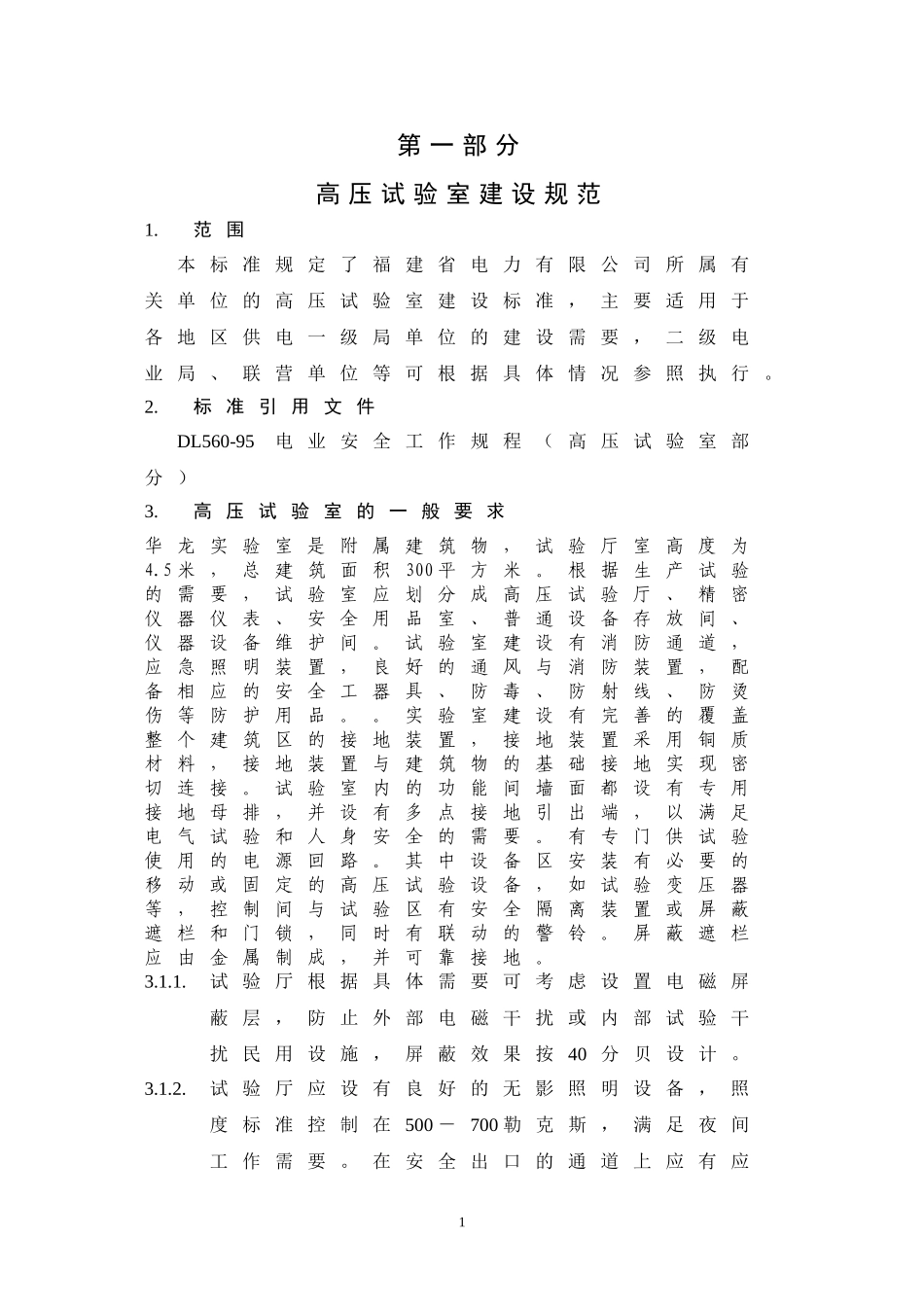

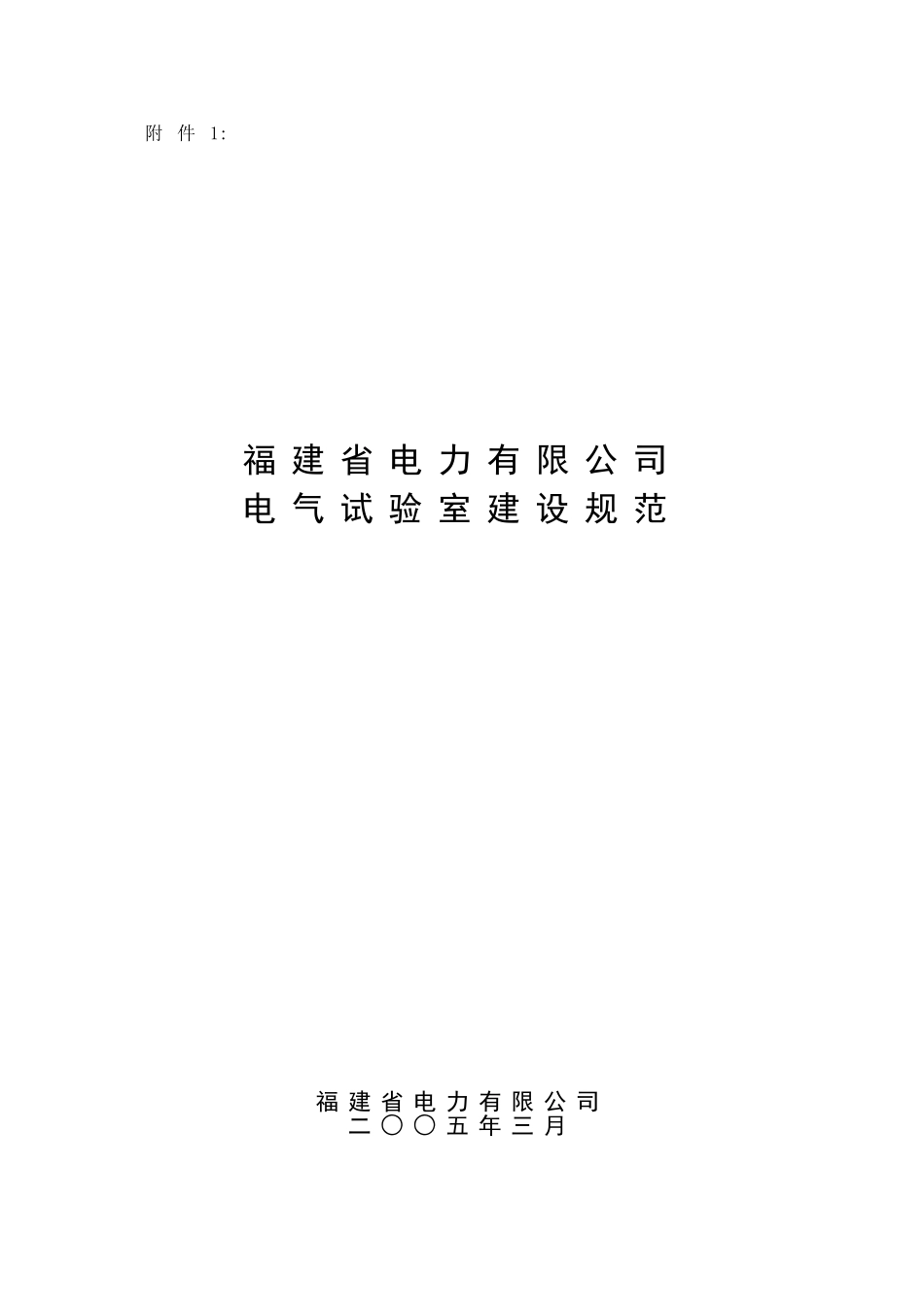

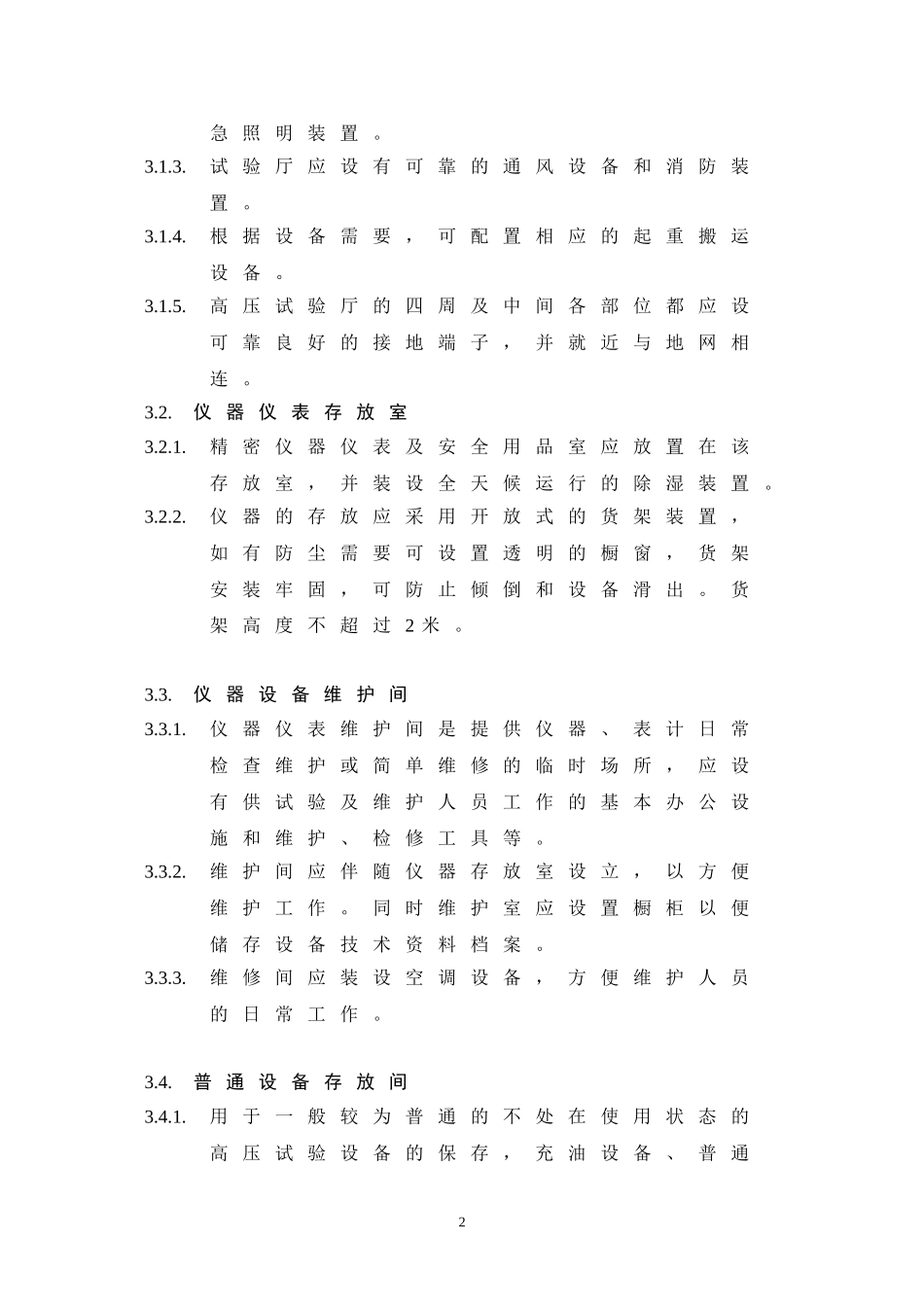

附件1:福建省电力有限公司电气试验室建设规范福建省电力有限公司二○○五年三月第一部分高压试验室建设规范1.范围本标准规定了福建省电力有限公司所属有关单位的高压试验室建设标准，主要适用于各地区供电一级局单位的建设需要，二级电业局、联营单位等可根据具体情况参照执行。2.标准引用文件DL560-95电业安全工作规程（高压试验室部分）3.高压试验室的一般要求华龙实验室是附属建筑物，试验厅室高度为4.5米，总建筑面积300平方米。根据生产试验的需要，试验室应划分成高压试验厅、精密仪器仪表、安全用品室、普通设备存放间、仪器设备维护间。试验室建设有消防通道，应急照明装置，良好的通风与消防装置，配备相应的安全工器具、防毒、防射线、防烫伤等防护用品。。实验室建设有完善的覆盖整个建筑区的接地装置，接地装置采用铜质材料，接地装置与建筑物的基础接地实现密切连接。试验室内的功能间墙面都设有专用接地母排，并设有多点接地引出端，以满足电气试验和人身安全的需要。有专门供试验使用的电源回路。其中设备区安装有必要的移动或固定的高压试验设备，如试验变压器等，控制间与试验区有安全隔离装置或屏蔽遮栏和门锁，同时有联动的警铃。屏蔽遮栏应由金属制成，并可靠接地。3.1.1.试验厅根据具体需要可考虑设置电磁屏蔽层，防止外部电磁干扰或内部试验干扰民用设施，屏蔽效果按40分贝设计。3.1.2.试验厅应设有良好的无影照明设备，照度标准控制在500－700勒克斯，满足夜间工作需要。在安全出口的通道上应有应1急照明装置。3.1.3.试验厅应设有可靠的通风设备和消防装置。3.1.4.根据设备需要，可配置相应的起重搬运设备。3.1.5.高压试验厅的四周及中间各部位都应设可靠良好的接地端子，并就近与地网相连。3.2.仪器仪表存放室3.2.1.精密仪器仪表及安全用品室应放置在该存放室，并装设全天候运行的除湿装置。3.2.2.仪器的存放应采用开放式的货架装置，如有防尘需要可设置透明的橱窗，货架安装牢固，可防止倾倒和设备滑出。货架高度不超过2米。3.3.仪器设备维护间3.3.1.仪器仪表维护间是提供仪器、表计日常检查维护或简单维修的临时场所，应设有供试验及维护人员工作的基本办公设施和维护、检修工具等。3.3.2.维护间应伴随仪器存放室设立，以方便维护工作。同时维护室应设置橱柜以便储存设备技术资料档案。3.3.3.维修间应装设空调设备，方便维护人员的日常工作。3.4.普通设备存放间3.4.1.用于一般较为普通的不处在使用状态的高压试验设备的保存，充油设备、普通2试验材料，作业工具等。也可以设置必要的货架来存放相应的设备。3.4.2.普通设备存放间可与高压试验厅合并运用。3.4.3.普通设备存放间应有良好的通风装置。3.5.高压试验仪器、设备的配置可参照“福建省电力有限公司生产试验设备与仪器配置指导性标准”的有关要求进行配置。3第二部分继电保护试验室建设规范1.范围本标准规定了福建省电力有限公司所属单位的继电保护试验室设计应遵循的基本原则。2.规范性引用文件（87）水电电生字第108号《继电保护及电网安全自动装置检验条例》DL478-92《静态继电保护及安全自动装置通用技术条件》GB/T15145-94《微机线路保护装置通用技术条件》3.继电保护试验室的一般要求3.1.继电保护试验室应设置试验室、仪表室、检修间、备品备件库、更衣室、办公室。3.2.各变电站应设置继电器小室，用于存放继电保护测试仪、常用仪器、备品备件等。3.3.继电保护试验室的总体规模可控制在150～250m2,有关试验间面积可参照下表要求:序号名称参考面积（m2）备注1试验室15～302仪器仪表室15～203备品备件库20～504检修间15～205更衣室10～2046办公室20～307储藏间15～258变电站继电保护小室15～304.试验室的技术要求4.1.试验室的环境4.1.1.继电保护试验室存放继电保护装置以及继电保护测试仪和一些精密仪器仪表，要求室内空气良好，并要有防尘、防潮、防静电措施。4.1.2.继电保护试验室的环境要求，应满足各种类型继电保护装置的环境要求。a.环境温度：20±2ºC；b.相对湿度：45%～75%；为保证试验室的温度和湿度，应装设空调设备。4.1.3.继电保护试验室的照明要按相关照明标准设计。4.1.4.为了保...
