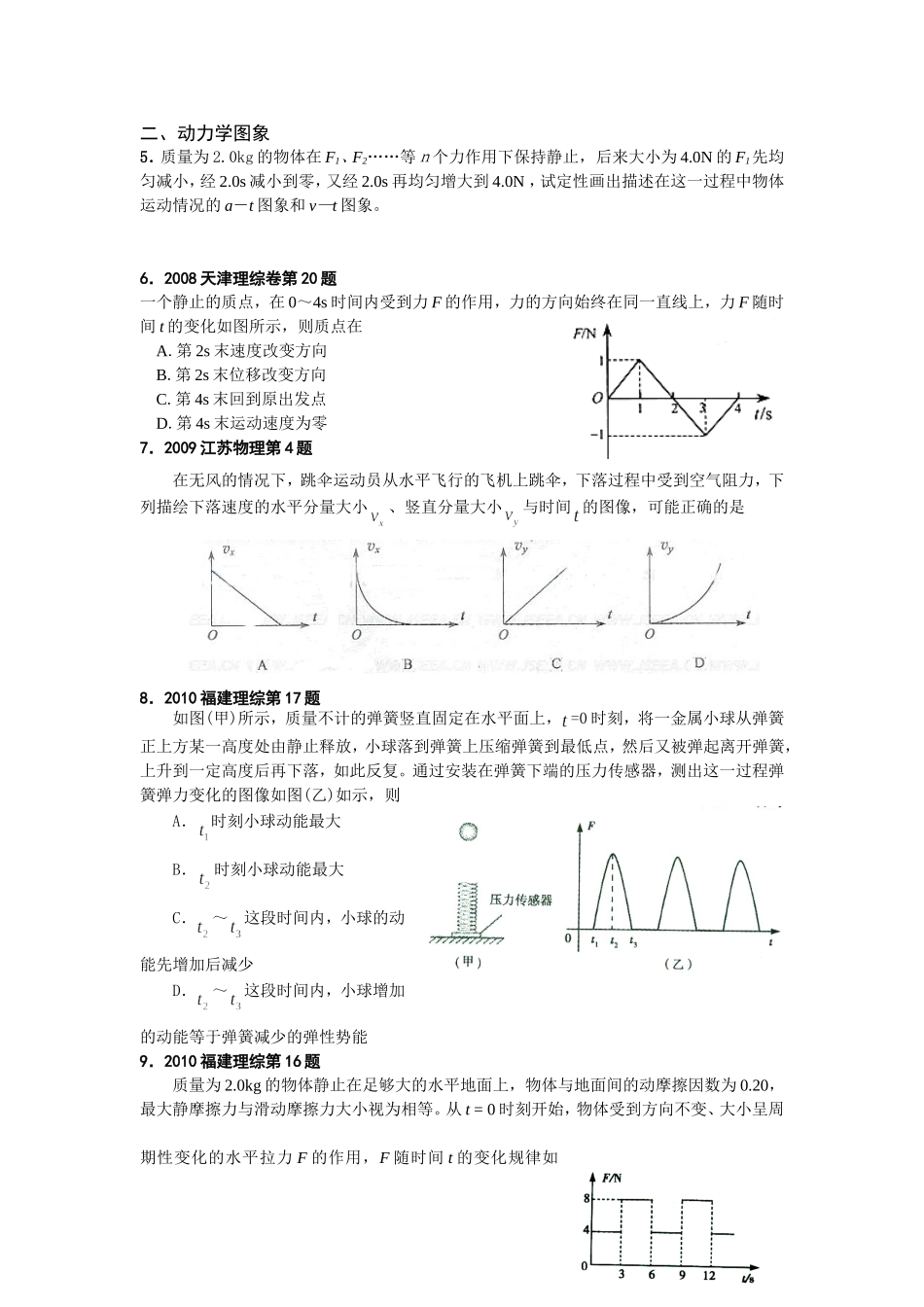

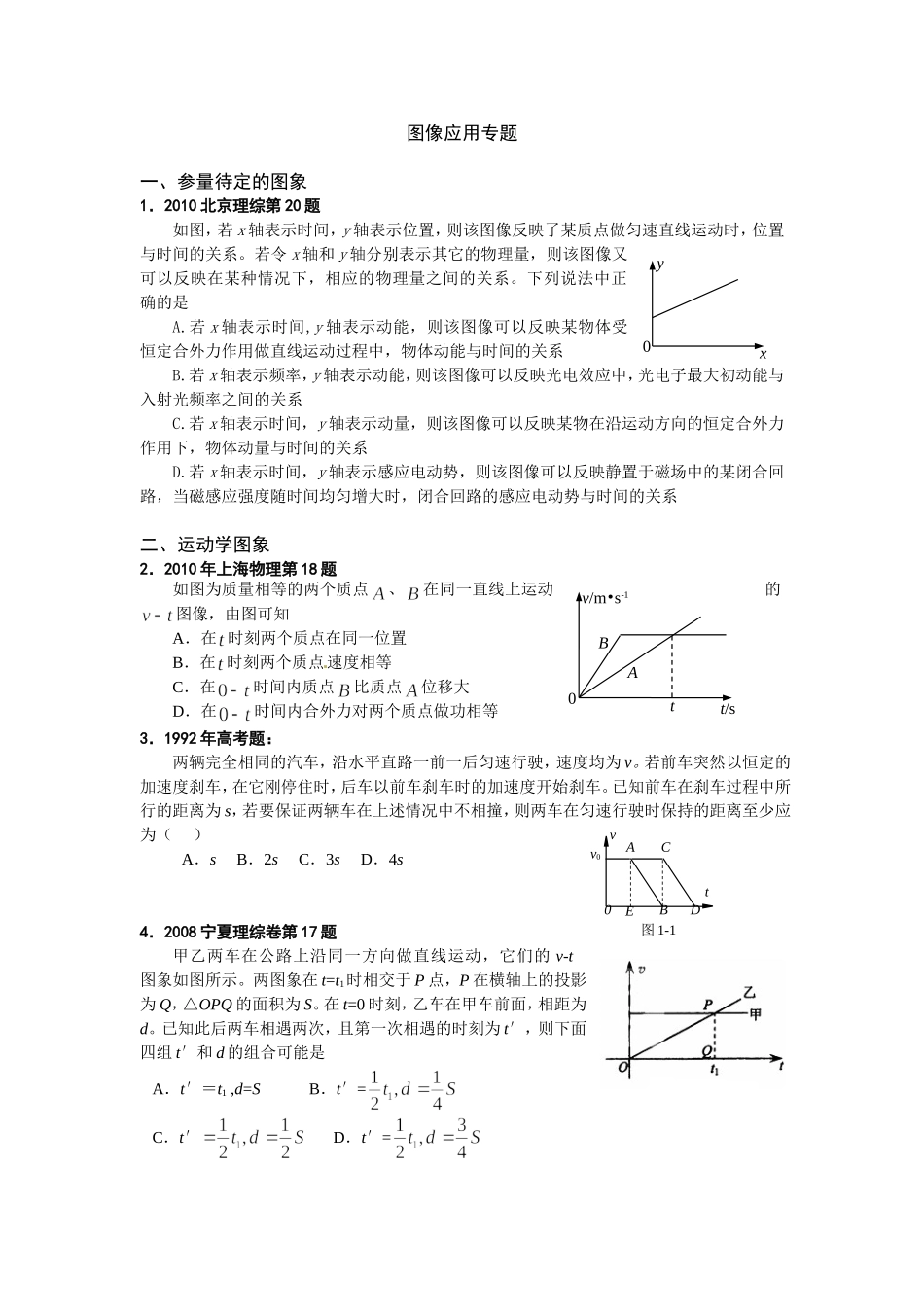

图像应用专题一、参量待定的图象1．2010北京理综第20题如图，若x轴表示时间，y轴表示位置，则该图像反映了某质点做匀速直线运动时，位置与时间的关系。若令x轴和y轴分别表示其它的物理量，则该图像又可以反映在某种情况下，相应的物理量之间的关系。下列说法中正确的是A.若x轴表示时间,y轴表示动能，则该图像可以反映某物体受恒定合外力作用做直线运动过程中，物体动能与时间的关系B.若x轴表示频率，y轴表示动能，则该图像可以反映光电效应中，光电子最大初动能与入射光频率之间的关系C.若x轴表示时间，y轴表示动量，则该图像可以反映某物在沿运动方向的恒定合外力作用下，物体动量与时间的关系D.若x轴表示时间，y轴表示感应电动势，则该图像可以反映静置于磁场中的某闭合回路，当磁感应强度随时间均匀增大时，闭合回路的感应电动势与时间的关系二、运动学图象2．2010年上海物理第18题如图为质量相等的两个质点、在同一直线上运动的图像，由图可知A．在时刻两个质点在同一位置B．在时刻两个质点速度相等C．在时间内质点比质点位移大D．在时间内合外力对两个质点做功相等3．1992年高考题：两辆完全相同的汽车，沿水平直路一前一后匀速行驶，速度均为v。若前车突然以恒定的加速度刹车，在它刚停住时，后车以前车刹车时的加速度开始刹车。已知前车在刹车过程中所行的距离为s，若要保证两辆车在上述情况中不相撞，则两车在匀速行驶时保持的距离至少应为（）A．sB．2sC．3sD．4s4．2008宁夏理综卷第17题甲乙两车在公路上沿同一方向做直线运动，它们的v-t图象如图所示。两图象在t=t1时相交于P点，P在横轴上的投影为Q，△OPQ的面积为S。在t=0时刻，乙车在甲车前面，相距为d。已知此后两车相遇两次，且第一次相遇的时刻为t′，则下面四组t′和d的组合可能是A．t′＝t1,d=SB．t′=C．t′D．t′=图1-1vt0ABCDEv0t/sv/m•s-10tABxy0二、动力学图象5．质量为2.0kg的物体在F1、F2……等ｎ个力作用下保持静止，后来大小为4.0N的F1先均匀减小，经2.0s减小到零，又经2.0s再均匀增大到4.0N，试定性画出描述在这一过程中物体运动情况的a－t图象和v—t图象。6．2008天津理综卷第20题一个静止的质点，在0～4s时间内受到力F的作用，力的方向始终在同一直线上，力F随时间t的变化如图所示，则质点在A.第2s末速度改变方向B.第2s末位移改变方向C.第4s末回到原出发点D.第4s末运动速度为零7．2009江苏物理第4题在无风的情况下，跳伞运动员从水平飞行的飞机上跳伞，下落过程中受到空气阻力，下列描绘下落速度的水平分量大小、竖直分量大小与时间的图像，可能正确的是8．2010福建理综第17题如图(甲)所示，质量不计的弹簧竖直固定在水平面上，=0时刻，将一金属小球从弹簧正上方某一高度处由静止释放，小球落到弹簧上压缩弹簧到最低点，然后又被弹起离开弹簧，上升到一定高度后再下落，如此反复。通过安装在弹簧下端的压力传感器，测出这一过程弹簧弹力变化的图像如图(乙)如示，则A．时刻小球动能最大B．时刻小球动能最大C．～这段时间内，小球的动能先增加后减少D．～这段时间内，小球增加的动能等于弹簧减少的弹性势能9．2010福建理综第16题质量为2.0kg的物体静止在足够大的水平地面上，物体与地面间的动摩擦因数为0.20，最大静摩擦力与滑动摩擦力大小视为相等。从t=0时刻开始，物体受到方向不变、大小呈周期性变化的水平拉力F的作用，F随时间t的变化规律如图所示。重力加速度g取10m/,则物体在t=0到t=12s这段时间的位移大小为A．18mB．54mC．72mD．198m10．2011上海物理第19题受水平外力作用的物体，在粗糙水平面上作直线运动，其图线如图所示，则Ａ．在秒内，外力大小不断增大Ｂ．在时刻，外力为零Ｃ．在秒内，外力大小可能不断减小Ｄ．在秒内，外力大小可能先减小后增大11．2011新课程理综第21题如图，在光滑水平面上有一质量为的足够长的木板，其上叠放一质量为的木块。假定木块和木板之间的最大静摩擦力和滑动摩擦力相等。现给木块施加一随时间增大的水平力（k是常数），木板和木块加速度的大小分别为和，下列反映和变化的图线中正确的是12．2011北京理综第18题“蹦极”就是跳跃者把一端固定的长弹性绳绑在踝...
