物理电路故障习题(附答案)VIP免费

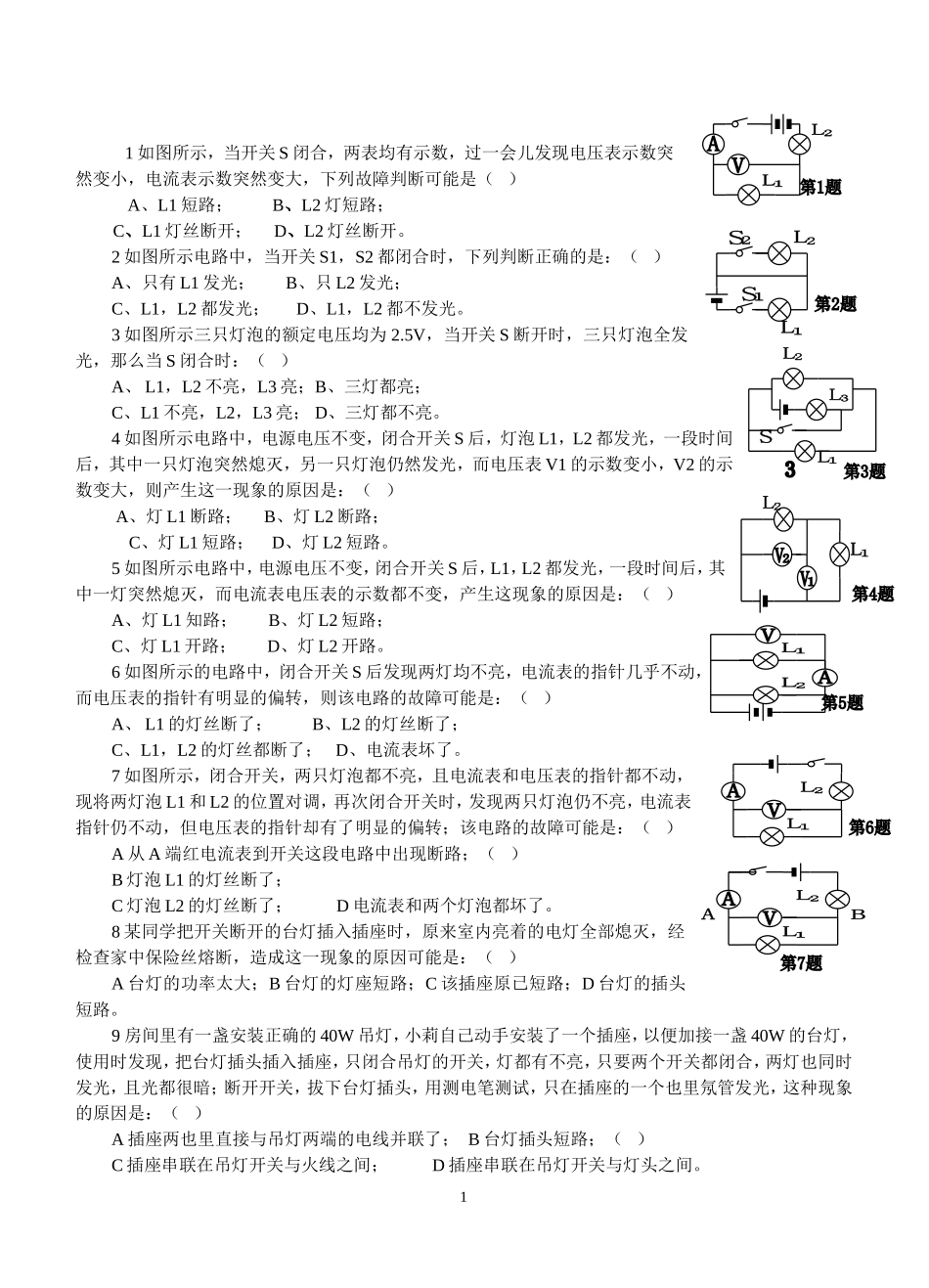

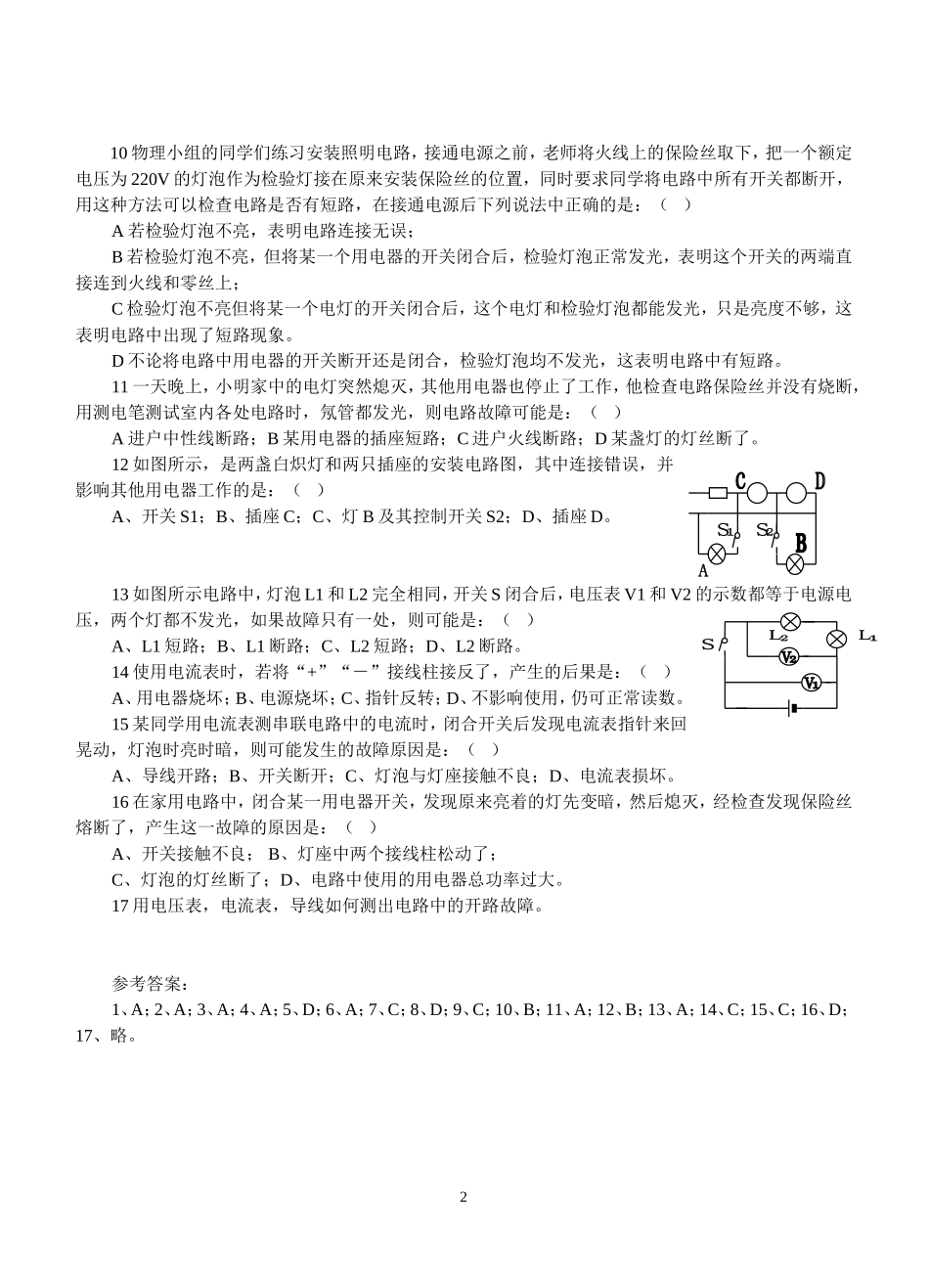

1如图所示，当开关S闭合，两表均有示数，过一会儿发现电压表示数突然变小，电流表示数突然变大，下列故障判断可能是（）A、L1短路；B、L2灯短路；C、L1灯丝断开；D、L2灯丝断开。2如图所示电路中，当开关S1，S2都闭合时，下列判断正确的是：（）A、只有L1发光；B、只L2发光；C、L1，L2都发光；D、L1，L2都不发光。3如图所示三只灯泡的额定电压均为2.5V，当开关S断开时，三只灯泡全发光，那么当S闭合时：（）A、L1，L2不亮，L3亮；B、三灯都亮；C、L1不亮，L2，L3亮；D、三灯都不亮。4如图所示电路中，电源电压不变，闭合开关S后，灯泡L1，L2都发光，一段时间后，其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表V1的示数变小，V2的示数变大，则产生这一现象的原因是：（）A、灯L1断路；B、灯L2断路；C、灯L1短路；D、灯L2短路。5如图所示电路中，电源电压不变，闭合开关S后，L1，L2都发光，一段时间后，其中一灯突然熄灭，而电流表电压表的示数都不变，产生这现象的原因是：（）A、灯L1知路；B、灯L2短路；C、灯L1开路；D、灯L2开路。6如图所示的电路中，闭合开关S后发现两灯均不亮，电流表的指针几乎不动，而电压表的指针有明显的偏转，则该电路的故障可能是：（）A、L1的灯丝断了；B、L2的灯丝断了；C、L1，L2的灯丝都断了；D、电流表坏了。7如图所示，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动，现将两灯泡L1和L2的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转；该电路的故障可能是：（）A从A端红电流表到开关这段电路中出现断路；（）B灯泡L1的灯丝断了；C灯泡L2的灯丝断了；D电流表和两个灯泡都坏了。8某同学把开关断开的台灯插入插座时，原来室内亮着的电灯全部熄灭，经检查家中保险丝熔断，造成这一现象的原因可能是：（）A台灯的功率太大；B台灯的灯座短路；C该插座原已短路；D台灯的插头短路。9房间里有一盏安装正确的40W吊灯，小莉自己动手安装了一个插座，以便加接一盏40W的台灯，使用时发现，把台灯插头插入插座，只闭合吊灯的开关，灯都有不亮，只要两个开关都闭合，两灯也同时发光，且光都很暗；断开开关，拔下台灯插头，用测电笔测试，只在插座的一个也里氖管发光，这种现象的原因是：（）A插座两也里直接与吊灯两端的电线并联了；B台灯插头短路；（）C插座串联在吊灯开关与火线之间；D插座串联在吊灯开关与灯头之间。110物理小组的同学们练习安装照明电路，接通电源之前，老师将火线上的保险丝取下，把一个额定电压为220V的灯泡作为检验灯接在原来安装保险丝的位置，同时要求同学将电路中所有开关都断开，用这种方法可以检查电路是否有短路，在接通电源后下列说法中正确的是：（）A若检验灯泡不亮，表明电路连接无误；B若检验灯泡不亮，但将某一个用电器的开关闭合后，检验灯泡正常发光，表明这个开关的两端直接连到火线和零丝上；C检验灯泡不亮但将某一个电灯的开关闭合后，这个电灯和检验灯泡都能发光，只是亮度不够，这表明电路中出现了短路现象。D不论将电路中用电器的开关断开还是闭合，检验灯泡均不发光，这表明电路中有短路。11一天晚上，小明家中的电灯突然熄灭，其他用电器也停止了工作，他检查电路保险丝并没有烧断，用测电笔测试室内各处电路时，氖管都发光，则电路故障可能是：（）A进户中性线断路；B某用电器的插座短路；C进户火线断路；D某盏灯的灯丝断了。12如图所示，是两盏白炽灯和两只插座的安装电路图，其中连接错误，并影响其他用电器工作的是：（）A、开关S1；B、插座C；C、灯B及其控制开关S2；D、插座D。13如图所示电路中，灯泡L1和L2完全相同，开关S闭合后，电压表V1和V2的示数都等于电源电压，两个灯都不发光，如果故障只有一处，则可能是：（）A、L1短路；B、L1断路；C、L2短路；D、L2断路。14使用电流表时，若将“+”“－”接线柱接反了，产生的后果是：（）A、用电器烧坏；B、电源烧坏；C、指针反转；D、不影响使用，仍可正常读数。15某同学用电流表测串联电路中的电流时，闭合开关后发现电流表指针来回晃动，灯泡时亮时暗，则可能发生的故障原因是：（）A、...
