串、并联电路中电压的规律VIP免费

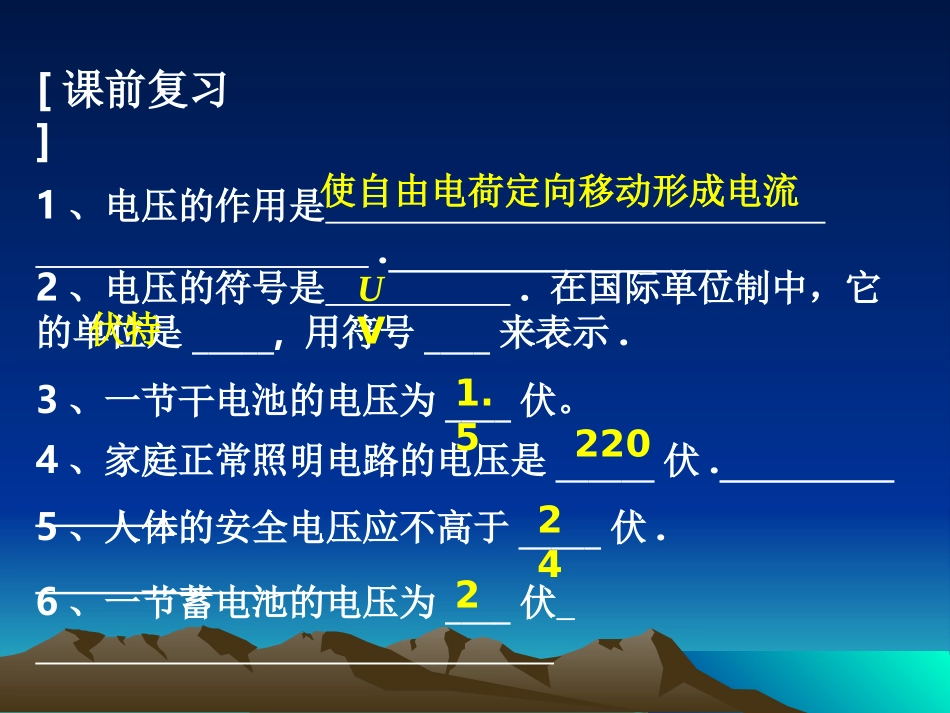

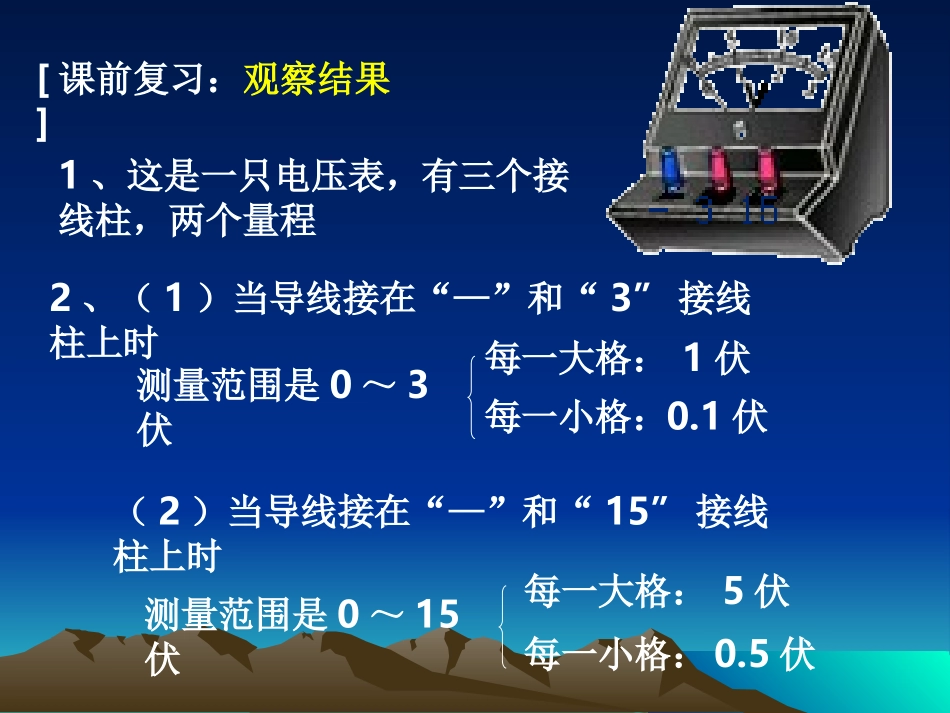

串、并联电路中电压的规律串、并联电路中电压的规律思南县胡家湾中学：林仕涛思南县胡家湾中学：林仕涛[课前复习]1、电压的作用是.2、电压的符号是.在国际单位制中，它的单位是_____,用符号____来表示.3、一节干电池的电压为____伏。4、家庭正常照明电路的电压是______伏.5、人体的安全电压应不高于_____伏.6、一节蓄电池的电压为____伏使自由电荷定向移动形成电流U伏特V1.5220242[课前复习：观察结果]1、这是一只电压表，有三个接线柱，两个量程2、（1）当导线接在“—”和“3”接线柱上时测量范围是0～3伏每一大格：1伏每一小格：0.1伏（2）当导线接在“—”和“15”接线柱上时测量范围是0～15伏每一大格：每一小格：5伏0.5伏[使用规则]1、电压表要并联在电路的两端。2、电压表的“+”必须接电源正极端,“—”接负极端。3、要选择合适的量程：太小：电压表会烧坏太大：读数不精确4、可直接并接在电源的正、负极，所测的电压就是电源电压。用电压表测量串联电路的电压[目的]1、用电压表测量串联电路的各部分电路两端的电压.2、研究串联电路的总电压和各部分电压的关系.[器材]小灯泡(灯座)2个，电压表，电源，导线，电键用电压表测量串联电路的电压[步骤]2、设计电路图并连接实物图，使两个小灯泡连接成串联电路。用电压表测量串联电路的电压[步骤]1、按电路图连接实物图，使电压表测量小灯泡EL1两端的电压U1L1L2U1VL2L1S用电压表测量串联电路的电压[步骤]1、按电路图连接实物图，使电压表测量小灯泡L2两端的电压U2L1L2U2VL2L1S用电压表测量串联电路的电压[步骤]1、按电路图连接实物图，使电压表测量小灯泡L1和L2两端的总电压UL1L2UL2L1VS用电压表测量串联电路的电压[结果]串联电路的电压U1=_____，U2=_____，U=_______实验表明串联电路两端的总电压等于各部分电路两端电压的和.串联电路U=U1+U2扩展知识：当电路中有多个用电器串联时，以上结论仍然成立。表达式为：U=U1+U2+U3+……+Un用电压表测量并联电路电压[目的]1、用电压表测量并联电路的各支路两端电压.2、研究并联电路的各支路两端电压的关系.[器材]小灯泡(灯座)2个，电压表，电源，导线，电键用电压表测量并联电路的电压[步骤]1、设计电路图并连接实物图，使两个小灯泡连接成并联电路用电压表测量并联电路的电压[步骤]1、按电路图连接实物图，使电压表测量小灯泡L1两端的电压U1L1L2U1用电压表测量并联电路的电压[步骤]1、按电路图连接实物图，使电压表测量小灯泡L2两端的电压U2。L1L2U2用电压表测量并联电路的电压[步骤]1、按电路图连接实物图，使电压表测量干路两端的电压UL1L2U用电压表测量并联电路的电压[结果]并联电路的电压U1=_______U2=_______U=_______实验表明:并联电路两端的电压与各支路两端的电压相等.并联电路U1=U2=U扩展知识：当电路中有多个用电器并联时，以上结论仍然成立。表达式为：U=U1=U2=U3=……=Un小结：小结：1、串联电路两端的总电压等于各部分电路两端电压的和。其表达式为：U=U1+U22、并联电路两端的电压与各支路两端的电压相等.其表达式为：U=U1=U2作业：作业：1、现有4节干电池，有关这些电池的说法中，正确的是（）A、每一节干电池的电压都与电池组总电压相B、四节干电池都串联时，总电压跟任何一节电池电压一样大C、四节干电池并联时，总电压等于四节电池的和D、这四节干电池可组成6v的电源2、如图所示，电源电压为3v，电压表的示数为1v，则灯泡L1和L2两端的电压分别为（）A1v、2vB1v、1vC2v、1vD无法确定板书设计：探究串联电路和并联电路的电压规律–、串联电路两端的总电压等于各部分电路两端电压之和。即U总=U1+U2二、并联电路两端的电压跟各支路两端的电压都相等。即U总=U1=U2
