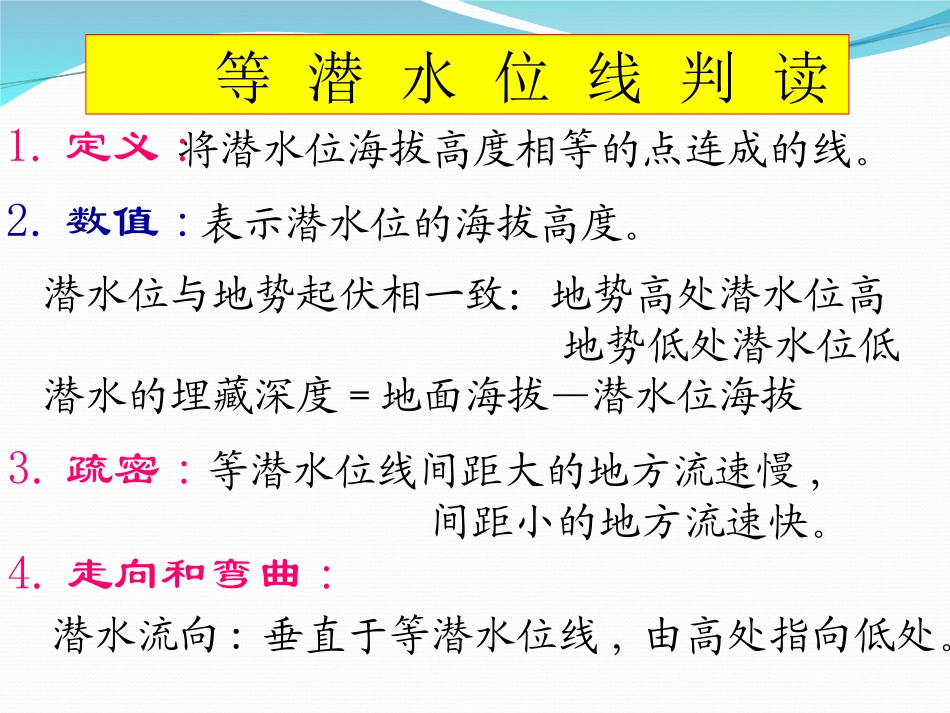

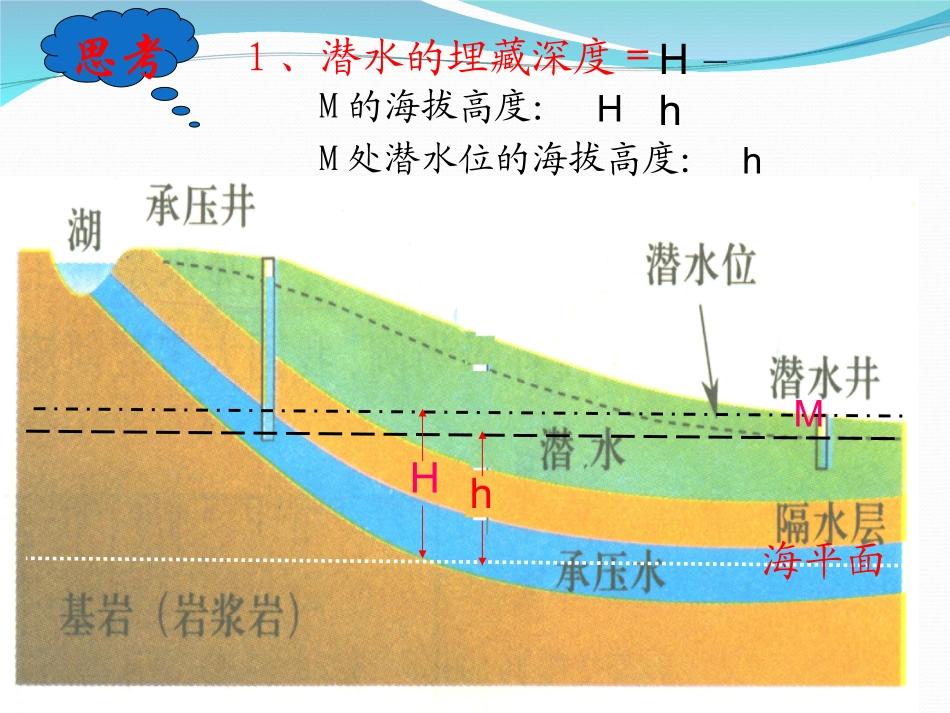

等值线——等潜水位线等潜水位线判读将潜水位海拔高度相等的点连成的线。表示潜水位的海拔高度。潜水位与地势起伏相一致：地势高处潜水位高地势低处潜水位低潜水的埋藏深度=地面海拔—潜水位海拔等潜水位线间距大的地方流速慢,间距小的地方流速快。潜水流向:垂直于等潜水位线,由高处指向低处。1.定义:2.数值:3.疏密:4.走向和弯曲:思考hHM海平面1、潜水的埋藏深度=H－hM的海拔高度：M处潜水位的海拔高度：Hh应用1：读数值，求潜水的埋藏深度图中实线为地形等高线，虚线为潜水面等高线（单位：米），读图回答。1、钻井甲的潜水埋藏深度约为：A、10米B、5米C、2.5米D、0米B潜水的埋藏深度=地面海拔高度－潜水位的海拔高度2、潜水位与地势有何关系？思考潜水位与地势起伏相一致：地势高——潜水位高地势低——潜水位低应用2：读数值，判断地势起伏和河流流向1.上图为某地两河流两侧的潜水位等值线示意图，图中数字表示潜水位（单位：米），可正确反映河流流向的是：A、a图河流和b图河流均自北向南流B、a图河流和b图河流均自南向北流C、a图河流自北向南流，b图河流自南向北流D、a图河流自南向北流，b图河流自北向南流A潜水位与地势起伏相一致地势高处潜水位高；地势低处潜水位低甲乙丙丁2.图中地下水流速最大处是A.甲B.乙C.丙D.丁D应用3：读疏密，判断流速等潜水位线间距大的地方流速慢,间距小的地方流速快上图为某地区1月份等潜水位线图，读图回答4—5题4.图中河流与地下水的补给关系是:A.河流水补给地下水B.地下水补给河流水C.河流左岸地下水补给河流水，右岸河流水补给地下水D.河流右岸地下水补给河流水，左岸河流水补给地下水C河流流向如何？画出河流左右岸潜水的流向应用4：看走向和弯曲，判断潜水流向及补给关系5.在6月份，下列关于等潜水位线变化说法正确的是（）A.河流两侧的等潜水位线都向南弯曲B.河流东岸的等潜水位线将向北弯曲C.河流东岸的等潜水位线向北弯曲，西岸向南弯曲D.河流两侧的等潜水线不会发生变化潜水位受降水影响:雨季—潜水位上升；旱季—潜水位下降潜水流向：垂直于等潜水位线，从高处指向低处地势高地势低B1.上图为某地两河流两侧的潜水位等值线示意图，图中数字表示潜水位（单位：米），正确反映河流流向及与潜水的补给关系的是：A、a图河流和b图河流均自北向南流B、a图河流自北向南流，b图河流自南向北流C、a图潜水补给河流，b图河流补给潜水D、a图河流补给潜水，b图潜水补给河流练习1练习22、甲处水井的水面离地面的距离可能为:A.1.5米B.2.5米C.7.5米D.8.5米3、从图中可知,甲处出现的主要环境问题是:A.地下水开采过度B.地下水污染严重C.有盐碱化倾向D.大气污染严重图中实线是地形等高线,虚线是潜水面等高线,等高距为5米,甲处有一水井。读图回答1—6题:6052551、乙处的潜水深度为A．17米B．1米C．3米D．5米4、甲地环境问题出现的时间可能是A．4—5月B．6—7月C．7—8月D．12—1月5、图中河流与潜水的关系是A．河流水补给潜水B．潜水补给河流水C．互不补给D．不能判定6、图中潜水的流动方向是A．a箭头方向B．b箭头方向C．c箭头方向D．d箭头方向总结特征应用数值疏密走向和弯曲闭合潜水埋藏深度=地面海拔－潜水海拔潜水的流速：等潜水位线密—流速快；疏—流速慢判断地势分布和河流流向：地势高处潜水位高地势低处潜水位低中心潜水位低：地下水开采过度中心潜水位高：降水多或大水漫灌潜水流向：垂直于等潜水位线，从高处指向低处
