凸透镜成像规律课件 (2)VIP专享VIP免费

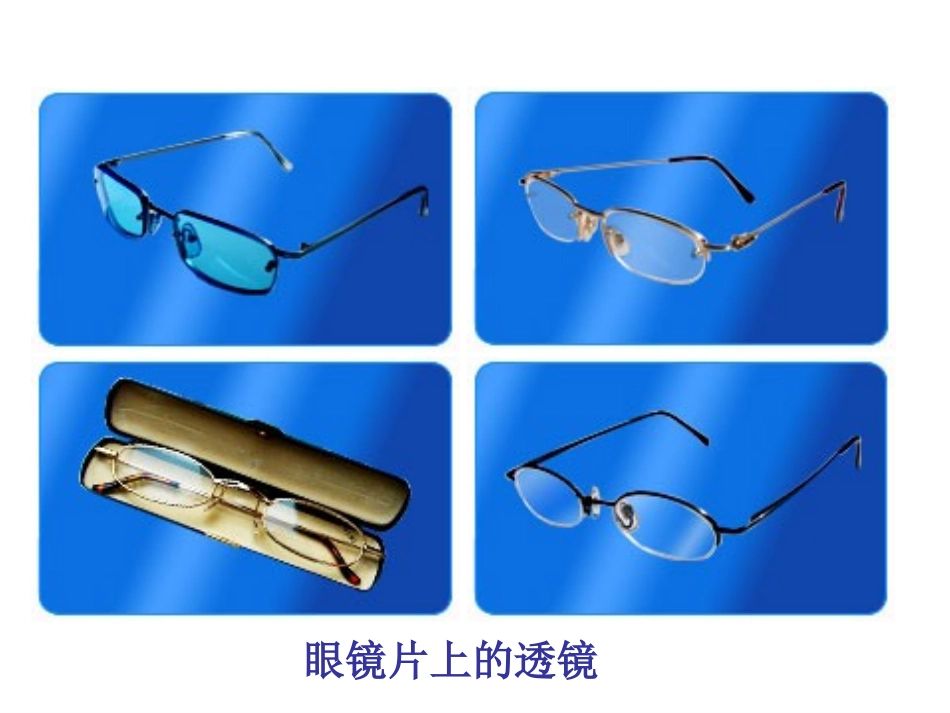

眼镜片上的透镜1、中间厚，边缘薄的透镜称为凸透镜一、透镜分类2、中间薄，边缘厚的透镜称为凹透镜1、凸透镜对光线的作用二、透镜对光线的作用1、凸透镜对光线有会聚作用1、凸透镜对光线的作用二、透镜对光线的作用2、凹透镜对光线的作用二、透镜对光线的作用2、凹透镜对光线有发散作用2.凹透镜对光线的作用二、透镜对光线的作用三、透镜的焦点和焦距平行于主光轴的光线经过凸透镜后将会聚于一个点，这个点叫焦点三、透镜的焦点和焦距点燃的蜡烛凸透镜光屏光具座实验器材物距u像距v物体到透镜中心的距离；像距：光屏到透镜中心的距离；物距：如何保证蜡烛的像始终能成在光屏上？等高共轴调节透镜透镜凸透镜（会聚透镜）凸透镜（会聚透镜）OOFFFF三条特殊光线三条特殊光线2fff2f2fff2f2fff2fA′B′凸透镜成像光路图：AB成像光路图对较好的学生要求凸透镜成像光路图：凸透镜成像光路图：凸透镜成像光路图：像的性质透镜焦距物体到凸透镜的距离（物距）像到凸透镜的距离（像距）正立或倒立放大或缩小虚像或实像左右相同或相反u>2fu=2ff2f倒缩小实像相反倒等大实像相反倒放大实像相反——不成像正放大虚像相同归纳实验：一、两个分界点：（针对于物距）（1）焦点：实像（大于焦点）和虚像（小于焦点）的界限，（2）2倍焦点：放大（大于2倍焦点）和缩小（小于2倍焦点）的界限。二、一个重要结论：（1）物体在焦距之外，移动物体，越靠近透镜，所成实像越大，像就越远离透镜。（2）物体在焦距之内，移动物体，越靠近透镜，所成虚像越小，像越靠近透镜。典型习题某同学将一支点燃的蜡烛放在距凸透镜15cm处时，在光屏上得到一个缩小的像．当蜡烛距透镜9cm时，在光屏上得到一个放大的像．这个凸透镜的焦距可能是（）A．10cmB．8cmC．6cmD．4cm解u＝15cm时，是缩小实像∴u＞2f15cm＞2ff＜7.5cm又知u＝9cm时，是放大实像∴f＜9cm＜2f9cm＞f＞4.5cm综合两个不等式得：4.5cm＜f＜7.5cm答案：C1、无限远处的太阳光垂直射在凸透镜上，则（）•A．成像在2倍焦距处•B．成像在焦点上•C．成像在焦点内•D．不成像B2、某学生在做凸透镜成像实验时，若发现在距透镜20cm处的光屏上有一个倒立放大的像，则此透镜的焦距可能为（）•A．6cmB．10cm•C．25cmD．无法确定A3、用圆形的鱼缸或透明的罐头瓶养鱼，从侧面观赏缸内的鱼，你看到的那条鱼是（）•A．实物•B．等大的实像•C．放大的实像•D．放大的虚像D4、将一物体放在凸透镜前，使物距依次为6cm，18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式（）•A．f<6cm•B．6cm
