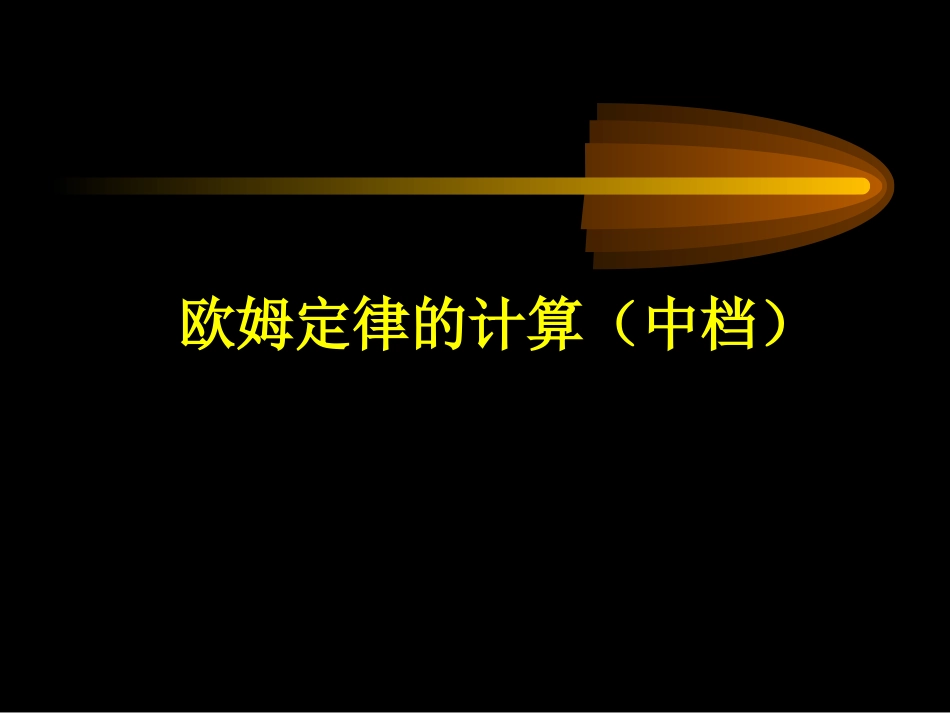

欧姆定律的计算（中）VIP专享VIP免费

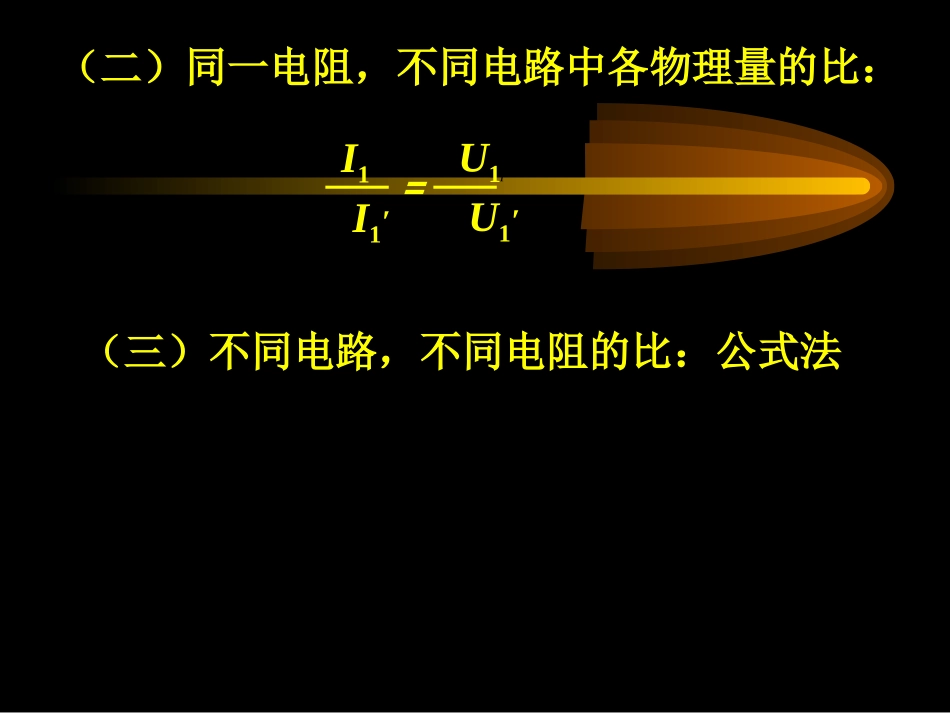

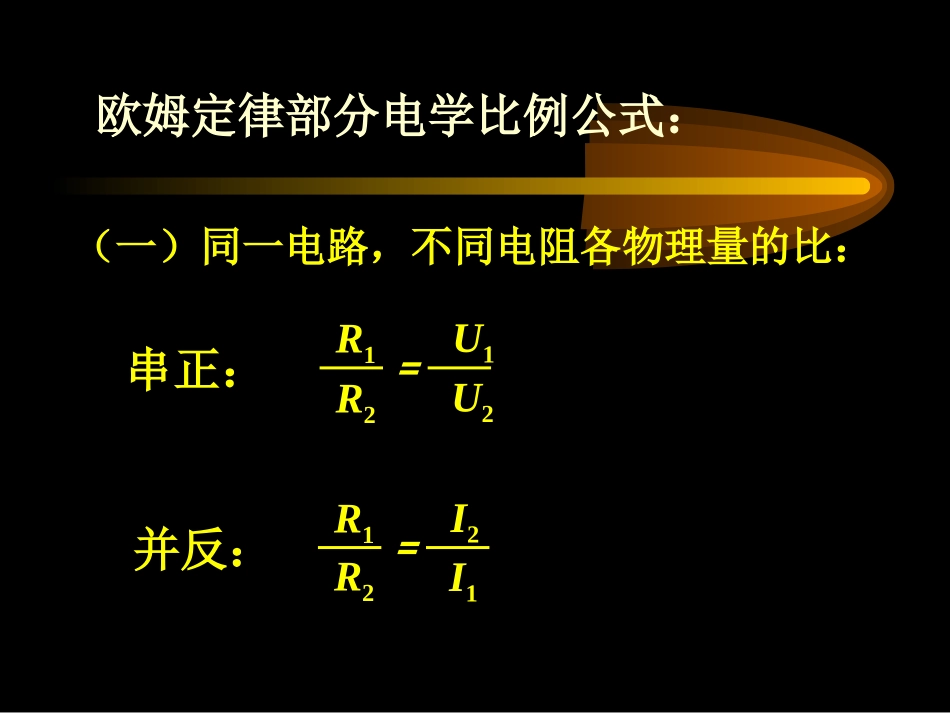

欧姆定律的计算（中档）串正：U1U2=R1R2并反：I2I1=R1R2欧姆定律部分电学比例公式：（一）同一电路，不同电阻各物理量的比：（二）同一电阻，不同电路中各物理量的比：1111UUIIU1U1′=I1I1′（三）不同电路，不同电阻的比：公式法例如图所示，已知电阻R=5Ω，电源两端电压U=3V，求滑动变阻器连入电路的电阻为多大时，电压表的读数为1V。R=5ΩU=3vR'=?1VV串联分压并联分流公式的应用：10215''21'RVVRUURRUU1R2R1U2R1R2UI甲乙例将两个电阻R1和R2串联接在电源电压U=12V的电路中，如图甲所示，已知U1=4V，U2=8V。当将这两个电阻并联后接到同一电源上，如图乙所示，此时干路电流I=0.6A，则R1和R2的阻值分别为多少欧？图象题：根据电流随电压变化的图像，获取信息，计算导体的电阻值，结合欧姆定律及电路的特点解题。如图为两个导体的电流随电压变化的曲线，求（1）R1：R2（2）两电阻串联在电路中，导体两端的电压比U1：U2（3）若并联在电路中，电流之比I1：I2R1R21351515105102121mAmARRmAmVRmAmVR132211RRUU311221RRII例在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。则元件A的电阻为Ω,元件B的电阻为Ω；将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是A。5100.75当UA=1.0VIA=0.2ARA=UA/IA=1.0V/0.2A=5Ω当UB=1.0VIB=0.1ARB=UB/IB=1.0V/0.1A=10Ω当并联UA=UB=2.5V时,IA=UB/RB=2.5V/5Ω=0.5AIB=UB/RB=2.5V/10Ω=0.25AI=IA+IB=0.5A+0.25A=0.75A例同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象.下列说法错误的是:A、通过A的电流与其两端的电压成正比B、导体A的电阻大于导体B的电阻C、当在导体B的两端加上1V的电压时，通过导体B的电流为0.1AD、将A、B两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2AＢAB分析：A、B都是过原点的直线，表示电流与其两端的电压有正比关系！分析：当UA=UB=2.0V时，IA=0.4A,IB=0.2A所以:RA=UA/IA=2.0V/0.4A=5ΩRB=UB/IB=2.0V/0.2A=10ΩRA≺RB分析：因为RB=10ΩIB=UB/RB=1.0V/10Ω=0.1A分析：RA=5ΩRB=10Ω,当U=3.0V时，R串=RA+RB=5Ω+10Ω=15Ω所以:IA=U/R串=3.0V/15Ω=0.2AARA=5ΩRB=10Ω例变化电路及范围解题三步曲：1、去表。2、分析电路结构。3、用“欧姆定律”或“串并联电路特点”去解题。滑动变阻器对电路的改变解题方法：先分析电路，看滑动变阻器与其他元件是串联还是并联，然后从滑动变阻器电阻变化的局部入手，用欧姆定律公式分析引起整体电流的变化，再回到局部研究部分电压变化。局部整体局部注意抓住题中不变的量，如电源两端电压不变，定值电阻阻值不变。如图，电源两端电压不变，闭合开关，滑片P向右移，电流表和电压表示数如何变化？滑片P右移滑动变阻器RR2连入电路的阻值变大串联总电阻RR总总变大UURR总总 II==—电流表示数变小电压表示数变小 U1=IR1例滑动变阻器的AP段与电阻RR1串联R1R2如图电源两端电压不变，闭合开关，滑片P向右移，关于电流表和电压表示数变化正确的是（）例A.电压表示数增大,电流表示数减小B.电压表示数增大,电流表示数增大C.电压表示数不变,电流表示数减小D.电压表示数减小,电流表示数增大分析:利用上题结果,可知电路中电流I变小,R1两端电压U1变小,根据串联电路的电压特点:U2=U－U1所以电压表示数变大AR1R2如图，电源两端电压不变，闭合开关，滑片P向左移，下列判断正确的是（）例A、三只表的示数都变大B、三只表的示数都变小C、A1表、A2表示数变小，V表示数不变D、A1表示数变小，A2表、V表示数不变CR2R1s开关对电路的改变：看电路中是多了还是少了电阻，从而判断出电路中总电阻的变化。如图所示，当开关S由断开到闭合，A的示数将；A1的示数将；V的示数将。R1R2A1ASV开关闭合RR2连入电路并联总电阻RR总总变小UURR总总 II==—电流表示数变大电压表示数不变，A1不变U1=U总RR1与R2并联变大不变例不变如图所示，当开关S1、S2同时闭合时，A的示数将。S1S2A变大例例如图,滑动变阻器最大阻值为50Ω,定值电阻R1为10Ω,电源电压为12V不变,则当滑片移动时,电流表的示数变化...
