一、电流、电压和电阻的关系VIP专享VIP免费

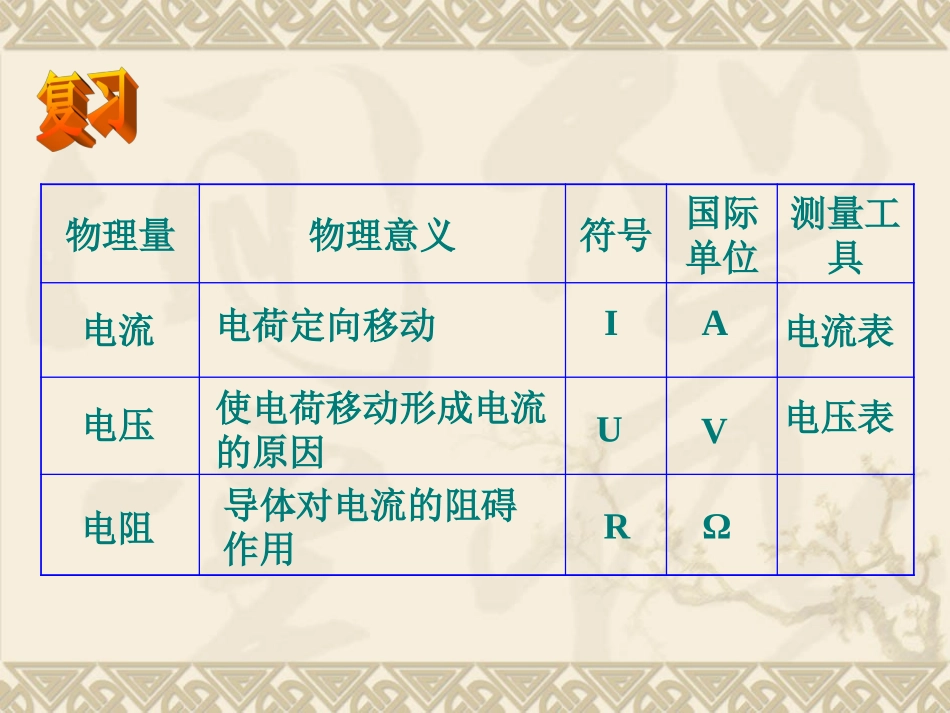

物理量物理意义符号国际单位测量工具电流电荷定向移动IA电流表电压使电荷移动形成电流的原因UV电压表电阻导体对电流的阻碍作用RΩ电压越大，对电流的推动作用也越大；电阻越大，对电路中的电流的阻碍也越大。请大家猜测它们三者之间的关系。当电路中的电阻一定时，电压越大，电流＿＿。当电路中的电压一定时，电阻越大，电流＿＿。越大越小实验探究探究电流、电压、电阻三个物理量之间的关系。条件控制：a、保持＿＿不变，改变＿＿，研究电流与电压之间的关系。b、保持＿＿不变，改变＿＿，研究电流与电阻之间的关系。电阻电压电压电阻VARR’实验一．电阻不变时，电流与电压的关系实验次序电阻R=＿Ω电压/伏电流/安(1)(2)(3)保持电阻不变时，电流跟电压成＿＿＿关系。结论1：521.51正比表格中的数据由实验时实际的填写。0.20.30.4实验二．电压不变时，电流与电阻的关系实验次序电压U=＿V电阻/Ω电流/安(1)(2)(3)2842结论2：保持电压不变时，电流跟电阻成＿＿关系。反比0.50.251总结：导体中电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。保持电阻不变时，电流跟电压成正比关系。结论1：结论2：保持电压不变时，电流跟电阻成反比关系。欧姆定律二、欧姆定律1.内容：通过导体的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。2.公式：IRU＝3.变换公式：U=IRR=IUR（Ω）单位：I（A）U（V）RUIUIR三、课堂练习1.有人根据公式R=U/I跟公式I=U/R在形式上相似，把电阻R说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为什么？2.当加在某导体两端电压为4V时，通过它的电流为0.25A，则这导体的电阻为______Ω；当加在它两端的电压增大1倍时，该导体的电阻为______Ω,导体中通过的电流为_______A。答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。160.5163.试根据欧姆定律，完成下列表格。次序电压U/V电流I/A电阻R/Ω（1）20.5（2）102（3）354155（2）一般计算步骤解题步骤：（1）画电路图（两个电阻必须画）（3）求解I欧姆定律的应用欧姆定律的应用例题1:一只电灯泡正常工作时的灯丝电阻是242欧，如果电灯线路的电压是220伏，求灯丝中通过的电流。㈠已知电压、电阻，求电流解：R＝242欧，U＝220伏，答：电流是0.9安。RUI＝＝0.9安欧伏242220例题2：一个电热水器工作时电热丝的电阻是22欧，通过的电流是10安，求电热水器工作时两端的电压。RUI解：R＝22欧，I＝10安U＝IR＝10安×22欧＝220伏答：电压是220伏。㈡已知电阻、电流，求电压例题3：一个定值电阻与一个滑动变阻器串联后接在电源上，用电压表测得定值电阻两端的电压是6伏，又用电流表测得通过定值电阻的电流是0.3安，求这个定值电阻的阻值。RUI解：U＝6伏，I＝0.3安IUR安0.3伏6＝＝20欧答：阻值是20欧。㈢已知电流、电压，求电阻在如图所示的电路中,调节滑动变阻器R’，使灯泡正常发光,用电流表测得通过它的电流值是0.6A。已知该灯泡正常发光时的电阻是20Ω,求灯泡两端的电压。解：U=I×R=0.6A×20Ω两端的电压是12V。=12V答：R=20ΩAR′I=0.6A某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18A，再用电压表测得灯泡两端的电压是220V，试计算灯丝正常发光时的电阻值。答：解：灯丝正常发光时的电阻值为1222ΩR=UI220V0.18A==1222ΩAV看谁画得最快最好如何测量一个待测电阻(或小灯泡）的阻值?1、请画出测量的电路图；2、列出所需器材；3、写出测量步骤。伏安法测电阻1.有甲乙两导体，甲导体的电阻是2Ω，两端电压是2V；乙导体的电阻是４Ω，两端电压是8V。某学生计算甲导体中的电流I甲时，列出：课堂练习I甲=UR8V2Ω＝4A＝试指出以上计算过程错在何处？并用正确的方法计算出甲乙两导体中通过的电流值。误将乙导体两端的电压作为甲导体两端的电压。答：正解：I甲=U甲R甲2V2Ω＝1A＝I乙=U乙R乙8V4Ω＝2A＝2.加在某一电阻器两端的电压为5V时，通过它的电流是0.5A，则该电阻器的电阻应是多大？如果两端的电压增加到20V，此时这个电阻器的电阻值是多大？通过它的电流是多大？U2=20VR=?I2=?I1=0.5ARU1=...
