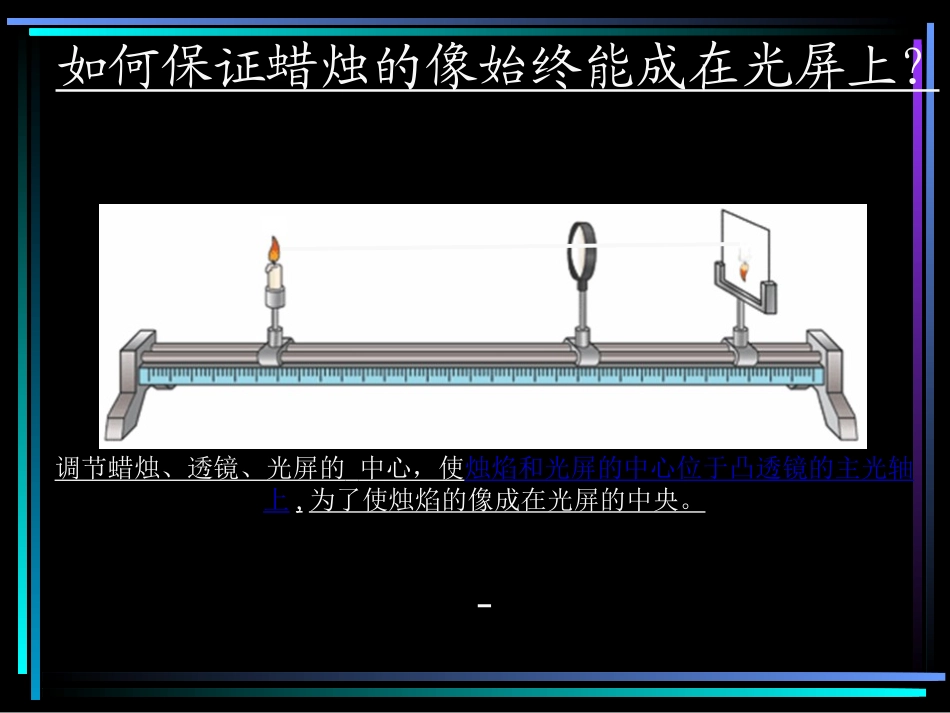

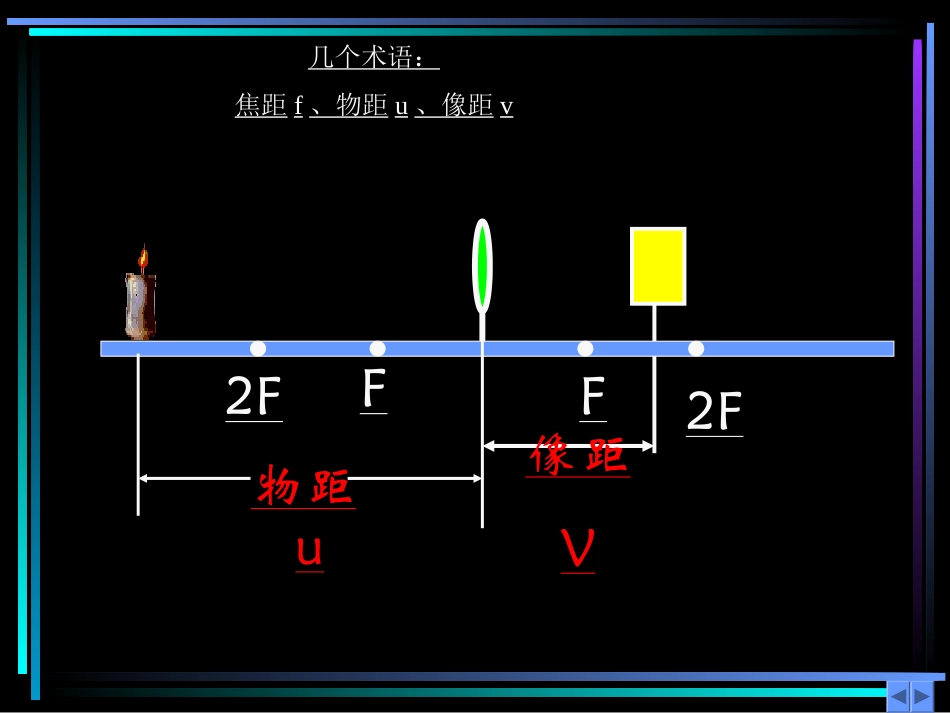

FF2F2F物距u像距V几个术语：焦距f、物距u、像距v如何保证蜡烛的像始终能成在光屏上？调节蜡烛、透镜、光屏的中心，使烛焰和光屏的中心位于凸透镜的主光轴上,为了使烛焰的像成在光屏的中央。25/1/27凸透镜凹透镜练习概念凸透镜凹透镜练习实像虚像凸透镜凹透镜练习实像虚像物距大于2f物距等于2f小于2f大于f物距FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。物距大于2f成像规律成倒立、缩小的实像，像与物异侧，物距大于像距。其主要应用在：照像机、人的眼睛FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。物距等于2f成像规律成倒立、等大的实像，像与物异侧，物距等于像距。其主要应用在：其很少应用FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。物距小于2f、大于f的成像规律成倒立、放大的实像，像与物异侧，物距小于像距。其主要应用在：幻灯机、显微镜、电影放映机。FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。物距小于f成像规律成正立、放大的虚像，像与物同侧，物距小于像距的绝对值。其主要应用在：放大镜、老花镜。FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。凹透镜成像规律成正立、缩小的虚像，像与物同侧，物距大于像距的绝对值。其主要应用在：近视镜。25/1/27交流合作实验思考1、当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？25/1/27FFf练习1练习2练习3练习4练习5练习6结束FFBA②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。①跟主轴平行的光线，折射后通过焦点；凸透镜成像按要求画出光路图FFBAA`B`②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。①跟主轴平行的光线，折射后通过焦点；凸透镜成像凸透镜成像FFBA②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。①跟主轴平行的光线，折射后通过焦点；按要求画出光路图凸透镜成像FFBAA`B`②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。①跟主轴平行的光线，折射后通过焦点；凸透镜成像FFOS2S`已知：像点S′，求物点S。按要求画出光路图凸透镜成像FFOS2S`已知：像点S′，求物点S。凸透镜成像FS1S`O已知：像点S′，求物点S。按要求画出光路图凸透镜成像FFS1S`O已知：像点S′，求物点S。BAFF凹透镜成像②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。①跟主轴平行的光线，折射后通过焦点；按要求画出光路图BAFA`B`F凹透镜成像②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。①跟主轴平行的光线，折射后通过焦点；一、已知f=10cm，如果把物体放在25cm的地方，则在光屏上会得到一个（），（）的（）像。二、人们使用的放大镜是利用物体到透镜的距离在（）成正立的、放大的、虚像的原理工作。三、如果要得到一个放大的实像应把物体放在（)与（）之间，如果要得到一个放大的虚像应把物体放在（）之内。四、照相机是利用物体到透镜的距离在（）之外，在胶片上成（）、（）的实像的原理。五、近视镜是一个（）镜，花镜是一个（）镜。25/1/27例：在利用蜡烛研究凸透镜成像的实验中凸透镜的焦距是10cm，点燃的蜡烛放在距凸透镜15cm处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像，这个像一定是（）A倒立放大的实像B倒立缩小的实像C正立放大的实像D正立放大的虚像25/1/27随堂练习例：如图所示，保持凸透镜的位置不变，先后把烛焰放在a、b、c、d、e各点，并分别调整光屏的位置。则：1、把烛焰放在点，屏上出现的像最大；把烛焰放在点，屏上出现的像最小。abcdeFFf2f25/1/27abcdeFFf2f2、把烛焰放在点，屏上出现清晰的像时，屏距凸透镜最远。3、把烛焰放在点，屏上不...
