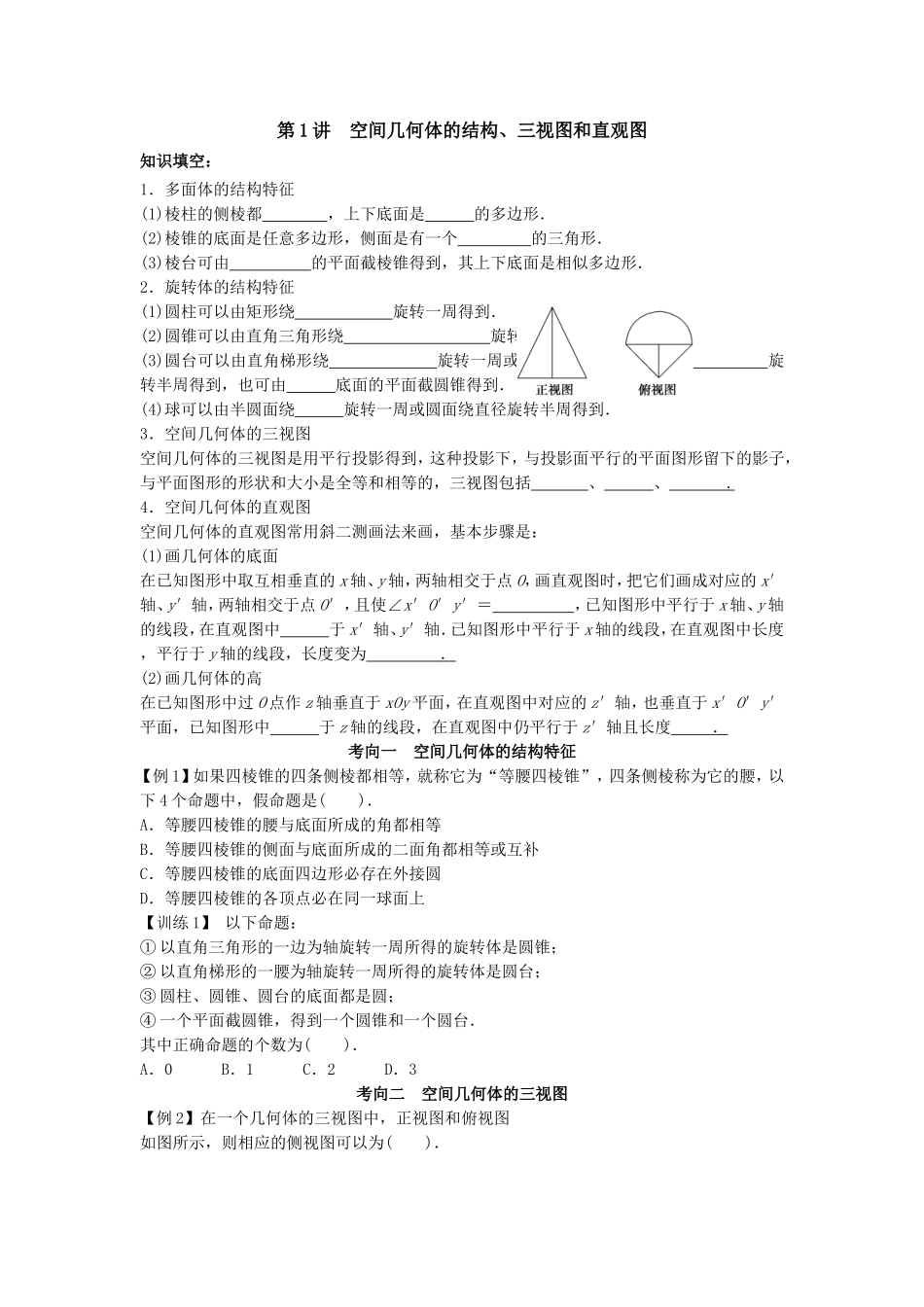

空间几何体的结构三视图和直观图_第1页
1/4

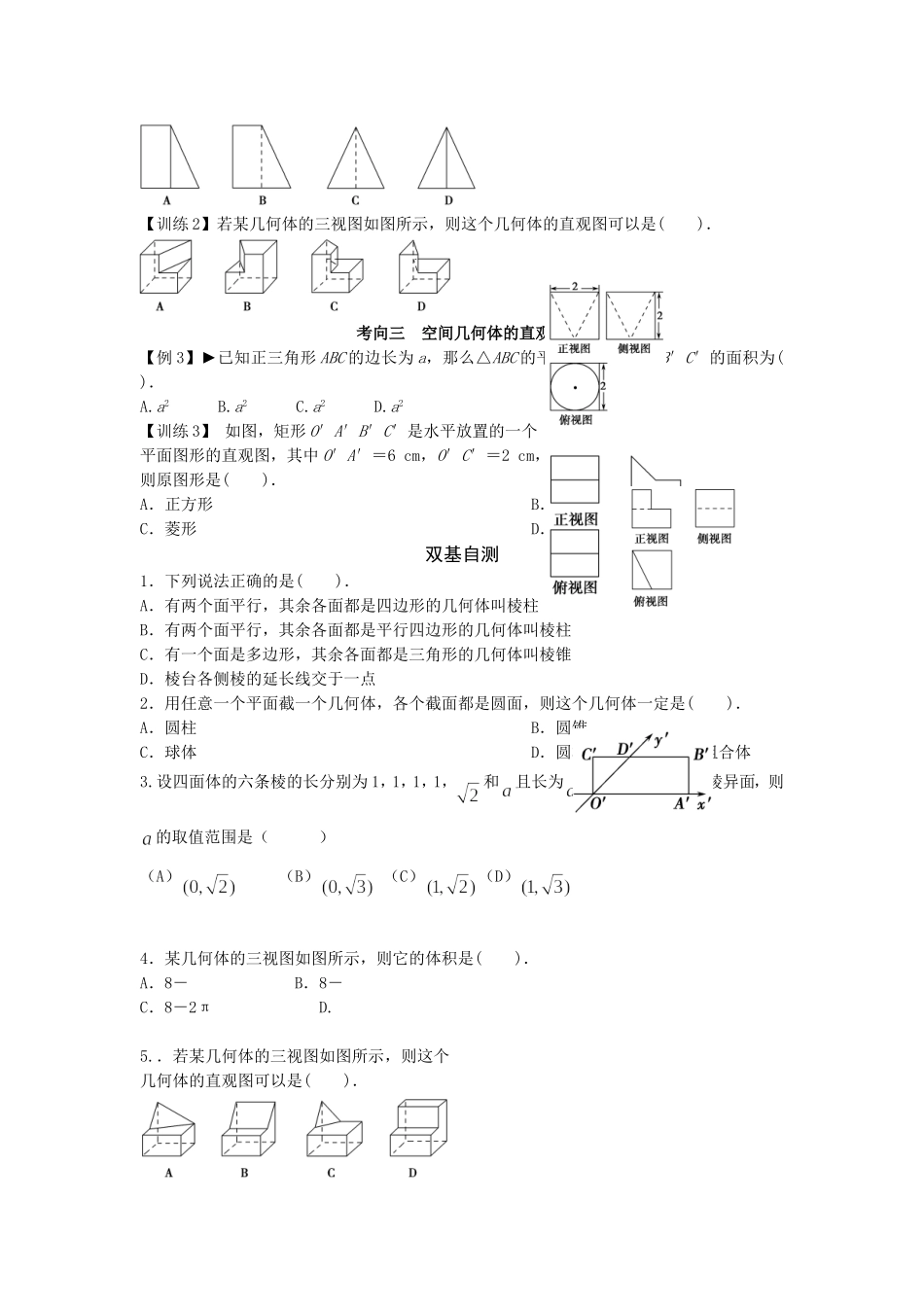

空间几何体的结构三视图和直观图_第2页
2/4

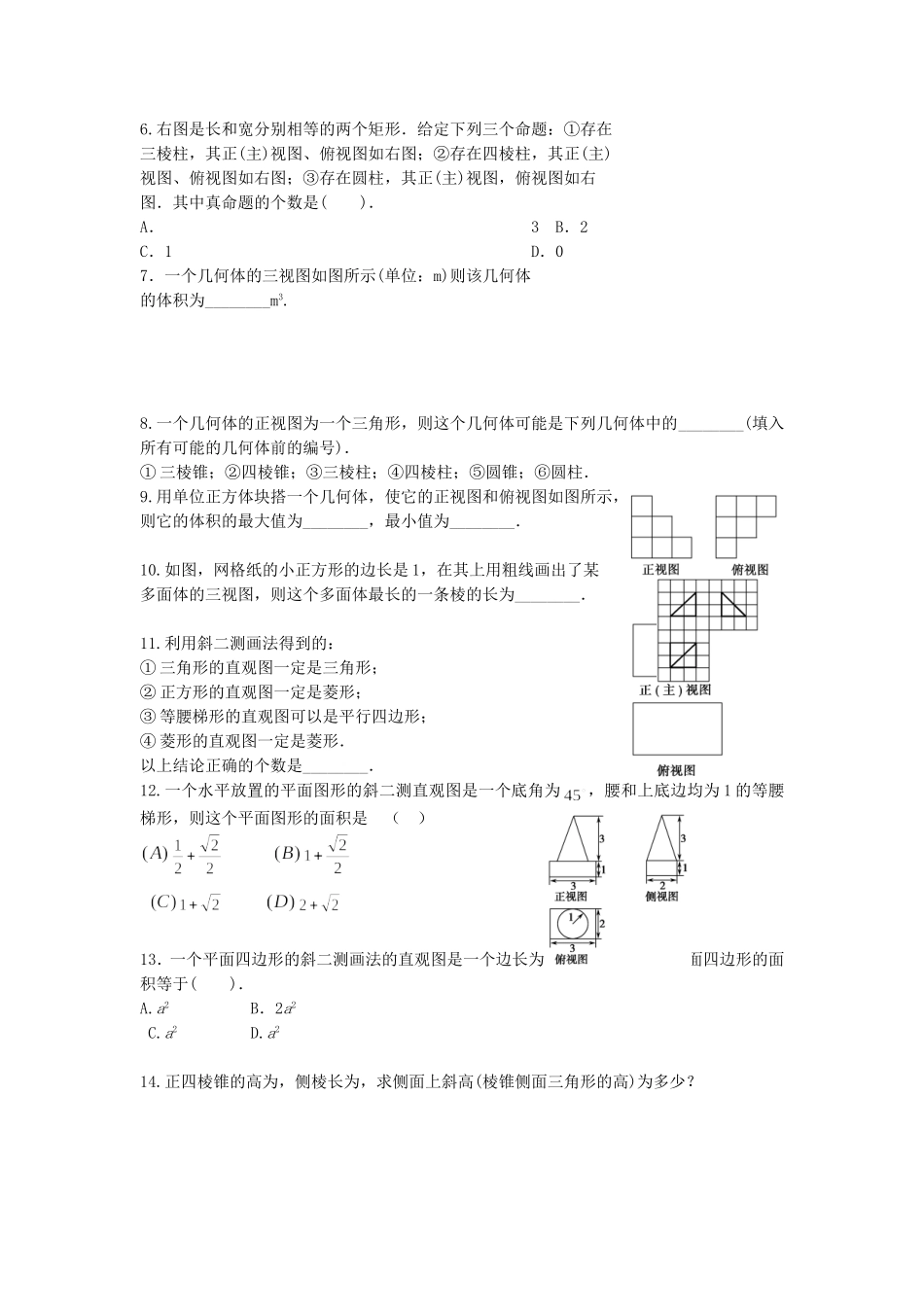

空间几何体的结构三视图和直观图_第3页
3/4
第1讲空间几何体的结构、三视图和直观图知识填空:1.多面体的结构特征(1)棱柱的侧棱都,上下底面是的多边形.(2)棱锥的底面是任意多边形,侧面是有一个的三角形.(3)棱台可由的平面截棱锥得到,其上下底面是相似多边形.2.旋转体的结构特征(1)圆柱可以由矩形绕旋转一周得到.(2)圆锥可以由直角三角形绕旋转一周得到.(3)圆台可以由直角梯形绕旋转一周或等腰梯形绕旋转半周得到,也可由底面的平面截圆锥得到.(4)球可以由半圆面绕旋转一周或圆面绕直径旋转半周得到.3.空间几何体的三视图空间几何体的三视图是用平行投影得到,这种投影下,与投影面平行的平面图形留下的影子,与平面图形的形状和大小是全等和相等的,三视图包括、、.4.空间几何体的直观图空间几何体的直观图常用斜二测画法来画,基本步骤是:(1)画几何体的底面在已知图形中取互相垂直的x轴、y轴,两轴相交于点O,画直观图时,把它们画成对应的x′轴、y′轴,两轴相交于点O′,且使∠x′O′y′=,已知图形中平行于x轴、y轴的线段,在直观图中于x′轴、y′轴.已知图形中平行于x轴的线段,在直观图中长度,平行于y轴的线段,长度变为.(2)画几何体的高在已知图形中过O点作z轴垂直于xOy平面,在直观图中对应的z′轴,也垂直于x′O′y′平面,已知图形中于z轴的线段,在直观图中仍平行于z′轴且长度.考向一空间几何体的结构特征【例1】如果四棱锥的四条侧棱都相等,就称它为“等腰四棱锥”,四条侧棱称为它的腰,以下4个命题中,假命题是().A.等腰四棱锥的腰与底面所成的角都相等B.等腰四棱锥的侧面与底面所成的二面角都相等或互补C.等腰四棱锥的底面四边形必存在外接圆D.等腰四棱锥的各顶点必在同一球面上【训练1】以下命题:①以直角三角形的一边为轴旋转一周所得的旋转体是圆锥;②以直角梯形的一腰为轴旋转一周所得的旋转体是圆台;③圆柱、圆锥、圆台的底面都是圆;④一个平面截圆锥,得到一个圆锥和一个圆台.其中正确命题的个数为().A.0B.1C.2D.3考向二空间几何体的三视图【例2】在一个几何体的三视图中,正视图和俯视图如图所示,则相应的侧视图可以为().【训练2】若某几何体的三视图如图所示,则这个几何体的直观图可以是().考向三空间几何体的直观图【例3】►已知正三角形ABC的边长为a,那么△ABC的平面直观图△A′B′C′的面积为().A.a2B.a2C.a2D.a2【训练3】如图,矩形O′A′B′C′是水平放置的一个平面图形的直观图,其中O′A′=6cm,O′C′=2cm,则原图形是().A.正方形B.矩形C.菱形D.一般的平行四边形双基自测1.下列说法正确的是().A.有两个面平行,其余各面都是四边形的几何体叫棱柱B.有两个面平行,其余各面都是平行四边形的几何体叫棱柱C.有一个面是多边形,其余各面都是三角形的几何体叫棱锥D.棱台各侧棱的延长线交于一点2.用任意一个平面截一个几何体,各个截面都是圆面,则这个几何体一定是().A.圆柱B.圆锥C.球体D.圆柱、圆锥、球体的组合体3.设四面体的六条棱的长分别为1,1,1,1,和且长为的棱与长为的棱异面,则的取值范围是()(A)(B)(C)(D)4.某几何体的三视图如图所示,则它的体积是().A.8-B.8-C.8-2πD.5..若某几何体的三视图如图所示,则这个几何体的直观图可以是().6.右图是长和宽分别相等的两个矩形.给定下列三个命题:①存在三棱柱,其正(主)视图、俯视图如右图;②存在四棱柱,其正(主)视图、俯视图如右图;③存在圆柱,其正(主)视图,俯视图如右图.其中真命题的个数是().A.3B.2C.1D.07.一个几何体的三视图如图所示(单位:m)则该几何体的体积为________m3.8.一个几何体的正视图为一个三角形,则这个几何体可能是下列几何体中的________(填入所有可能的几何体前的编号).①三棱锥;②四棱锥;③三棱柱;④四棱柱;⑤圆锥;⑥圆柱.9.用单位正方体块搭一个几何体,使它的正视图和俯视图如图所示,则它的体积的最大值为________,最小值为________.10.如图,网格纸的小正方形的边长是1,在其上用粗线画出了某多面体的三视图,则这个多面体最长的一条棱的长为________.11.利用斜二测画法得到的:①三角形的直观图一定是...
