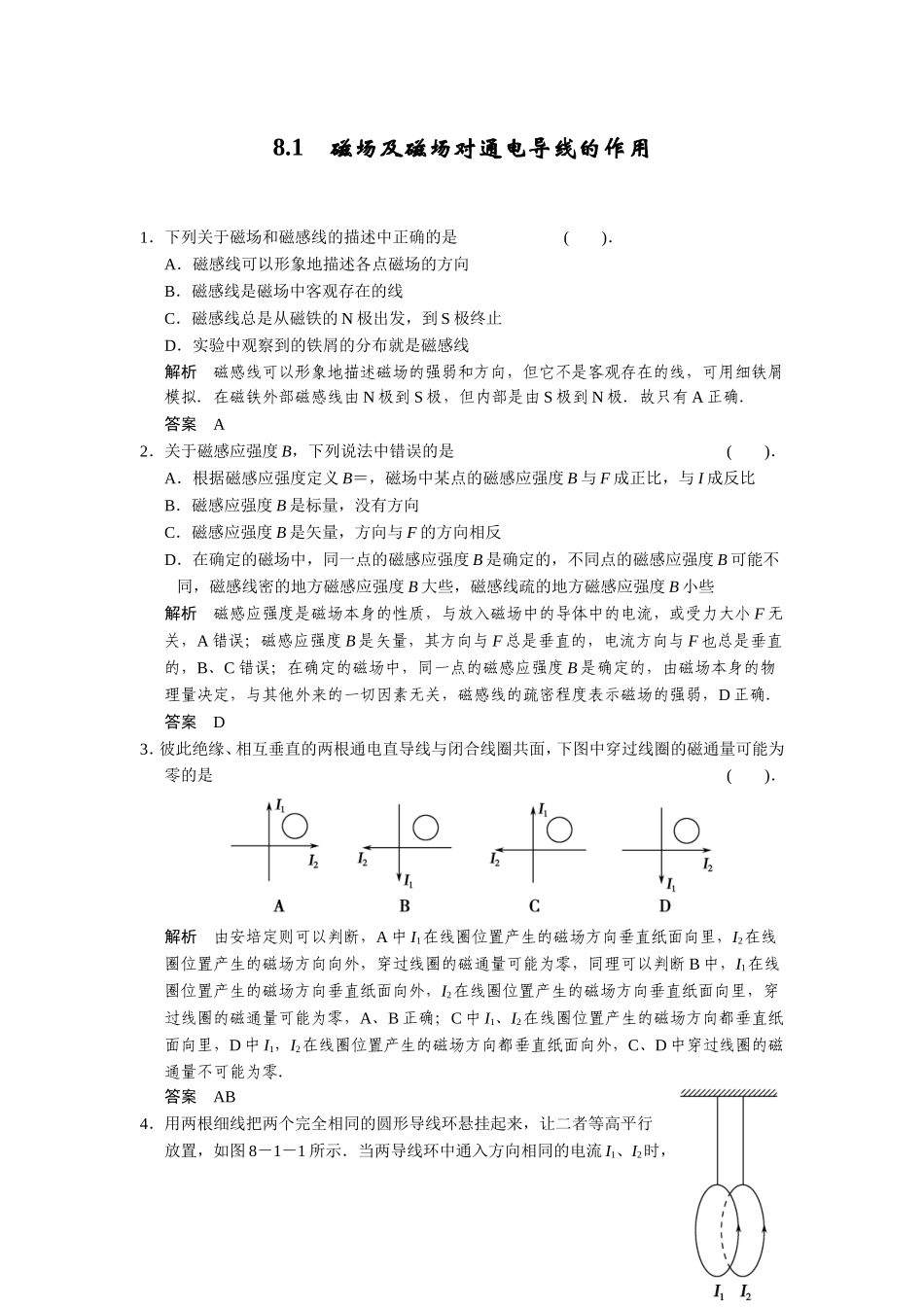

8.1磁场及磁场对通电导线的作用1．下列关于磁场和磁感线的描述中正确的是()．A．磁感线可以形象地描述各点磁场的方向B．磁感线是磁场中客观存在的线C．磁感线总是从磁铁的N极出发，到S极终止D．实验中观察到的铁屑的分布就是磁感线解析磁感线可以形象地描述磁场的强弱和方向，但它不是客观存在的线，可用细铁屑模拟．在磁铁外部磁感线由N极到S极，但内部是由S极到N极．故只有A正确．答案A2．关于磁感应强度B，下列说法中错误的是()．A．根据磁感应强度定义B＝，磁场中某点的磁感应强度B与F成正比，与I成反比B．磁感应强度B是标量，没有方向C．磁感应强度B是矢量，方向与F的方向相反D．在确定的磁场中，同一点的磁感应强度B是确定的，不同点的磁感应强度B可能不同，磁感线密的地方磁感应强度B大些，磁感线疏的地方磁感应强度B小些解析磁感应强度是磁场本身的性质，与放入磁场中的导体中的电流，或受力大小F无关，A错误；磁感应强度B是矢量，其方向与F总是垂直的，电流方向与F也总是垂直的，B、C错误；在确定的磁场中，同一点的磁感应强度B是确定的，由磁场本身的物理量决定，与其他外来的一切因素无关，磁感线的疏密程度表示磁场的强弱，D正确．答案D3．彼此绝缘、相互垂直的两根通电直导线与闭合线圈共面，下图中穿过线圈的磁通量可能为零的是()．解析由安培定则可以判断，A中I1在线圈位置产生的磁场方向垂直纸面向里，I2在线圈位置产生的磁场方向向外，穿过线圈的磁通量可能为零，同理可以判断B中，I1在线圈位置产生的磁场方向垂直纸面向外，I2在线圈位置产生的磁场方向垂直纸面向里，穿过线圈的磁通量可能为零，A、B正确；C中I1、I2在线圈位置产生的磁场方向都垂直纸面向里，D中I1，I2在线圈位置产生的磁场方向都垂直纸面向外，C、D中穿过线圈的磁通量不可能为零．答案AB4．用两根细线把两个完全相同的圆形导线环悬挂起来，让二者等高平行放置，如图8－1－1所示．当两导线环中通入方向相同的电流I1、I2时，则有()．A．两导线环相互吸引B．两导线环相互排斥C．两导线环无相互作用力D．两导线环先吸引后排斥解析通电的导线环周围能够产生磁场，磁场的基本性质是对放入其中的磁体或电流产生力的作用．由于导线环中通入的电流方向相同，二者同位置处的电流方向完全相同，相当于通入同向电流的直导线，据同向电流相互吸引的规律，判知两导线环应相互吸引，故A正确．另解，将环形电流等效成条形磁铁，异名磁极相吸，故A正确(转换思维法)．答案A5．如图8－1－2所示，在XOY平面中有一通电直导线与OX、OY轴相交，导线中电流方向如图所示，该区域有匀强磁场，通电直导线所受磁场力的方向与OZ轴的正方向相同，该磁场的磁感应强度的方向可能是()．A．沿X轴负方向B．沿Y轴负方向C．沿Z轴正方向D．沿Z轴负方向答案AB6．在赤道上，地磁场可以看做是沿南北方向并且与地面平行的匀强磁场，磁感应强度是5×10－5T.如果赤道上有一条沿东西方向的直导线，长40m，载有20A的电流，地磁场对这根导线的作用力大小是()．A．4×10－8NB．2.5×10－5NC．9×10－4ND．4×10－2N解析地磁场方向是南北方向，电流方向是东西方向，它们相互垂直，可以利用公式F＝BIL来计算此安培力的大小为4×10－2N.答案D7．如图8－1－3所示，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘绳水平吊起通电直导线A，A与螺线管垂直，A导线中的电流方向垂直纸面向里，开关S闭合，A受到通电螺线管磁场的作用力的方向是()．A．水平向左B．水平向右C．竖直向下D．竖直向上解析先用安培定则判断螺线管的磁场方向，在A点导线处的磁场方向是水平向左的；再用左手定则判断出导线A受到的安培力竖直向上，故选D.答案D8．如图8－1－4所示，一弓形线圈通过逆时针方向的电流，在其圆弧的圆心处，垂直于纸面放置一直导线，当直导线通有指向纸内的电流时，图8－1－1图8－1－3图8－1－2线圈将()．A．a端向纸内，b端向纸外转动，且靠近导线B．a端向纸内，b端向纸外转动，且远离导线C．a端向纸外，b端向纸内转动，且靠近导线D．a端向纸外，b端向纸内转动，且远离导线解析先由等效法，把弓形线圈中的电流等效成一个小磁针，其N极垂直纸面向外，...
