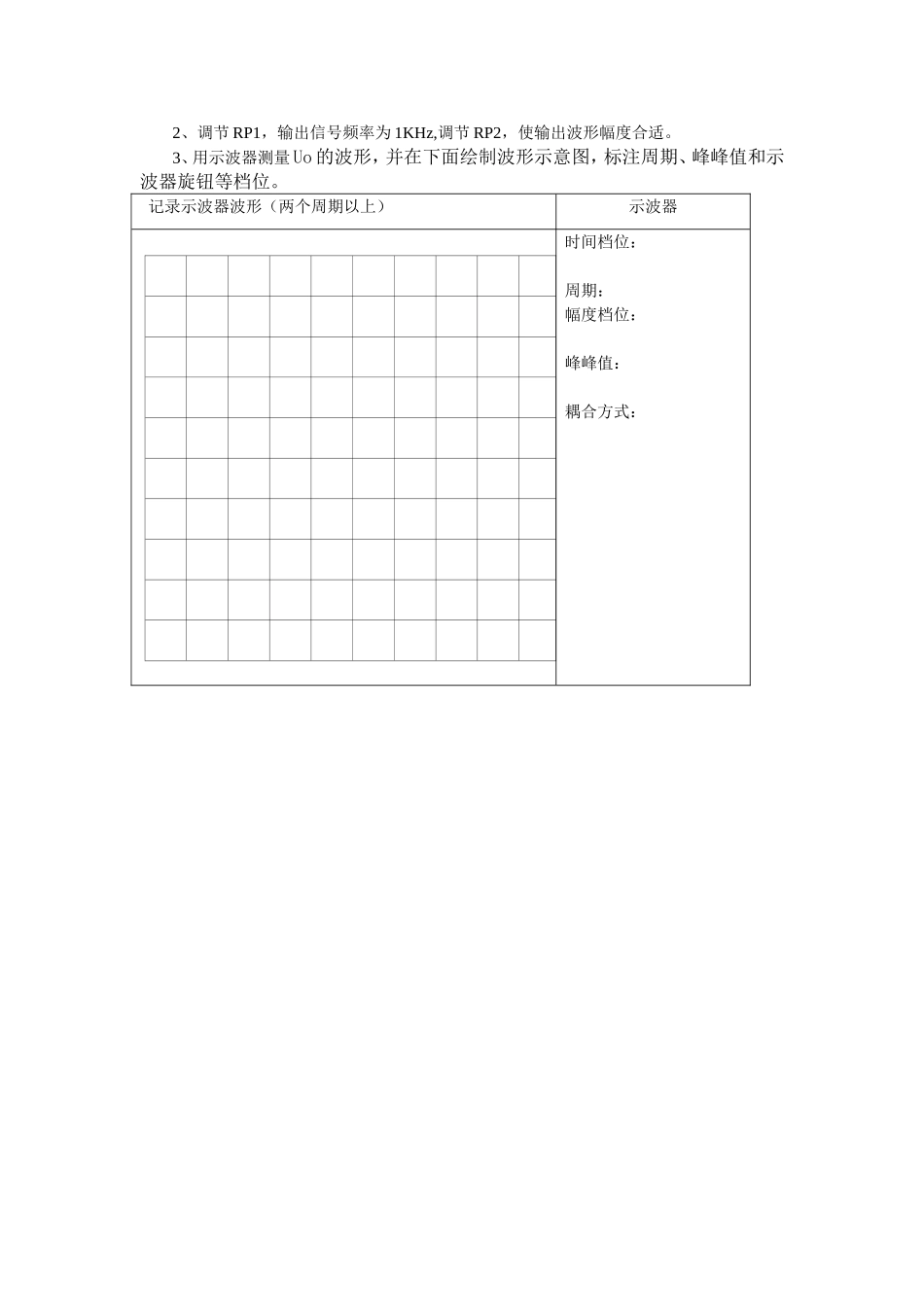

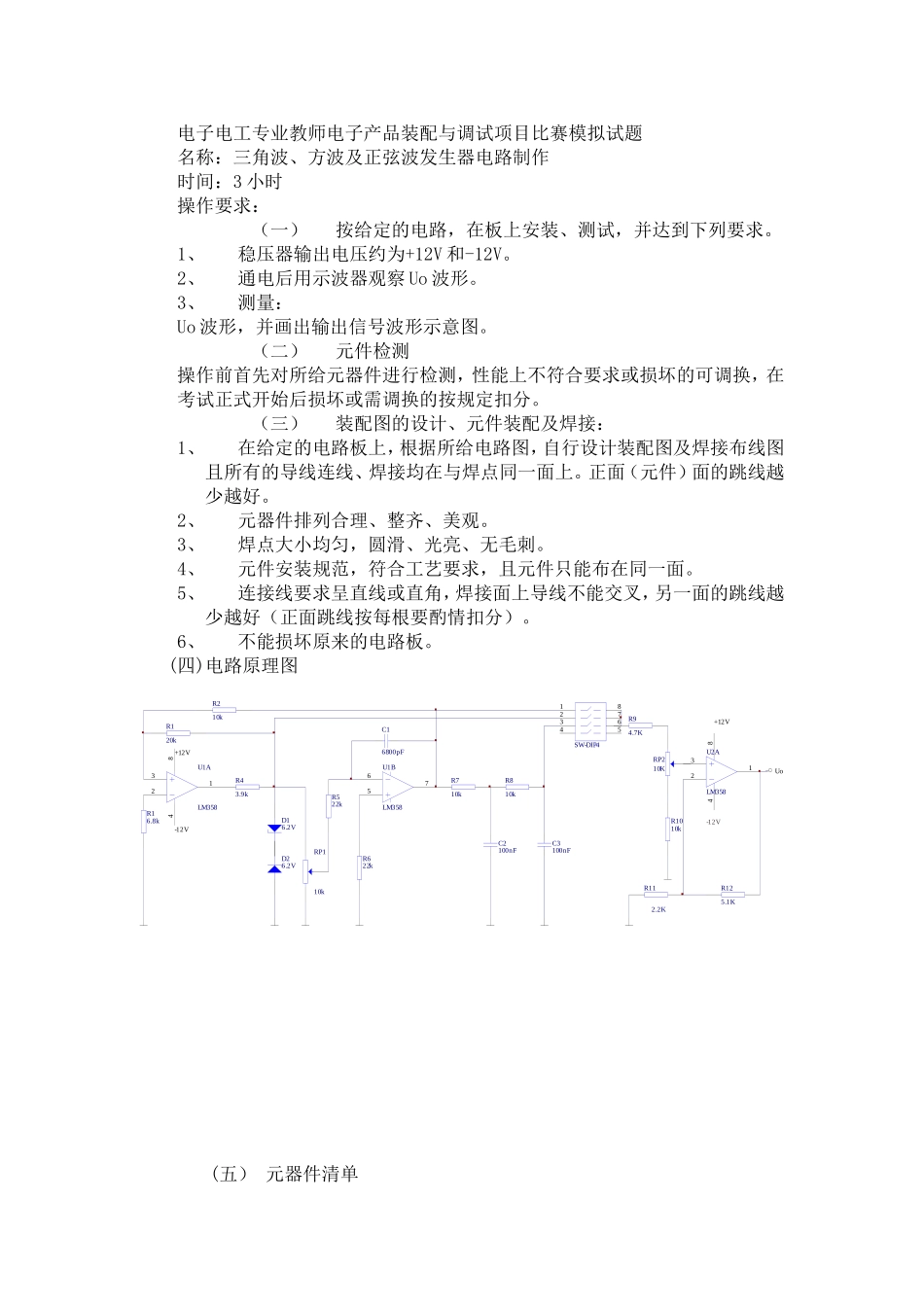

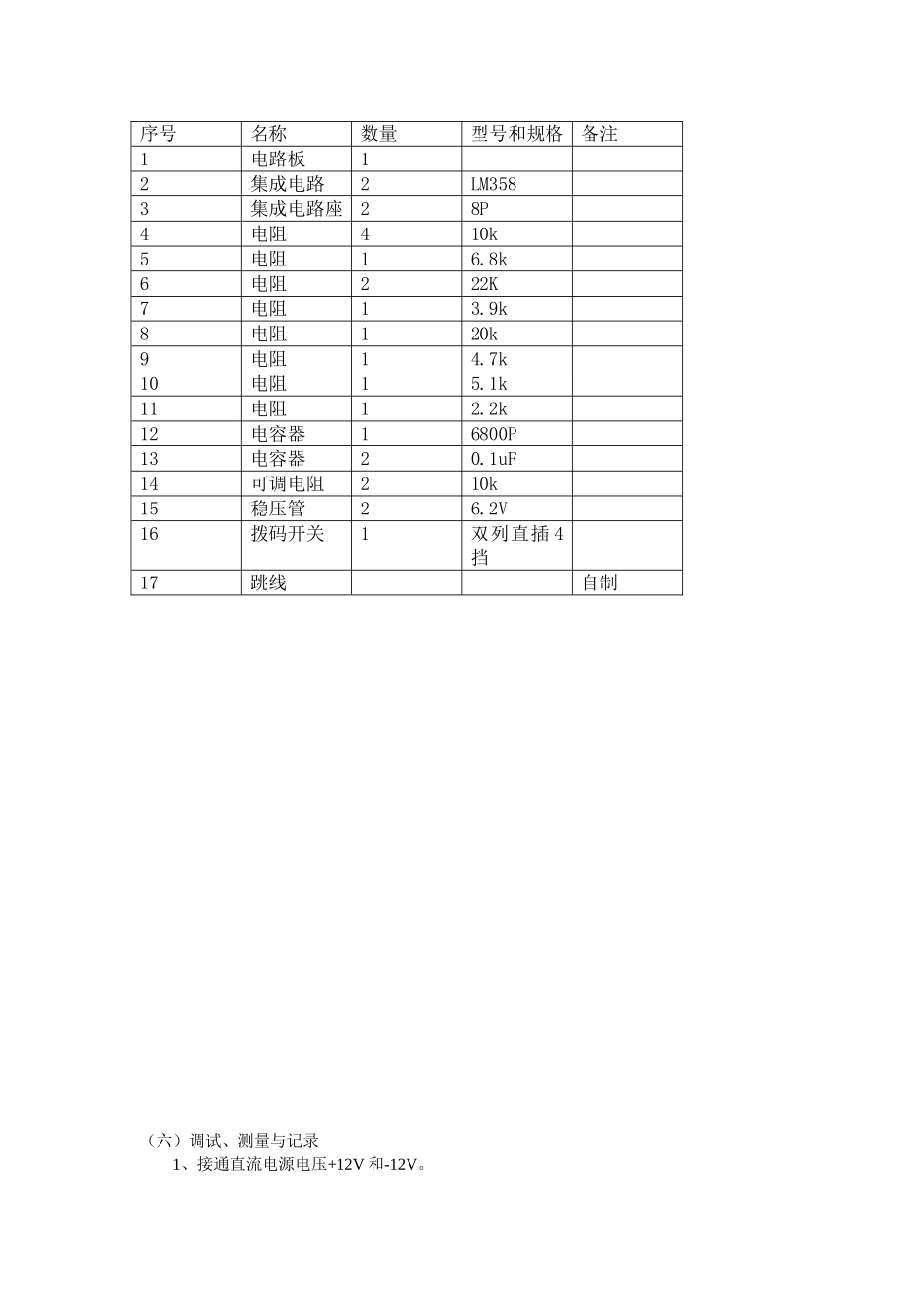

电子电工专业教师电子产品装配与调试项目比赛模拟试题名称:三角波、方波及正弦波发生器电路制作时间:3小时操作要求:(一)按给定的电路,在板上安装、测试,并达到下列要求。1、稳压器输出电压约为+12V和-12V。2、通电后用示波器观察Uo波形。3、测量:Uo波形,并画出输出信号波形示意图。(二)元件检测操作前首先对所给元器件进行检测,性能上不符合要求或损坏的可调换,在考试正式开始后损坏或需调换的按规定扣分。(三)装配图的设计、元件装配及焊接:1、在给定的电路板上,根据所给电路图,自行设计装配图及焊接布线图且所有的导线连线、焊接均在与焊点同一面上。正面(元件)面的跳线越少越好。2、元器件排列合理、整齐、美观。3、焊点大小均匀,圆滑、光亮、无毛刺。4、元件安装规范,符合工艺要求,且元件只能布在同一面。5、连接线要求呈直线或直角,焊接面上导线不能交叉,另一面的跳线越少越好(正面跳线按每根要酌情扣分)。6、不能损坏原来的电路板。(四)电路原理图32184U1ALM358567U1BLM35832184U2ALM358R120kR210kR43.9kR810kR710kR125.1KR112.2KR622kR522kR94.7KR16.8kRP110kRP210KD26.2VD16.2VC16800pFC2100nFC3100nF12345678S?SW-DIP4R1010k-12V+12V+12V-12VUo(五)元器件清单序号名称数量型号和规格备注1电路板12集成电路2LM3583集成电路座28P4电阻410k5电阻16.8k6电阻222K7电阻13.9k8电阻120k9电阻14.7k10电阻15.1k11电阻12.2k12电容器16800P13电容器20.1uF14可调电阻210k15稳压管26.2V16拨码开关1双列直插4挡17跳线自制(六)调试、测量与记录1、接通直流电源电压+12V和-12V。2、调节RP1,输出信号频率为1KHz,调节RP2,使输出波形幅度合适。3、用示波器测量Uo的波形,并在下面绘制波形示意图,标注周期、峰峰值和示波器旋钮等档位。记录示波器波形(两个周期以上)示波器时间档位:周期:幅度档位:峰峰值:耦合方式:
