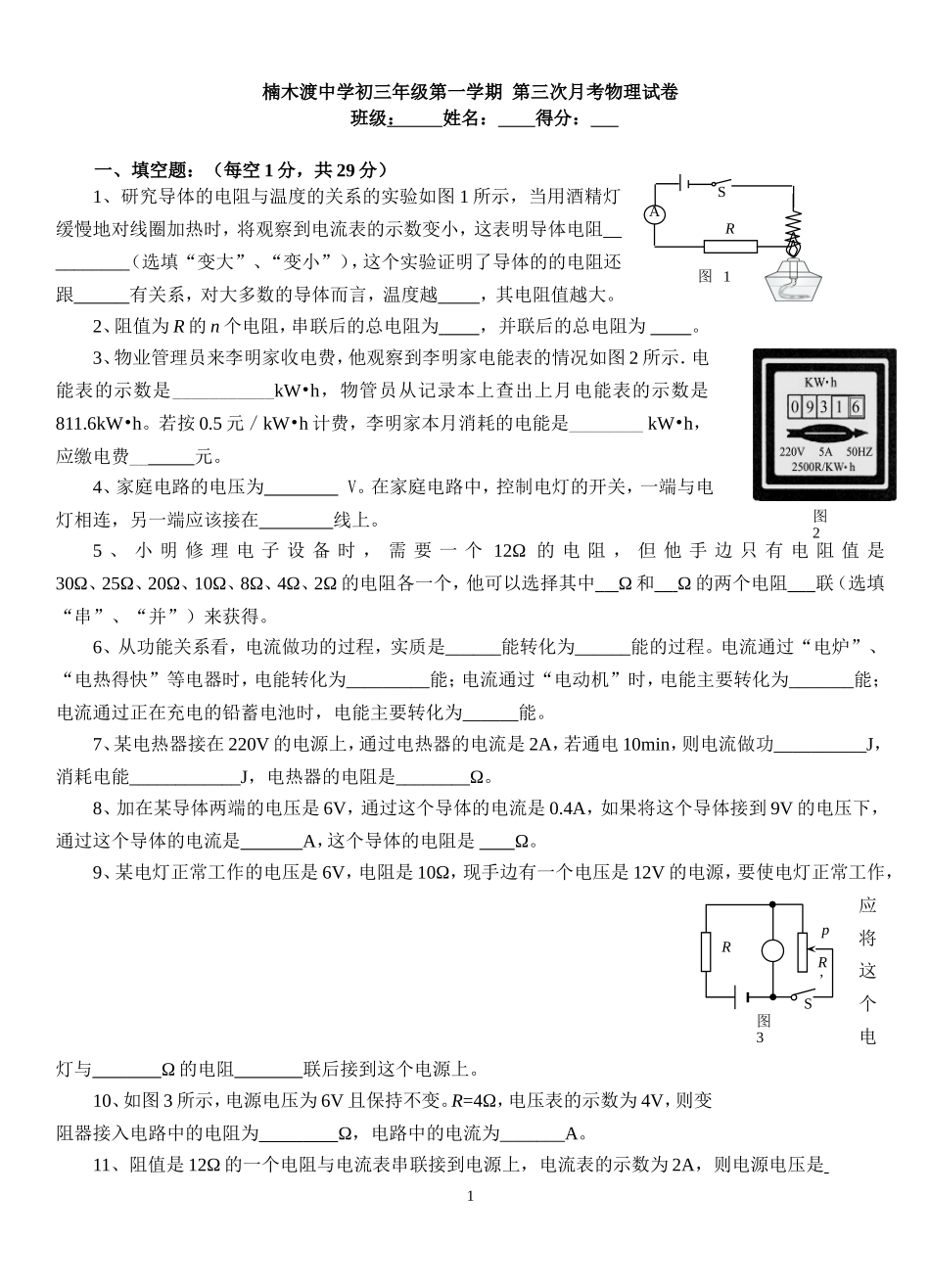

楠木渡中学初三年级第一学期第三次月考物理试卷班级：姓名：得分：一、填空题：（每空1分，共29分）1、研究导体的电阻与温度的关系的实验如图1所示，当用酒精灯缓慢地对线圈加热时，将观察到电流表的示数变小，这表明导体电阻__________（选填“变大”、“变小”），这个实验证明了导体的的电阻还跟有关系，对大多数的导体而言，温度越，其电阻值越大。2、阻值为R的n个电阻，串联后的总电阻为，并联后的总电阻为。3、物业管理员来李明家收电费，他观察到李明家电能表的情况如图2所示．电能表的示数是___________kW•h，物管员从记录本上查出上月电能表的示数是811.6kW•h。若按0.5元／kW•h计费，李明家本月消耗的电能是________kW•h，应缴电费__元。4、家庭电路的电压为V。在家庭电路中，控制电灯的开关，一端与电灯相连，另一端应该接在线上。5、小明修理电子设备时，需要一个12Ω的电阻，但他手边只有电阻值是30Ω、25Ω、20Ω、10Ω、8Ω、4Ω、2Ω的电阻各一个，他可以选择其中Ω和Ω的两个电阻联（选填“串”、“并”）来获得。6、从功能关系看，电流做功的过程，实质是______能转化为______能的过程。电流通过“电炉”、“电热得快”等电器时，电能转化为_________能；电流通过“电动机”时，电能主要转化为_______能；电流通过正在充电的铅蓄电池时，电能主要转化为______能。7、某电热器接在220V的电源上，通过电热器的电流是2A，若通电10min，则电流做功__________J，消耗电能____________J，电热器的电阻是________Ω。8、加在某导体两端的电压是6V，通过这个导体的电流是0.4A，如果将这个导体接到9V的电压下，通过这个导体的电流是A，这个导体的电阻是Ω。9、某电灯正常工作的电压是6V，电阻是10Ω，现手边有一个电压是12V的电源，要使电灯正常工作，应将这个电灯与Ω的电阻联后接到这个电源上。10、如图3所示，电源电压为6V且保持不变。R=4Ω，电压表的示数为4V，则变阻器接入电路中的电阻为Ω，电路中的电流为_______A。11、阻值是12Ω的一个电阻与电流表串联接到电源上，电流表的示数为2A，则电源电压是1ASR图1图2图3RVpR’SV。若将它与Rx串联后接到同一电源上，电流表的示数减少了0.4A，电源电压保持不变，则Rx的阻值是Ω。二、选择题：各小题都只有一个答案正确，请将正确答案选出，填写在答题卡上对应题号下的空格中。（每小题3分，共21分）12、下列不能表示能量的单位的是（）A．J/SB．N.MC．V.A.SD．KW.h13、如图4所示，电阻Ｒ１，Ｒ２及电源电压均为定值．当闭合开关Ｓ１，断开开关Ｓ２、Ｓ３时，电流表示数为2．5安；当闭合开关Ｓ１、Ｓ２，断开开关Ｓ３时，电流表示数改变了0．5安，则电阻之比Ｒ１∶Ｒ２为（）A．5∶1B．1∶5Ｃ．4∶1D．1∶414、如图5所示的电路，电源电压保持不变，灯丝电阻随温度的变化忽略不计．当开关Ｓ由断开变为闭合时，灯泡Ｌ的亮度将（）Ａ．变亮Ｂ．变暗Ｃ．不变Ｄ．无法判断15、如图6所示的四种做法中，符合安全用电要求的是（）16、两个定值电阻，R1=4Ω，R2=6Ω，串联后接入某电路。若电路的总电压为15V，则R1两端的电压为（）A．3VB．6VC．9VD．12V17、如图7所示的电路中，电源电压保持一定。当开关S闭合时，电流表的示数为I1；当开关S断开时，电流表的示数为I2。已知I1∶I2=5∶3，则电阻R1与R2之比为（）A．5∶3B．3∶5C．2∶3D．3∶218、小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确，于是，他将标有“220V3A”的用电器单独接入电路中，当该用电器正常工作5min后，电能表的转盘正好转了110r，则该电能表每千瓦时的实际转数应是（）A．2400rB．2000rC．1500rD．1200r三、作图题：（每小题4分，共12分）2A图7R1R2S图6A更换灯泡要先切断电源B用湿布擦开着的电视机C用湿布擦带电的插座D通电导线接触高温物体图4图519、用滑动变阻器控制灯泡的亮度，要求滑片向左移动时灯泡变亮，请将图8中的实物连接成符合要求的电路。20、小明看到电工师傅在安装一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）。开关面板如图9甲所示，图9乙为反面接线示意图，“A”“B”是从开关接线柱接出的两根导线，请你将...
