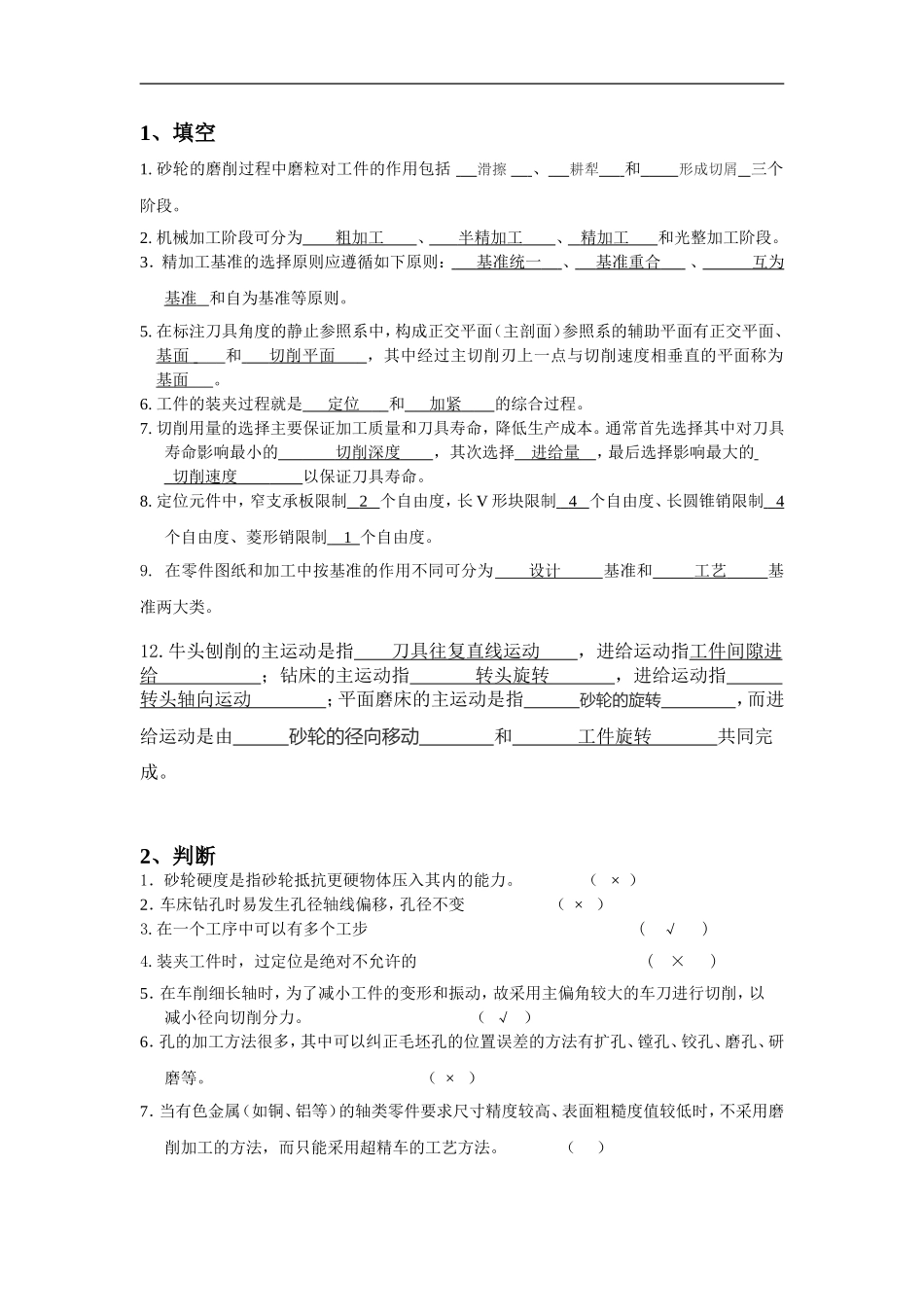

1、填空1.砂轮的磨削过程中磨粒对工件的作用包括滑擦、耕犁和形成切屑三个阶段。2.机械加工阶段可分为粗加工、半精加工、精加工和光整加工阶段。3．精加工基准的选择原则应遵循如下原则：基准统一、基准重合、互为基准和自为基准等原则。5.在标注刀具角度的静止参照系中，构成正交平面（主剖面）参照系的辅助平面有正交平面、基面和切削平面，其中经过主切削刃上一点与切削速度相垂直的平面称为基面。6.工件的装夹过程就是定位和加紧的综合过程。7.切削用量的选择主要保证加工质量和刀具寿命，降低生产成本。通常首先选择其中对刀具寿命影响最小的切削深度，其次选择进给量，最后选择影响最大的切削速度以保证刀具寿命。8.定位元件中，窄支承板限制2个自由度，长V形块限制4个自由度、长圆锥销限制4个自由度、菱形销限制1个自由度。9.在零件图纸和加工中按基准的作用不同可分为设计基准和_____工艺_____基准两大类。12.牛头刨削的主运动是指刀具往复直线运动，进给运动指工件间隙进给；钻床的主运动指转头旋转，进给运动指转头轴向运动；平面磨床的主运动是指砂轮的旋转，而进给运动是由砂轮的径向移动和工件旋转共同完成。2、判断1．砂轮硬度是指砂轮抵抗更硬物体压入其内的能力。（×）2．车床钻孔时易发生孔径轴线偏移，孔径不变（×）3.在一个工序中可以有多个工步(√)4.装夹工件时，过定位是绝对不允许的(×)5．在车削细长轴时，为了减小工件的变形和振动，故采用主偏角较大的车刀进行切削，以减小径向切削分力。（√）6．孔的加工方法很多，其中可以纠正毛坯孔的位置误差的方法有扩孔、镗孔、铰孔、磨孔、研磨等。（×）7．当有色金属（如铜、铝等）的轴类零件要求尺寸精度较高、表面粗糙度值较低时，不采用磨削加工的方法，而只能采用超精车的工艺方法。（）8．在切削塑性材料时，切削区温度最高点是在刀刃处。（）9．精基准是指在精加工工序中使用的定位基准。（）10.粗加工时，应选择正的刃倾角。（）3、问答1.图示铸造轴套毛坯，内孔的加工余量较大，而外圆的加工余量较小，试选择粗基准与精基准并说明理由2、在车床床身加工中，为了保证导轨面有均匀的金相组织和较高的耐磨性，粗基准应选择底面还是导轨面？为什么？3、试解释定位与安装的概念，并说明两者的区别和联系。4.何谓顺铣、逆铣？各自的特点？【6分】5.根据六点定位原理分析下列各定位方案中定位元件所消除的自由度（在原图上用线引出各定位元件分别标明），各定位方案分别属哪种定位形式？完全定位6、一批如图示轴套零件，在车床上已加工好外圆、内孔及端面，现须在铣床上铣右端缺口，并保证尺寸50-0.06及260.2，求采用调整法加工时的控制尺寸H、A及其偏差，并画出尺寸链图。7、图为一阶梯轴的零件图，其毛坯为直径Φ50,长160mm棒料，已知其生产类型为单件或小批量生产。试回答：①切削加工时其工艺过程一般应采取哪几道工序,？【6分】②说明在粗加工外圆时有几次安装，在精加工外圆时其定位基准符合什么原则？【4分】①车削：端面、钻中心孔，外圆、切槽、倒角；铣削：铣键槽；磨削：Ra0.8外圆及轴肩端面。②在粗加工外圆时有两次安装，在精加工外圆时其定位基准符合基准统一原则。8.图示工件用α=900的V形块和挡块定位铣削阶梯平面，要求保证尺寸和。试计算该定位方案的定位误差（假设两外圆同轴），并判断能否满足加工要求，如不能因如何改进？解：尺寸25-0.1mm的定位误差：（mm）Δj.b=0.08/2=0.04(mm)Δd.w=Δj.b+Δj.w=0.04+0.0707=0.1107(mm)显然定位误差超过了尺寸公差的1/3，因此无法满足加工要求。尺寸5+0.05mm的定位误差：Δj.b=0（mm）Δj.b=0.1(mm)Δd.w=Δj.b+Δj.w=0.1(mm)显然定位误差也超过了尺寸公差的1/3，因此无法满足加工要求。改进定位方案：用φ30-0.08mm的外圆和其左侧轴肩定位，这样定位误差分别为：尺寸25-0.1mm的定位误差：（mm）显然定位误差小于尺寸公差的1/3，因此满足加工要求。尺寸5+0.05mm的定位误差：Δj.b=0（mm）Δj.b=0(mm)Δd.w=Δj.b+Δj.w=0(mm)显然定位误差也小于尺寸公差的1/3，因此满足加工要求。
