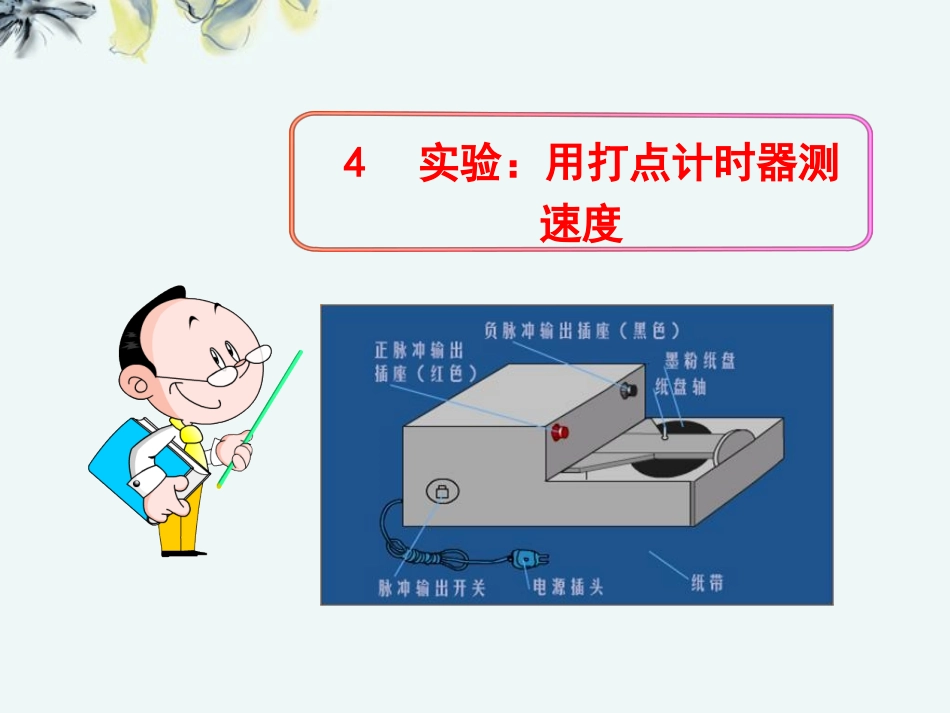

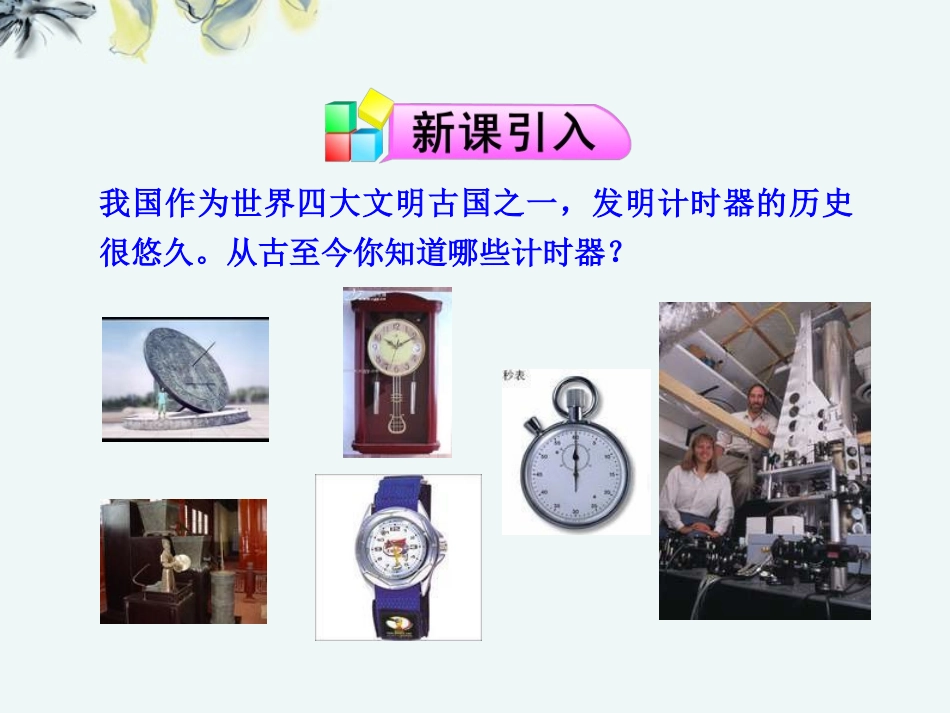

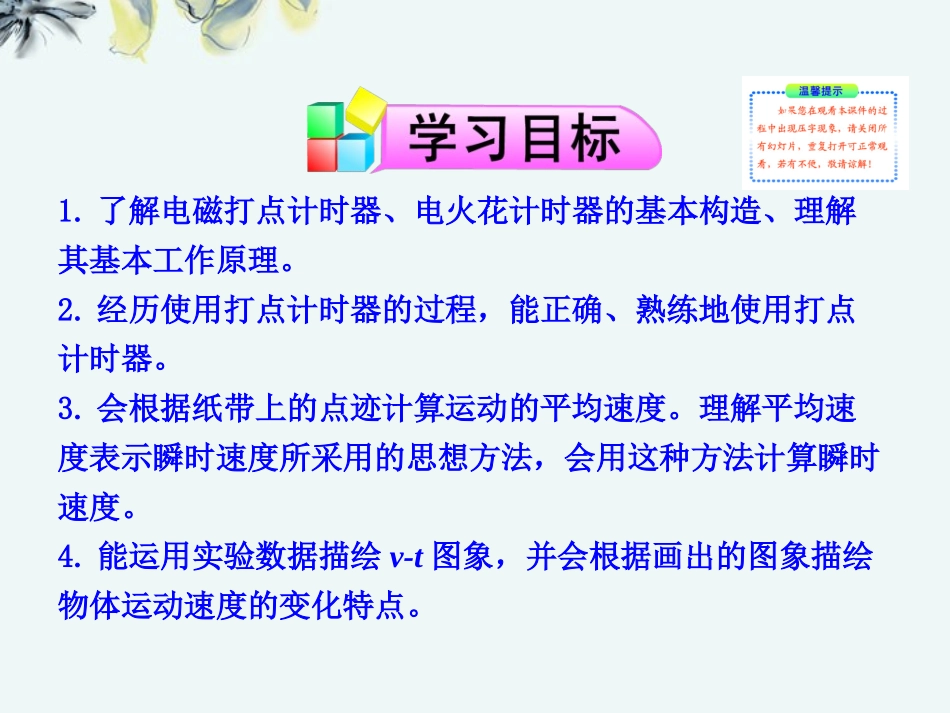

4实验：用打点计时器测速度1.了解电磁打点计时器、电火花计时器的基本构造、理解其基本工作原理。2.经历使用打点计时器的过程，能正确、熟练地使用打点计时器。3.会根据纸带上的点迹计算运动的平均速度。理解平均速度表示瞬时速度所采用的思想方法，会用这种方法计算瞬时速度。4.能运用实验数据描绘v-t图象，并会根据画出的图象描绘物体运动速度的变化特点。我国作为世界四大文明古国之一，发明计时器的历史很悠久。从古至今你知道哪些计时器？一、电磁打点计时器电磁打点计时器是一种使用低压交流电的计时仪器，其结构如图所示。它的工作电压是4～6V。电源频率是50Hz时，它每隔0.02s打一个点。电磁打点计时器永久磁铁限位孔纸带线圈振针振片复写纸定位轴压纸框架说一说：电磁打点计时器的构成1.电磁打点计时器使用的是什么电源？工作电压是多少？3.纸带是如何安装的？它是怎样在纸带上留下一行小点的？4.点不清晰或打不出点的可能原因？2.我国交流电的频率为50Hz,使用这种电源时,每隔多长时间打一个点,即相邻两个点之间的时间间隔是多少?二、电火花计时器注意电火花计时器和电磁打点计时器的区别电火花计时器是利用火花放电时在纸带上打出小孔而显示出点迹的计时仪器。使用时，墨粉纸盘套在低盘轴上，并夹在两条纸带之间。当接通220V交流电源时，计时器发出的脉冲电流经接正极的放电针，墨粉纸盘到接负极的纸盘轴产生火花放电。于是在运动的纸带上就打出一列点迹。当电源频率是50Hz时，它每隔0.02s打一次点。看视频：电火花计时器说一说：电火花计时器的构成放电针纸盘轴电源开关墨粉纸盘安装电火花计时器使用交流电3.打点计时器的打点周期取决于什么因素？1.电磁打点计时器和电火花计时器工作原理一样吗？2.这两者你认为哪种工作时可能引起更大的误差？4.打点计时器打出的纸带可以记录哪些信息?三、练习使用打点计时器采取下列哪些措施，有利于减少纸带因受摩擦而产生的误差（）A.改用6V直流电源B.电源电压越低越好C.用平整的纸带，不用皱折的纸带D.纸带理顺摊平，不让它卷曲、歪斜CD1.对纸带上的点迹说法正确的是()A.点迹记录了物体运动的时间。B.点迹在纸带上的分布情况反映了物体的运动情况。C.点迹在纸带上的分布情况，反映了物体的体积和大小。D.点迹记录了物体在不同时刻的位置和某段时间内的位移。ABD2.(2012·南昌高一检测)接通电源与释放纸带（或物体），这两个操作时刻的关系应当是（）A.先接通电源，后释放纸带B.先释放纸带，后接通电源C.释放纸带的同时接通电源D.先接通电源或先释放纸带都可以ADDFFDDFFDDFF△x/△t可以大致表示DF间各点的瞬时速度，两边点离得越近算出的平均速度接近E点的瞬时速度，但过小的间距也会增大测量的误差.四、用打点计时器测量瞬时速度VE=VD-F=DDFF1.思想方法:用某段时间内的平均速度来粗略的代替这段时间内的某点的瞬时速度.所取的时间间隔越接近该点计算出的瞬时速度就越精确.2.测量原理：瞬时速度的求法△X△t0000111122223333△x0△x1△x2△x3表2手拉纸带在几个时刻的瞬时速度位置0123t/sv/(m·s-1)填写表格少了什么？1.图象特点：直观2.常用作图法:（1）描点作图（2）根据函数关系式作图3.作图步骤：（1）建系（2）描点（3）作图五、用图象表示速度用图象表示速度示例位置012345678t/s00.10.20.30.40.50.60.70.80.050.10.20.30.280.280.180.240.45v/(m·s-1)一.建系二.描点三.连线作图0123456780.60.50.40.30.20.1v/(m·s-1)t/10-1s速度——时间图象若打点计时器采用50Hz的交流电供电，关于计数点间的时间，下列说法正确的是（）A.纸带上5个连续点间运动的总时间为0.02×4s=0.08sB.纸带上5个连续点间运动的总时间为0.02×5s=0.1sC.选取的第一个点为计数点1，到第n个点间运动的总时间为0.02nsD.选取的第一个点为计数点1，到第n个点间运动的总时间为0.02（n-1）sAD1.一学生在练习使用打点计时器时，纸带上打出的不是圆点，而是一些短线，这可能是因为（）A.打点计时器错接在直流电源上B.电源电压不稳定C.电源频率不稳定D.振针压得过紧D2．电磁打点计时器是一种使用_________(填“交流”或“直流”)电源的________仪器，...
