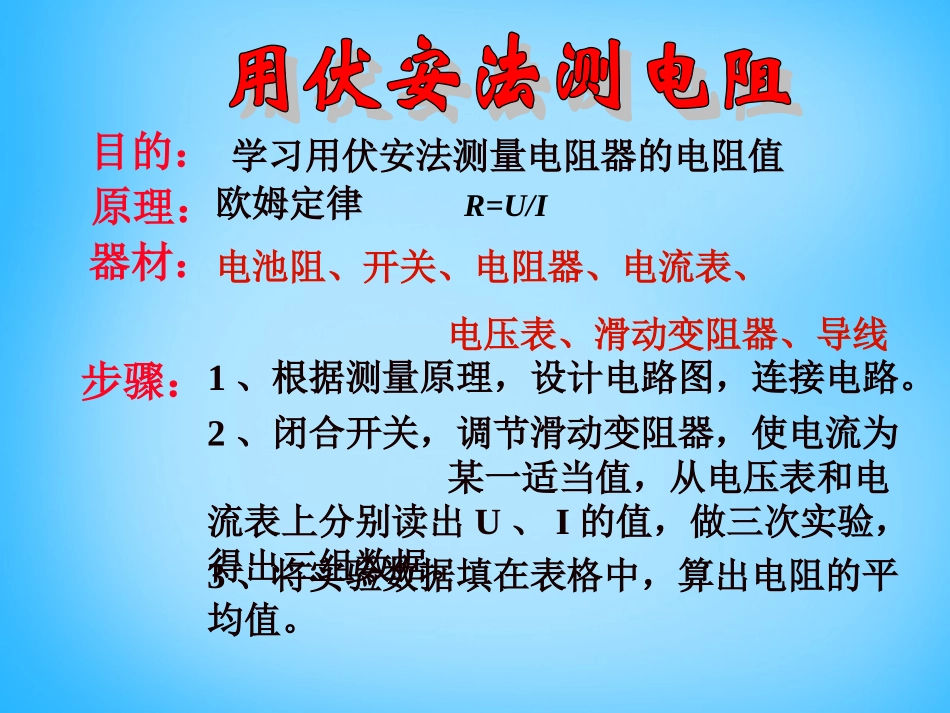

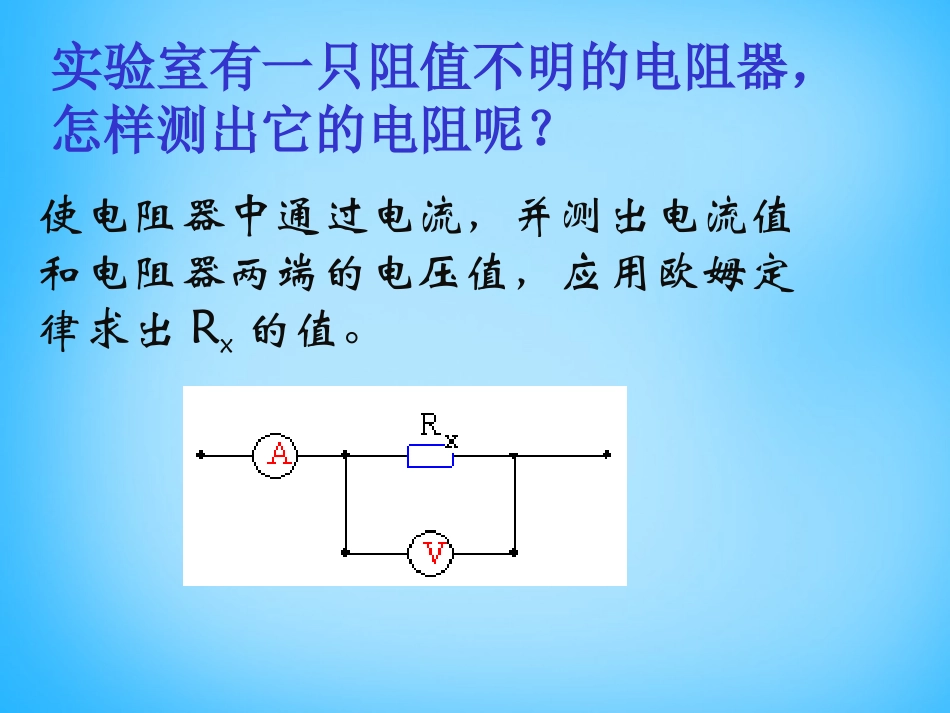

第三节电阻的测量第十七章欧姆定律实验室有一只阻值不明的电阻器，怎样测出它的电阻呢？使电阻器中通过电流，并测出电流值和电阻器两端的电压值，应用欧姆定律求出Rx的值。学习用伏安法测量电阻器的电阻值电池阻、开关、电阻器、电流表、电压表、滑动变阻器、导线器材：目的：原理：欧姆定律R=U/I步骤：1、根据测量原理，设计电路图，连接电路。2、闭合开关，调节滑动变阻器，使电流为某一适当值，从电压表和电流表上分别读出U、I的值，做三次实验，得出三组数据。3、将实验数据填在表格中，算出电阻的平均值。电路图实物图注意事项1、连接电路时开关应____闭合开关前，滑动变阻器的滑片应移到_________位置。断开电阻最大2、滑动变阻器的作用（2）改变电路中的电流和电压,便于多次测量求平均值减小误差。（1）保护电路；实验数据记录实验次序电压U/V电流I/A电阻R/Ω（1）20.2（2）2.50.24（3）30.29上表是某同学的实验记录,则被测电阻的阻值应为_________1010.410.210.2Ω分析比较上面的实验数据，你还能得到什么结论？保持电阻不变时，电流和电压成正比。讨论：1、这个实验做三次的目的是什么？2、闭合开关，滑动变阻器是滑片向左滑动时，两表的示数怎样变化？滑动变阻器两端电压呢？3、某同学实验在发现发现闭合开关后，电流表的指针几乎不动，而电压表的指钟却有明显的偏转，则电路中发生故障的原因可能是什么？用“伏安法”测电阻基础知识：1、“伏安法”测电阻的原理是什么？2、“伏安法”测电阻的实验中需要哪些器材？3、做“伏安法”测电阻实验时，如何正确的使用电压表、电流表、滑动变阻器？4、“伏安法”测电阻的实验中还需要注意么？实验探究小灯泡的电阻次数电压U/v电流I/A电阻R/Ω灯泡亮度12.50.2410.4亮220.229.1较亮31.50.27.5暗平均值9结论电阻随电压升高而增大在做计算题时，灯泡电阻的变化可以忽略1）用不同温度下测得的阻值求平均值不妥2）在额定电压下取几组数据求平均值，测小灯泡正常工作时电阻问题二：若小灯泡断路，则电压表和电流表会如何变化？测量小灯泡的电阻测量小灯泡的电阻问题二：若其他地方断路，则电压表和电流表会如何变化？测量小灯泡的电阻测量小灯泡的电阻问题三：若小灯泡短路，则电压表和电流表会如何变化？测量小灯泡的电阻测量小灯泡的电阻问题四：若电路正常，则当滑动变阻器的滑片向左（或向右）移动，电压表和电流表又会如何变化？测量小灯泡的电阻测量小灯泡的电阻知识网络原理滑动变阻器的作用结论待测物理量电路图R=U／I灯泡两端的电压；通过灯泡的电流灯泡的电阻随温度的升高而增大作用：①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压②保护电路1．用电压表和电流表测电阻时，它的依据是_____；已知电压表和电流表示数如图所示，则电压表读数是_____，电流表读数是_____，被测电阻是_____。2．一个额定电压为3.8V的小灯泡，小明在1.2V下测出它的电阻，接着又将灯泡两端电压调到3．8V测出其电阻，小明发现后一次电阻比第一次大得多，这是因为()A．实验方法不对B．实验误差C．导体的电阻跟温度有关D．实验错误C3．一个20的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表，电压表选的量程应为()A．0～0.6A，0～3VB．0～0.6A，0～15VC．0～3A，0～3VD．0～3A，0～15V5．某同学按下图所示电路连好实验器材后，闭合开关，灯泡正常发光，但电压表指针不动，这可能是()A．电流表烧坏，电路开路B．电流表完好，与电流表相连的导线断了C．电压表接线柱处导线短路BC本节课你有什么收获呢？
