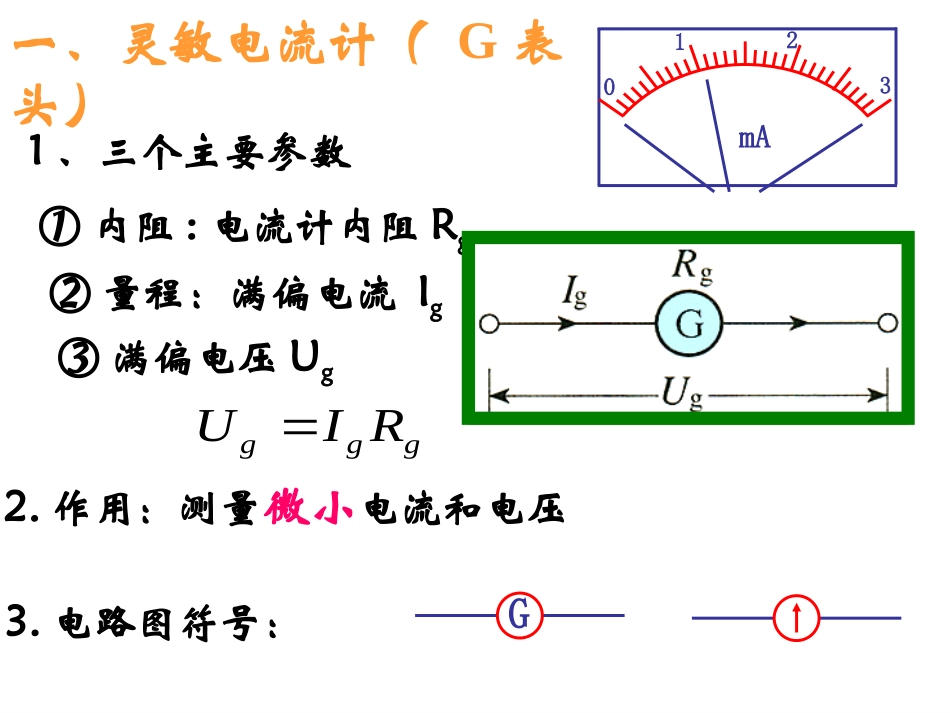

第四节认识多用电表（二）广州市第五中学徐燕永磁铁永磁铁线圈线圈回位弹簧回位弹簧++--G表表头结构G表表头结构gggUIR2.作用：测量微小电流和电压①内阻:电流计内阻Rg②量程：满偏电流Ig③满偏电压Ug3.电路图符号：G一、灵敏电流计（G表头）1、三个主要参数0123mA2.可以把G表头改装成电压表吗?如何改装？GRx串联一个大电阻1.可以把灵敏电流计（G表头）改装成量程较大的电流表吗？如何改装?GRx并联一个小电阻例2.有一个电流表G，内阻Rg=400Ω，满偏电流Ig=1mA。要把把它改装为量程为0～100mA的电流表，要并联多大的电阻？改装后的电流表内阻多大？UIRgIgIxRxAUI二、改装为电流表在表头上并联一个阻值较小的电阻Rx=4.04ΩRA=4Ω三、改装为电压表例1:有一个电流表G，内阻Rg=400Ω，满偏电流Ig=1mA。要把它改装为量程为0～10V的电压表，要串联多大的电阻？改装后的电压表内阻多大？IgRgRxUUgUxVU在表头串联一个阻值较大的电阻Rx=9.6KΩRv=10KΩ何为欧姆表？何为欧姆表？（1）：用于测量未知电阻；（2）：可从表头直接读出电阻阻值（1）：用于测量未知电阻；（2）：可从表头直接读出电阻阻值四、电流表改装成欧姆表问题：如何将一个电流表改装成欧姆表？问题：如何将一个电流表改装成欧姆表？RABErRxRgG（1）电路的要求:电源滑阻(调零电阻)电源滑阻(调零电阻)需要哪些器材，如何设计电路（2）刻度盘（2）刻度盘ERg+r+RRx+Ix=单调、非线性•例3.将一个满偏电流为1mA、内阻Rg为400Ω的灵敏电流表改装为欧姆表,滑动变阻器的电阻最大值R0=20kΩ,电源电动势E=1.5V，内阻r未知。求：1、欧姆表的内阻是多少？2、把电流表刻度盘改为欧姆表刻度盘。•R内=R中XXRREI内探究三：欧姆表的刻度盘特点思考：欧姆表的刻度盘与电流表电压表有何不同？1、零刻度在右边：左大右小2、刻度不均匀：左密、右疏RERgRxrABERg+r+RRx+Ix=指针在欧姆表的刻度盘中央读数较准思考:电流表、电压表、欧姆表都用到电流计（表头），能不能三表共用一个表头组合在一起？多用电表（万用表）表头电池旋钮开关五、多用电表的电路图+_注意电源的安装记住:不管什么功能,都是电流从红表笔流入表头,再从黑表笔流出的开关S调到1、2、3、4、5位置时电表分别测的是什么?+_注意电源的安装记住:不管什么功能,都是电流从红表笔流入表头,再从黑表笔流出的+_当倍率发生变化时,此电阻对应不同的阻值+_讨论:哪个接头的电流表量程大?+_讨论:如果接头3的量程小于接头4的量程,电阻R3与R4有何关系?①欧姆调零:两表笔短接，用欧姆调零旋钮欧姆调零，调到右侧0。②待测电阻要跟别的元件和电源断开，表笔不可碰到手。③选挡:测电阻时选择合适的倍率，以使指针指在刻度盘中央附近。④换挡要重新欧姆调零。读数:测量值＝表盘指针示数×倍率读数，不需估读。．⑤结束后将选择开关调至OFF档或交流电压最高档位置。结合欧姆档的内部电路，使用时注意事项
